PycomLoPy4物联网开发板结构设计

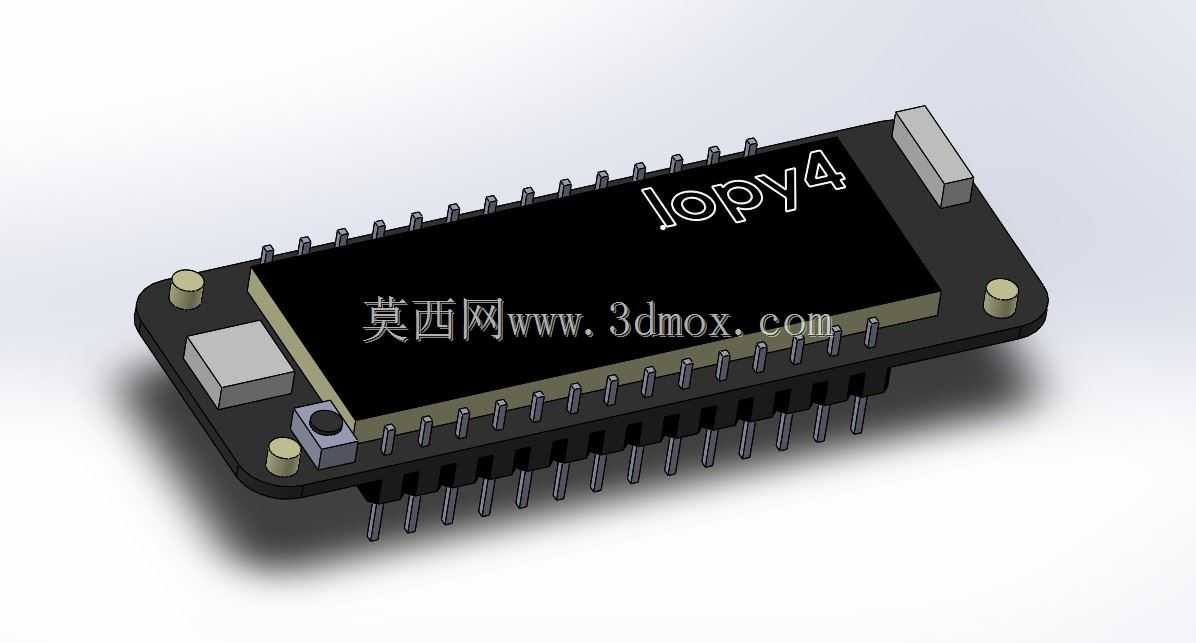

　　这款LoPy4开发板的三维结构设计，首先围绕嵌入式物联网终端的实际部署场景展开，在工业现场数据采集、智慧农业环境监测、小型智能硬件原型开发等场景中，这类带多模无线传输能力的核心板往往需要直接嵌入到终端设备内部，既要满足排针直插的快速焊接装配需求，也要适配外壳内部的紧凑安装空间，因此结构设计阶段就需要平衡元器件布局、安装固定位、排针伸出长度三者的边界关系。从实际功能落地的角度看，该板卡集成了WiFi等无线通信能力，核心处理芯片、外围阻容、无线匹配电路都排布在PCB正面的黑色屏蔽罩下方，屏蔽罩的结构设计既考虑了电磁屏蔽的效能，也预留了足够的散热间隙，避免长时间无线传输时芯片积热导致工作稳定性下降。板卡四角设置的尼龙固定柱与金属定位孔，

　　是结构设计中兼顾安装灵活性的细节：在面包板搭试原型阶段，尼龙柱可以支撑板卡避免底部排针误接触短路，在装入定制外壳时，金属定位孔可以配合M2螺丝实现刚性固定，抵消设备运输、现场振动带来的连接松动风险。两侧排布的直插排针采用标准2.54mm间距设计，排针的伸出长度经过反复校核，既保证插入标准面包板、焊接扩展底板时的接触深度足够，也不会因为伸出过长导致板卡底部与底板之间的间隙不足，无法布置板对板连接器或者薄型贴片元件。板卡侧面预留的射频天线匹配区域，在结构上做了净空处理，周边3mm范围内没有布置金属结构件或者高大元器件，避免金属遮挡影响无线信号的收发增益，这一点在实际项目部署中尤为关键——很多同类开发板的结构设计忽略天线净空要求，

　　导致实际通信距离比标称值缩短40%以上，在工业现场遮挡较多的环境中甚至会出现频繁断连的问题。板载的复位按键、状态指示灯的位置都设置在板卡边缘区域，在装入外壳后可以对应外壳上的按键开孔与指示灯导光柱，不需要额外增加延长按键或者导光结构，降低终端产品的整体装配复杂度。PCB的板型采用长条形窄边设计，宽度控制在22mm范围内，可以直接适配标准DIN导轨安装的小型终端外壳，不需要额外定制异形安装支架，对于做工业物联网网关、分布式采集节点的工程师来说，这种标准化的板型尺寸可以大幅缩短外壳选型与结构适配的周期。在建模过程中，所有元器件的高度都按照实际物料的最大公差做了冗余设计，比如屏蔽罩的高度按照量产物料的上偏差取值，排针的塑高、

　　固定柱的高度都预留了0.2mm的装配间隙，避免结构干涉导致装配时元器件被压损。板卡边缘的工艺边做了圆角处理，没有尖锐的直角毛刺，既符合电子产品的安全规范，也避免在装配时划伤操作人员或者外壳内部的导线。从安装边界来看，该板卡的整体投影尺寸、排针位置、固定孔位都和主流的Pycom系列核心板保持兼容，现有基于同系列板卡开发的终端外壳、扩展底板都可以直接适配，不需要重新开模或者改板，这也是结构设计中考虑产品生态兼容性的体现——对于嵌入式硬件开发来说，结构尺寸的兼容性往往和电气性能同等重要，直接决定了产品迭代的成本与周期。另外，板卡上预留的邮票孔半孔工艺区域，在结构模型中也做了准确还原，方便用户在设计载板时直接采用贴片焊接的方式集成该核心板，不需要额外设计排针插座，进一步压缩终端产品的整体厚度，满足可穿戴设备、小型传感器节点这类对厚度有严格要求的应用场景。
