PCF8523实时时钟功能模块结构设计

　　在嵌入式硬件开发、工业控制终端、物联网采集节点等场景中，掉电后仍能维持精准计时的实时时钟模块是不可或缺的配套部件，本次呈现的PCF8523 RTC模块结构，完全围绕实际装机的使用需求完成三维建模还原，覆盖从元器件布局到安装适配的全维度结构细节。从实际应用场景来看，这类模块常被集成在数据采集终端里，为每一条采集到的环境、设备运行数据打上精准时间戳，即便主系统掉电，模块自带的备用供电回路也能维持计时运行，避免设备重启后出现时间错乱，导致数据时序混乱无法溯源；在小型智能家电、工业计时控制装置中，该模块也能为定时触发、周期运行逻辑提供稳定的时间基准，不需要依赖网络对时也能维持长期计时精度。

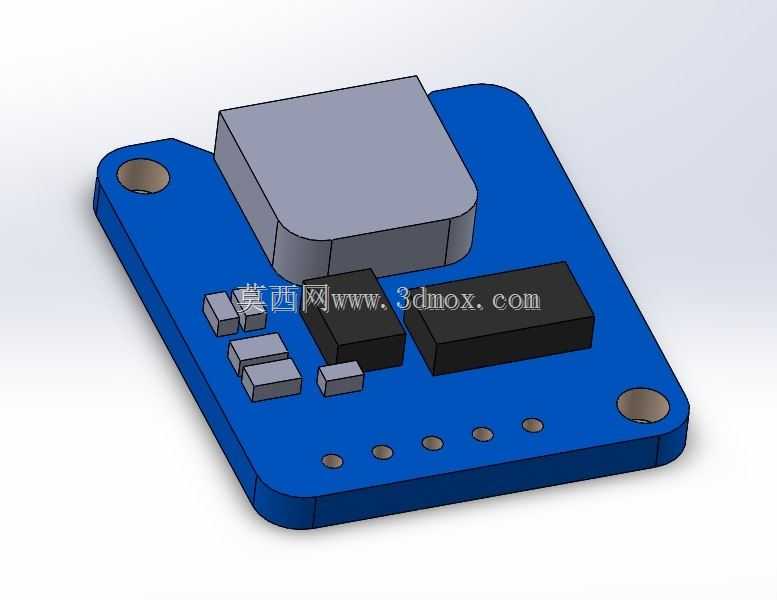

　　从功能特性的结构匹配设计来看，模块主体采用蓝色FR4玻纤基板作为承载基础，板上布局完全匹配PCF8523时钟芯片的外围电路需求：核心计时芯片区域做了独立的铺地隔离设计，减少周边电路对时钟晶振的信号干扰；板载的储能电容与供电管理元件紧邻主芯片布置，缩短供电路径，降低线路压降对备用供电续航的影响；对外的排针接口统一布置在基板侧边，引脚间距采用标准2.54mm规格，既可以直接插装在面包板做原型验证，也能通过排针焊接到主控载板上，适配不同的装机方式。

　　设计过程中优先考虑了安装适配的边界条件，基板两端预留了两个圆形安装孔，孔位做了金属化包边处理，既可以通过M2铜柱将模块固定在设备壳体内的安装柱上，也能配合尼龙螺柱实现与主控板的层叠安装，避免模块晃动导致的引脚接触不良。基板整体外形做了圆角处理，边缘没有尖锐毛刺，避免装机过程中划伤操作人员或者周边的线材绝缘层；板上所有元器件的高度都做了统一管控，最高的元件高度不超过8mm，层叠安装时不会和上层板卡的元器件产生空间干涉，适合在空间紧凑的嵌入式设备内部布置。

　　从结构细节的还原度来看，建模过程中完全按照实际元器件的实体尺寸做了等比例复刻：不同封装的贴片电阻、电容按照实际焊接位置排布，黑色的接插件与芯片本体的倒角、引脚细节都做了还原，基板表面的丝印定位点、焊盘轮廓也都在模型中有所体现，能够直接用于结构干涉检查、安装位模拟。在做设备整体结构设计时，可以直接调用该模型完成虚拟装配，提前验证模块与周边壳体、其他板卡、走线的空间关系，不需要等到实物打样后才发现安装干涉问题，大幅缩短硬件开发的结构验证周期。对于需要做设备拆机演示、装配流程模拟的场景，该模型的细节精度也能满足渲染、动画制作的需求，元器件的分色处理清晰区分不同功能部件，能够直观展示模块的组成结构。

　　实际选型使用时，该模块的安装边界兼容性较强，两个安装孔的中心距按照通用载板的孔位标准设计，不需要额外做转接板就能适配多数常用的嵌入式开发板安装位；板上元件的布局避开了安装孔的受力区域，打螺丝固定时不会挤压到周边的贴片元件，避免造成元件虚焊或者基板开裂。模块的供电引脚、信号引脚排布遵循常用RTC模块的通用引脚定义，替换同类型其他型号时钟模块时，不需要修改载板的开孔与引脚布局，具备较好的硬件兼容性，能够降低小批量设备生产时的物料替换成本。
