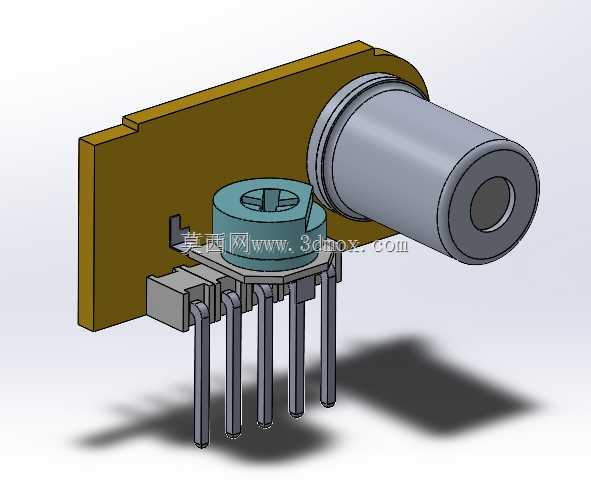

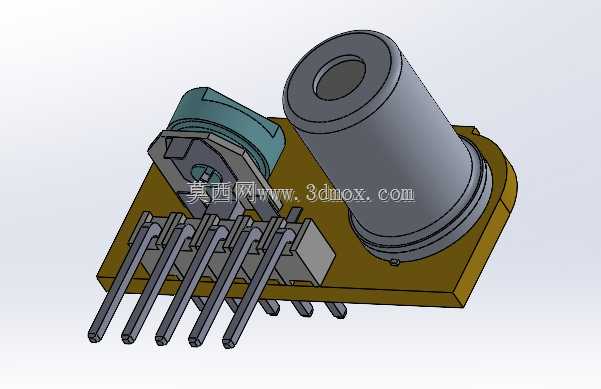

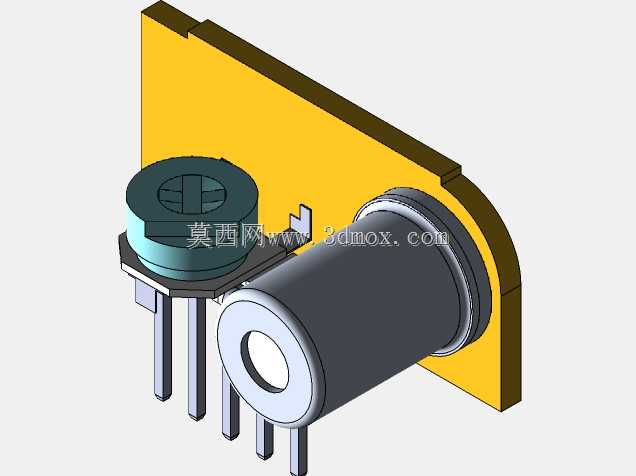

插针式甲烷气体检测传感模块结构

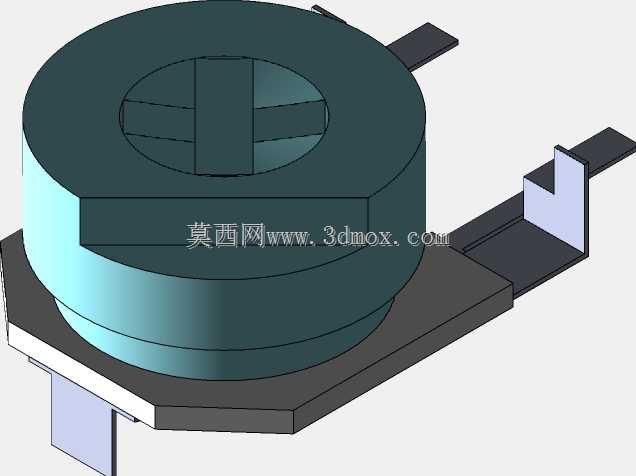

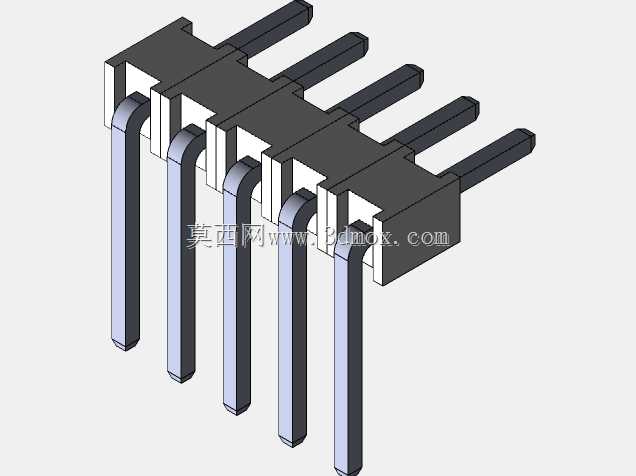

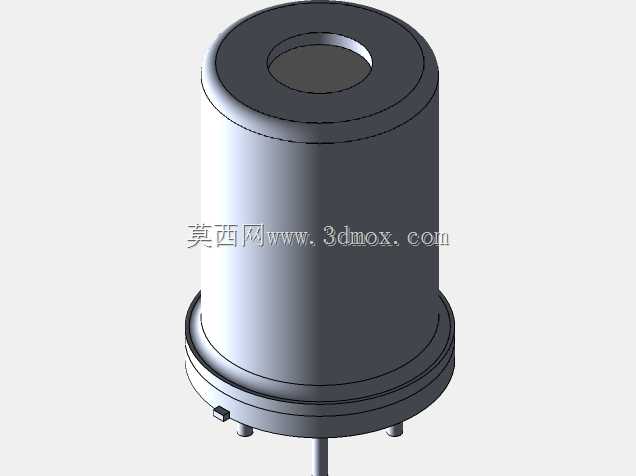

　　在工业可燃气体监测、民用燃气泄漏报警、矿井下瓦斯浓度巡检、地下管廊有害气体排查这类场景里，板载式甲烷传感模块是整套检测设备的前端核心感知部件，这次还原的NGM2611-E13模块结构，完全贴合实际量产器件的装配逻辑，能直接嵌入各类气体检测终端的PCB设计中做结构适配参考。先从安装边界说起，模块采用直插式排针设计，五根平行排布的金属插针间距符合标准2.54mm排针规范，插针伸出PCB基板底面的长度控制在6.2mm左右，既保证波峰焊或者手工焊接时的焊锡浸润深度，又不会因为插针过长导致板间装配时出现顶碰问题；基板本身采用圆角矩形的FR4板材轮廓，长宽尺寸控制在22mm×16mm范围内，厚度1.6mm，基板边缘预留了0.8mm的工艺边，没有布置任何元件，方便SMT贴片时的轨道传送，也能避免装配时边缘元件和设备外壳发生干涉。核心的气敏传感元件采用圆柱形金属封装结构，垂直布置在基板靠右侧的位置，元件底部通过两个焊盘和基板走线连接，金属外壳的外径为12mm，高度从基板表面算起为16mm，外壳顶端开有直径4mm的进气孔，气体可以直接扩散进入壳体内接触气敏材料，这个位置的布局特意避开了排针和左侧的信号处理元件，保证进气方向不会被周边结构遮挡，避免出现响应滞后的问题。基板左侧布置的是信号调理部分的结构，包括一个带金属屏蔽罩的信号放大元件，屏蔽罩采用卡扣式结构固定在基板上，高度为7mm，刚好低于气敏元件的顶面，不会阻挡气体流通，

　　屏蔽罩的作用是避免周边电路的电磁干扰影响微弱的气敏信号输出，毕竟甲烷浓度变化带来的电阻信号变化量很小，没有屏蔽处理很容易出现检测数值跳变的问题。设计的时候特意考虑了模块的通用性，排针的引脚定义完全兼容市面上主流的民用燃气报警电路，从左到右依次是电源正、模拟信号输出、数字阈值输出、电源地、校准触发，不管是做固定式的燃气报警器，还是做手持的气体巡检仪，都可以直接把这个模块焊在主控板上，不需要额外做转接板。另外气敏元件的固定方式除了焊盘焊接之外，还在元件底座和基板接触的位置加了一圈定位凸台，对应基板上的两个0.5mm深度的定位凹坑，焊接的时候可以先把元件卡在定位坑上，避免过回流焊的时候元件出现偏移，导致进气孔方向不对。实际应用里，

　　这个模块的检测范围覆盖0-100%LEL的甲烷浓度，响应时间控制在10秒以内，结构上没有任何活动部件，抗震性能满足工业设备的运输和使用要求，不管是安装在固定的壁挂式报警器里，还是随手持设备在颠簸的矿井下使用，都不会出现元件松脱的问题。做三维建模的时候，特意还原了每个零件的装配公差，比如排针和基板安装孔的间隙是0.1mm，气敏元件底座和定位坑的配合间隙是0.05mm，屏蔽罩和基板卡扣的过盈量是0.1mm，这些细节都是实际量产中必须考虑的装配工艺要求，不是单纯的外观复刻。另外模块的整体高度从基板底面到气敏元件顶面是22.2mm，在做设备外壳设计的时候，只需要在对应气敏元件进气孔的位置开直径不小于5mm的通气孔，

　　同时保证外壳内壁和模块最高处留有至少1mm的间隙，就不会影响模块的检测性能，不需要额外做气路引导结构，能大幅简化终端设备的结构设计难度。很多工程师在选型这类传感模块的时候，往往只关注电气参数，忽略结构安装尺寸，导致画完PCB之后发现元件和外壳干涉，或者进气方向被遮挡，这个三维模型完整还原了所有外形细节和安装点位，不管是做结构干涉检查，还是做整机装配模拟，都能直接调用，不需要再手动测绘实物。另外模块上所有元件的布局都考虑了散热问题，气敏元件工作时的表面温度会比环境温度高10℃左右，所以周边没有布置对温度敏感的芯片，信号调理元件和它的间距保持在3mm以上，避免温度传导导致信号漂移，这个布局细节在建模的时候也完全保留，能给做同类气体检测模块设计的工程师提供布局参考。
