Grove兼容GPS定位模块结构设计

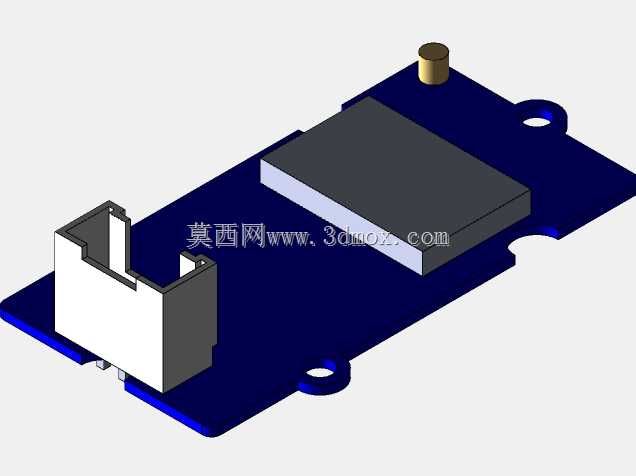

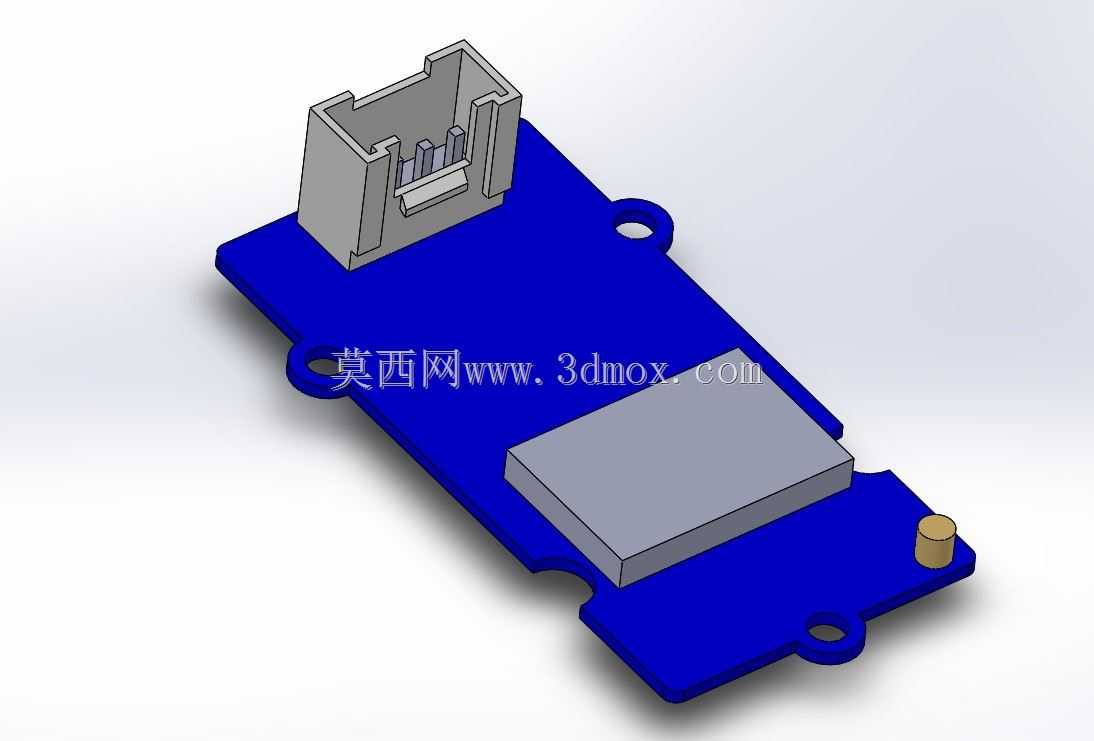

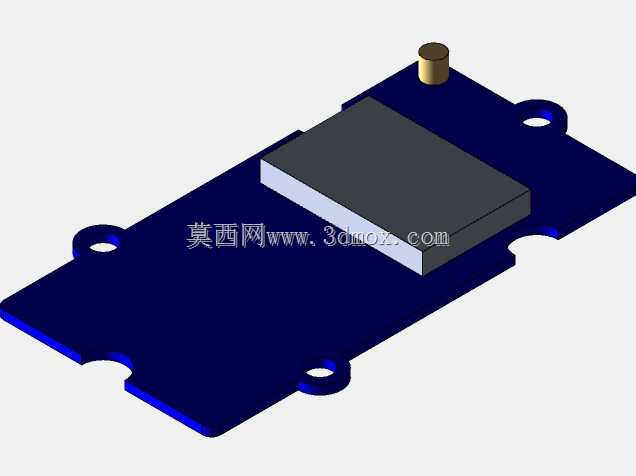

　　这款Grove兼容的GPS定位模块，在户外移动设备、车载定位终端、小型无人载具、野外作业数据采集设备中都有广泛的适配场景，作为定位感知层的核心硬件，它的核心作用是实时接收卫星定位信号，输出经纬度、海拔、移动速度等关键位置数据，为上层控制系统提供精准的位置参考。从结构设计层面来看，整个模块采用一体化载板布局，蓝色PCB基板作为核心承载结构，板载集成了陶瓷天线接收单元、信号处理芯片屏蔽罩、标准Grove接口接插件三个核心功能区域，这种分区布局充分考虑了信号传输路径的最短化设计，天线区域远离接插件的金属引脚，避免金属结构对卫星信号的遮挡干扰，信号处理芯片上方覆盖的金属屏蔽罩，既可以隔绝外界电磁干扰对弱信号解析的影响，

　　也能避免芯片工作时的电磁辐射对外围电路造成串扰。模块的安装边界设计充分考虑了嵌入式集成的需求，基板边缘预留了三个对称分布的安装固定孔，孔位周边做了露铜加固处理，既可以采用M2规格的螺丝进行硬连接固定，也能配合尼龙螺柱在狭小的设备舱内完成悬空安装，适配不同的安装空间约束。接插件采用标准的Grove 4Pin卧式插座，插座高度与屏蔽罩顶面高度差控制在2mm以内，不会出现接插件突出过高导致的设备舱盖干涉问题，插座引脚定义完全遵循Grove标准的I2C/串口通用定义，无需额外定制转接线缆就能直接对接主流的开源控制板，大幅降低集成阶段的接线调试工作量。从实际工程选型的角度来看，这类模块的结构设计需要重点平衡三个维度的需求：首先是信号接收性能，

　　天线区域的上方不能有金属遮挡，所以在结构布局时将陶瓷天线布置在基板的一端，安装时可以将该区域对准设备外壳的非金属开窗位置，保证信号接收无遮挡；其次是安装兼容性，固定孔的孔位间距参考了主流开源硬件的安装孔位标准，可以直接固定在常见的传感器安装支架、载板扩展位上，不需要额外设计定制转接支架；第三是防护可靠性，基板边缘做了圆角处理，没有尖锐的边角毛刺，在批量组装过程中不会划伤操作人员或者周边的线缆，屏蔽罩采用回流焊固定在基板上，抗振动性能满足车载、无人载具这类有持续振动的应用场景要求，不会因为长期振动出现屏蔽罩脱落、引脚虚接的问题。在实际集成应用中，这类模块常被安装在车载追踪设备的内部，配合通讯模块将位置数据回传至管理平台，

　　也会被集成在野外作业的便携数据采集终端中，为作业人员提供精准的位置标记功能，部分小型农业无人车、巡检机器人也会选用这类模块作为定位组件，依托其标准化的接口快速完成硬件集成，缩短产品的开发周期。结构设计阶段还充分考虑了生产组装的便利性，所有元器件都布置在PCB的同一面，采用单面SMT贴片工艺就能完成整板焊接，不需要做双面插件工序，大幅降低生产加工的成本，接插件采用带定位柱的卧式插座，焊接时不会出现偏移错位的问题，组装时的良品率更高。模块整体的厚度控制在8mm以内，属于薄型化的传感模块设计，可以嵌入到厚度有限的手持设备、小型终端内部，不会占用过多的设备内部空间，基板上预留的定位柱安装位，还可以配合橡胶减震垫使用，在高振动的应用场景下缓冲振动冲击，保护板载的晶振、芯片等精密元器件，提升模块在恶劣工况下的使用寿命。
