透明外壳带天线空气监测传感装置结构

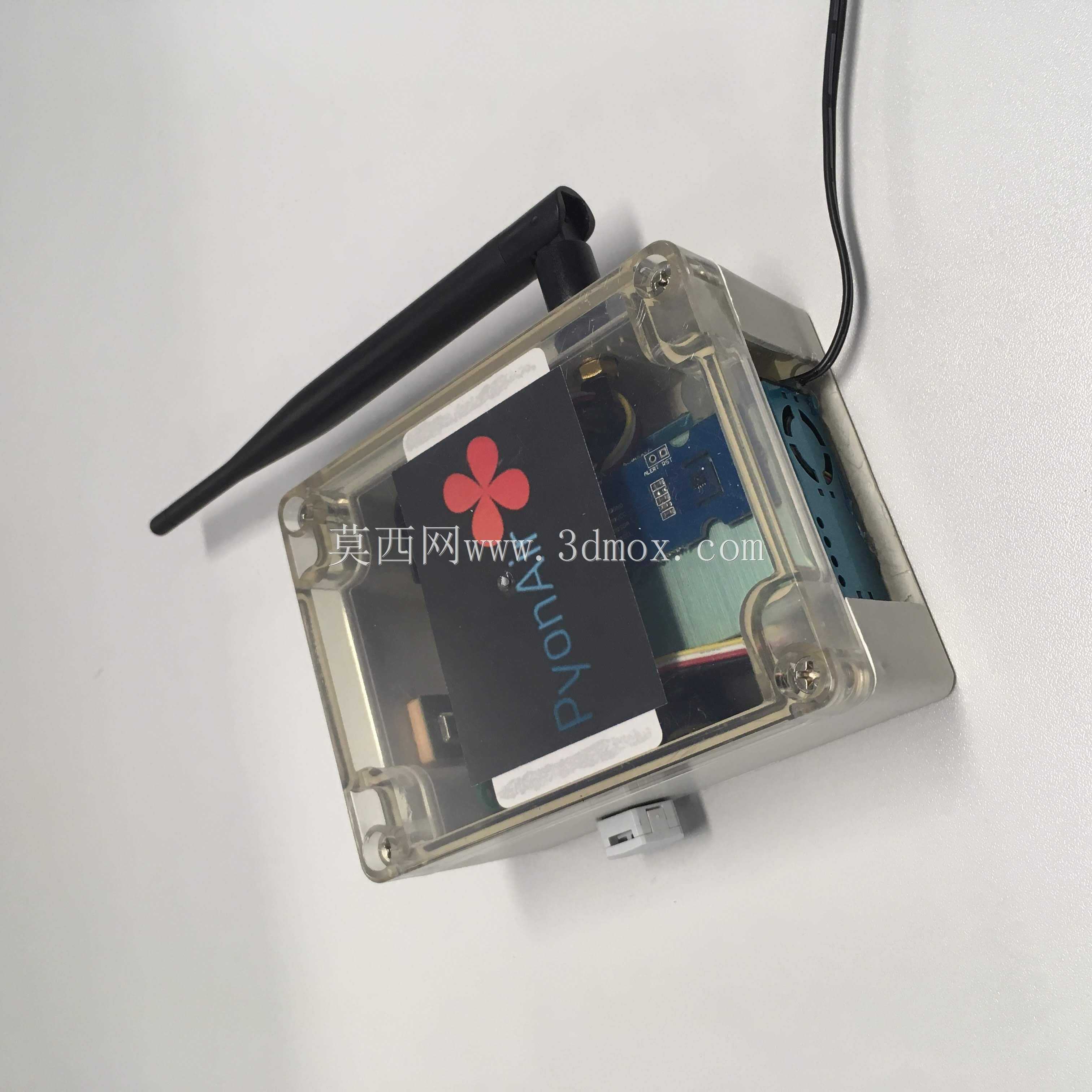

　　这款带外置天线的透明封装传感装置，主要面向民用及商用场景下的空气参数连续采集需求，可部署在室内办公场所、工业厂区周界、城市环境监测微站等点位，完成空气中多类污染物参数、温湿度等环境数据的实时采集与无线传输，为环境质量评估、污染源溯源提供前端硬件支撑。从结构设计逻辑来看，整体采用上下扣合的透明PC外壳方案，外壳壁厚控制在1.8mm，既保证足够的结构强度抵御日常部署中的磕碰，又能通过透明材质直接观察内部PCB板的运行状态、接线连接情况，无需拆开外壳即可快速排查指示灯状态、元件虚接等常见问题，大幅降低现场运维的工作量。外置棒状天线采用SMA接头直连内部通讯模组，天线伸出外壳长度为78mm，

　　安装时需注意天线周边20mm范围内不能有金属遮挡物，避免无线信号被屏蔽导致数据传输中断，天线根部设计有橡胶密封圈，与外壳安装孔过盈配合，达到IP54的防护等级，可应对日常溅水、浮尘侵入的使用场景。装置底部预留了标准Micro USB供电接口，接口位置距离外壳侧边12mm，既方便日常插拔数据线供电，也不会因为接口过于靠边导致外壳受力开裂，接口周边做了0.5mm的凸台补强，避免多次插拔后接口松脱。内部空间采用分层布局思路，核心通讯板与传感采集板通过铜柱支撑固定，两层板之间预留8mm的走线空间，避免不同功能模块之间的信号干扰，传感采集板对应的外壳位置预留了直径3mm的通风孔阵列，孔间距4mm，保证外部空气可以顺畅流通到传感元件表面，

　　同时又能阻挡较大的灰尘颗粒进入壳体内部。外形尺寸方面，整体长宽高为92mm65mm32mm，不含天线突出部分，安装时可通过背部的3M背胶直接粘贴在墙面、设备柜体表面，也可通过外壳四个角预留的M3螺丝孔进行螺丝固定，固定孔位的孔边距为6mm，安装时需预留至少10mm的侧边操作空间，方便螺丝刀完成锁紧操作。外壳内部边缘设计了2mm宽的走线槽，供电线、天线馈线都可顺着走线槽排布，避免合盖时线材被挤压破损，上下壳的扣合位采用均匀分布的卡扣结构，卡扣配合量0.3mm，既保证合盖后壳体缝隙均匀控制在0.2mm以内，也可以在需要检修内部元件时，用撬片沿壳体缝隙轻松拆开，不会损坏卡扣结构。考虑到装置长期运行时内部元件会产生少量热量，

　　外壳对应主控芯片的位置设计了细微的散热格栅，格栅缝隙宽度0.8mm，在不影响防护性能的前提下，可通过自然对流带走内部积热，保证传感元件的工作温度稳定在额定范围内，避免温度漂移影响采集数据的准确性。实际部署时，该装置可搭配太阳能供电模块实现野外无外接电源场景下的长期运行，也可直接接入室内USB供电回路完成24小时连续监测，无线传输模组支持远距离数据回传，无需额外布设通讯线缆，大幅降低现场部署的施工成本。
