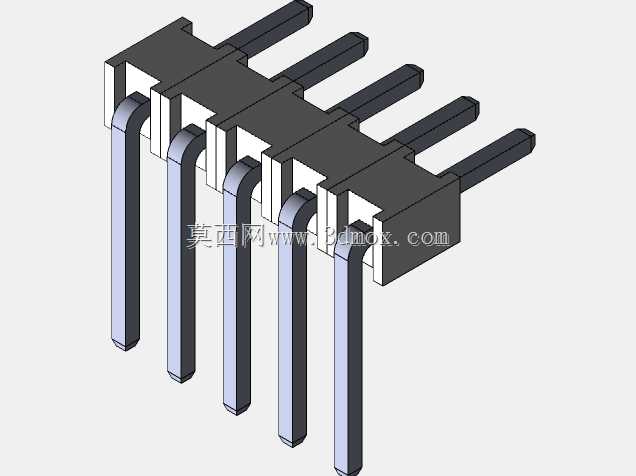

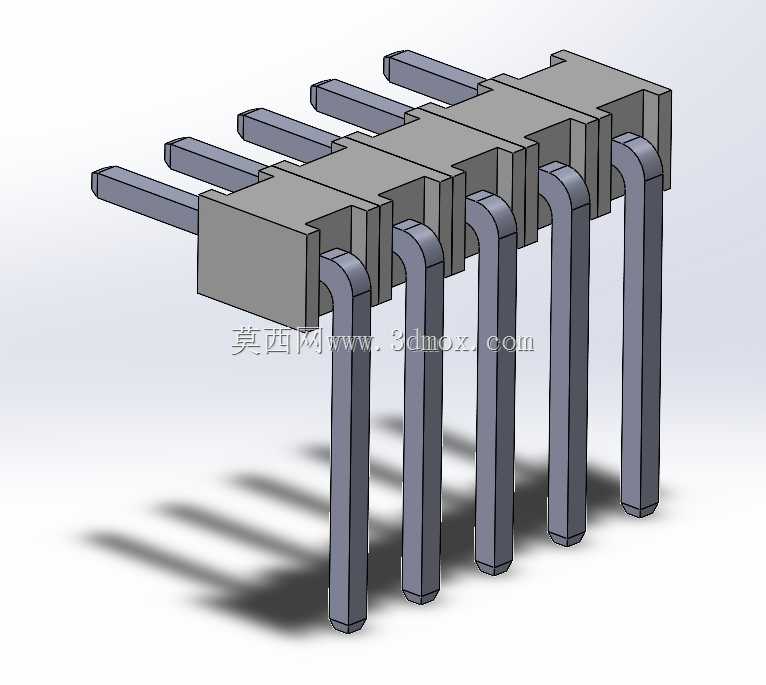

可调节管脚数直角弯式排针连接部件

　　在电子设备的板间连接场景里，这类直角弯式排针是非常常见的互连结构，很多时候做PCB板卡堆叠、外接模块转接时，直插排针没法满足垂直板间的走线空间要求，直角弯脚的结构就能把连接方向转90度，让两块垂直排布的电路板不用额外飞线就能实现信号连通，不管是工控板卡的扩展槽连接，还是小型消费电子内部的模块对接，这类结构的使用频率都很高。

　　做这个结构的三维设计时，最先要考虑的是管脚数量的适配性，毕竟不同项目用到的信号通路数差异很大，少则2pin多则几十pin，如果每改一次pin数就重新画一遍模型，重复工作量会非常大，所以建模时特意做了参数化的阵列逻辑，把管脚数设置成可驱动的参数，调整对应数值就能自动生成对应pin数的排针结构，不用逐个去拉伸切除特征，能大幅提升不同项目的选型建模效率。

　　尺寸边界上，单根插针的销宽设定为0.64毫米，这个尺寸是行业内通用的2.54mm间距排针的标准插针直径，对应的焊盘孔径、接插件母座的适配尺寸都是成熟的标准值，不用额外做非标适配；相邻插针的中心间距设为2.54毫米，也就是0.1英寸，这个间距是通用排针的标准节距，市面上绝大多数的排母、面包板、PCB封装库都是按照这个间距做的，设计出来的结构能直接和现有标准件匹配，不用单独开模定制。

　　弯脚部分的设计要重点考虑成型应力，直角弯折处不能做尖锐直角，要留微小的弯折圆角，避免插针在生产弯折时出现应力集中断裂的问题，同时插针伸出塑胶本体的直段长度要匹配常用的板厚，一般伸出长度控制在3毫米左右，既能保证穿过PCB板后有足够的焊接长度，又不会因为伸出过长导致焊接后余留太多针脚造成相邻信号短路。塑胶本体的部分要做定位凸台，在和PCB装配时能卡进板上的定位孔里，避免焊接时排针移位导致焊盘对位不准，塑胶本体的壁厚控制在0.8毫米左右，既能保证插针固定的强度，又不会因为壁厚过大占用过多板上空间。

　　实际选型使用时，要注意弯脚的朝向，根据两块板的相对位置选择弯脚向内或者向外的结构，避免装配后出现干涉；插针的表面一般做镀锡处理，保证焊接的可靠性，建模时不用特意表现镀层，只要把基体尺寸做准确就能满足装配干涉检查的需求。这类参数化的排针模型，在做整机结构布线检查时非常实用，调整pin数后就能直接放到装配体里验证板间距离是否足够、插针会不会和周边的电容、芯片等元器件产生干涉，提前发现结构冲突，减少打样后的改模次数。

　　很多刚入行的结构工程师画这类接插件时，容易忽略插针的焊接端长度和塑胶本体的定位结构，导致画出来的模型看着外形对，实际装配时要么插针穿不过PCB，要么本体贴板后有缝隙，焊接时容易虚焊。这个模型在设计时就把这些实际装配的细节考虑进去了，弯脚的平直段和塑胶本体的贴合面做了共面处理，保证装配时塑胶体能完全贴住PCB板面，焊接时不会出现倾斜；插针的末端做了微小的倒角，方便插针对应穿过PCB的焊盘孔，也能在和排母对插时起到导向作用，避免插针顶弯。

　　在做模块化的设备设计时，这类可调整pin数的排针模型能适配不同功能模块的连接需求，比如电源模块需要的pin数少，信号传输模块需要的pin数多，只要调整参数就能快速生成对应规格的模型，不用去逐个下载不同pin数的标准件模型，能节省很多标准件整理的时间。同时模型的尺寸完全遵循通用行业标准，导出工程图时可以直接标注尺寸用于生产，不用再反复核对标准件的尺寸参数，减少标注出错的概率。
