Grove接口SHT35温湿度传感模块结构设计

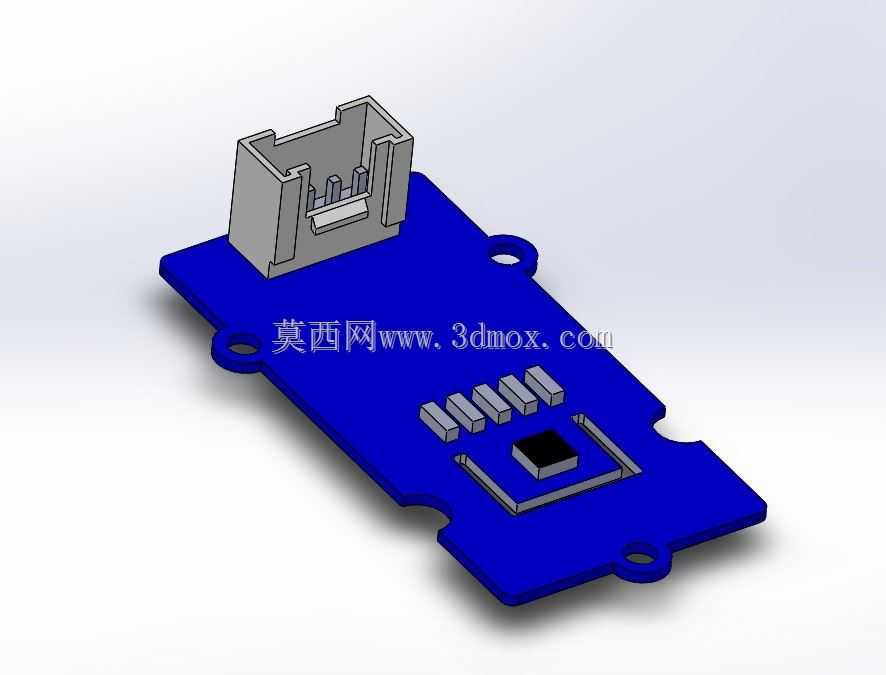

　　在工业现场环境监测、农业大棚温湿度采集、智能家居环境感知、实验室仪器状态监控这类场景里，集成化的温湿度传感模块一直是结构设计人员做设备选型、整机布板时高频接触的零部件，这次拆解建模的这款I2C接口高精度温湿度传感模块，从结构适配性到安装兼容性都做了很贴合工程实际的考量。先从实际使用场景说起，这类模块常被嵌入到环境监测终端、暖通空调控制单元、仓储环境巡检设备、可移动环境采集小车内部，不需要额外做复杂的信号调理电路，通过标准的I2C通讯接口就能和主控单元完成数据交互，相比传统的分立温湿度元件，它把传感芯片、外围阻容、通讯接口都集成在一块成型的PCB载板上，结构设计人员只需要预留对应的安装空间和接口走线位置，就能快速完成整机的传感部分布局，不用再单独为传感芯片设计贴片、防护结构，能大幅缩短整机的研发打样周期。

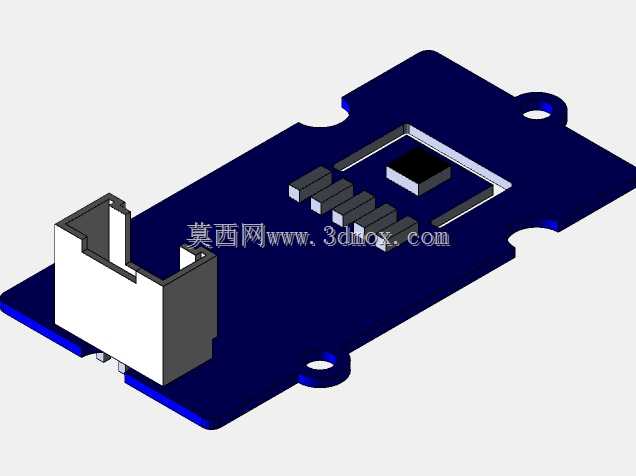

　　再看产品本身的功能特性，核心的传感元件被布置在载板中部的镂空防护框内，这个结构设计很有讲究：一方面镂空区域能让空气充分流通，保证传感元件和被测环境的空气充分接触，避免PCB板本身的热量积聚影响温湿度检测精度；另一方面四周的凸起边框能在模块安装、运输过程中避免外界硬物直接磕碰传感芯片，毕竟MEMS工艺的温湿度传感芯片结构脆弱，哪怕是轻微的磕碰都可能造成芯片损伤、检测精度偏移，这个防护边框的高度刚好略高于芯片表面，既不影响空气流通，又能起到物理防护的作用。载板上的四个元件是I2C通讯的上拉电阻与ESD防护器件，整齐布置在传感芯片旁的走线区域，走线长度做了等长处理，减少高速I2C通讯时的信号反射问题，这部分虽然是电路设计内容，但结构建模时也准确还原了元件的高度与位置，避免后续做整机装配时和上层外壳、其他板卡产生结构干涉。

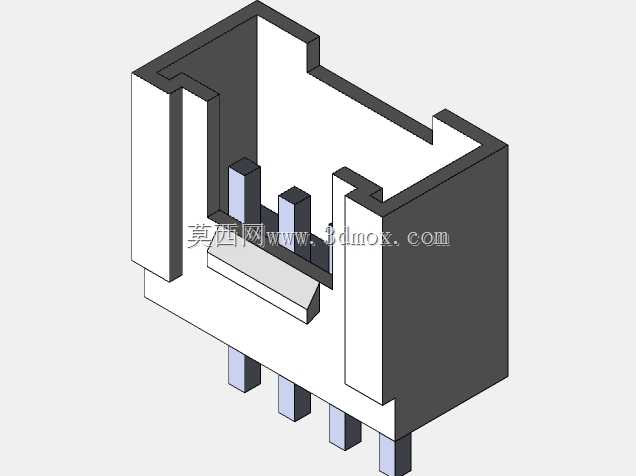

　　接口部分采用的是标准Grove卧式接插件，布置在载板的一端，接插件的插接口朝向板卡外侧，接插件的定位柱、焊盘高度都做了1:1还原，卧式安装的接插件相比立式接插件能降低整个模块的整体高度，适合在空间局促的薄型设备内部安装，比如壁挂式的环境监测终端、嵌入式的机柜温湿度采集模块，这类设备内部的垂直安装空间往往有限，卧式接插件能把模块整体高度控制在较低范围，不会和外壳、上层板卡产生空间冲突。接插件两侧的定位凸台也在模型里做了准确还原，装配排线时能起到导向定位作用，避免排线插反、插歪造成的电路短路问题。

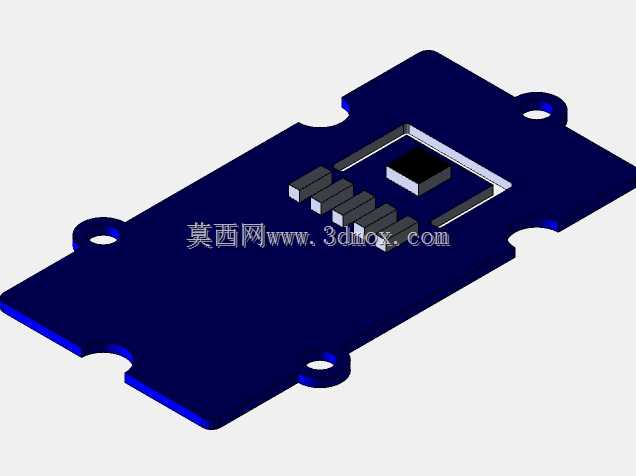

　　安装边界部分，载板采用了异形轮廓设计，三个安装孔分别布置在载板的三个角位，孔位做了沉台设计，适配M2规格的盘头螺丝，沉台深度刚好能容纳螺丝头部，安装后螺丝头部不会突出板卡表面，避免和其他零部件产生刮擦。载板边缘的缺口是为了适配特定安装场景下的定位柱、走线槽做的避让设计，比如在标准的Grove系列传感模块安装支架上，这些缺口能和支架上的定位凸台配合，不用额外打螺丝就能实现快速卡装，适合做快速原型验证、教学实验类的临时装配场景。整个载板的外形轮廓做了圆角处理，没有尖锐的直角边，一方面能避免PCB板加工时的边缘崩边问题，另一方面装配时也不会划伤操作人员的手部、刮伤设备内部的线材绝缘层。

　　从设计思路上看，这款模块的结构完全围绕易用性、可靠性做平衡：没有多余的结构冗余，所有的轮廓、孔位、元件布局都服务于实际安装与检测需求，比如传感区域的防护框没有做全封闭设计，而是留了足够的空气流通间隙，保证检测响应速度；安装孔的位置做了对称度考量，不管是正装还是反装都能适配支架的孔位；接插件的位置选在板卡端部，不会占用板卡中部的传感元件布置空间，排线引出后也不会遮挡传感区域，影响空气流通。做这类电子传感模块的三维建模时，最需要注意的就是安装干涉问题，很多新手建模时容易忽略接插件、贴片元件的实际高度，导致后续装配时出现板卡装不进去、接口被挡住的问题，这个模型里所有元件的高度、安装孔的位置、板卡的厚度都按照实际样品的尺寸做了还原，板厚采用标准的1.6mmPCB厚度，接插件的插拔行程、焊盘的突出高度都做了准确复刻，不管是用来做整机装配的干涉检查，还是做定制化安装支架的设计，都能直接调用，不需要再反复核对实物尺寸。

　　在实际工程应用里，这类模块的结构适配性很重要，比如在高湿的仓储环境里使用时，模块的安装位置要避开凝露直接滴落的区域，模型里的载板轮廓可以直接导入到热仿真软件里，配合设备内部的风道设计，模拟空气流过传感区域的流速，优化模块在设备内部的安装位置，保证检测数据的准确性。在做户外环境监测设备设计时，还可以基于这个模块的模型，在外部加装对应的透气防护外壳，模型的准确尺寸能帮助设计人员快速确定防护外壳的内部空间、透气孔的位置，避免外壳挡住传感区域或者接插件，影响装配和检测效果。
