铣床工作台用低姿态凸轮螺旋锁紧结构

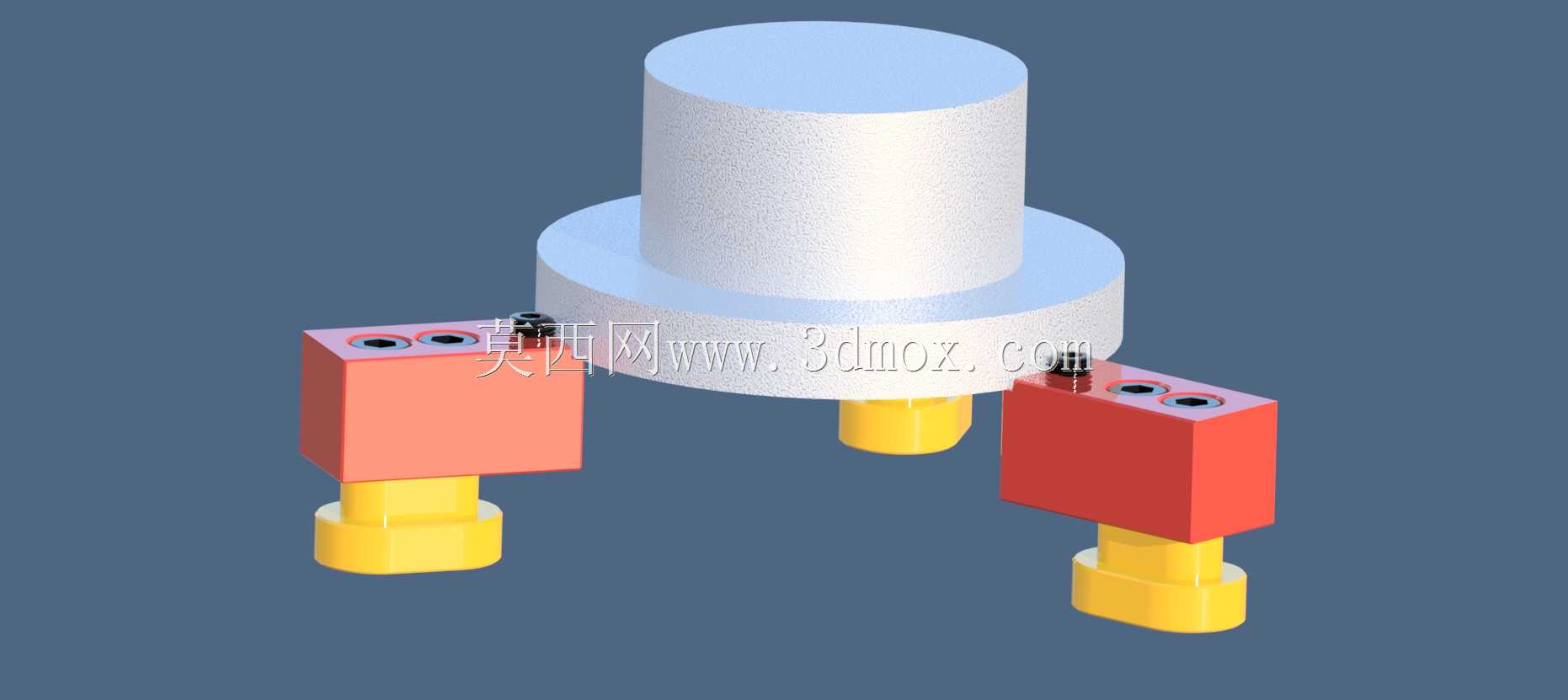

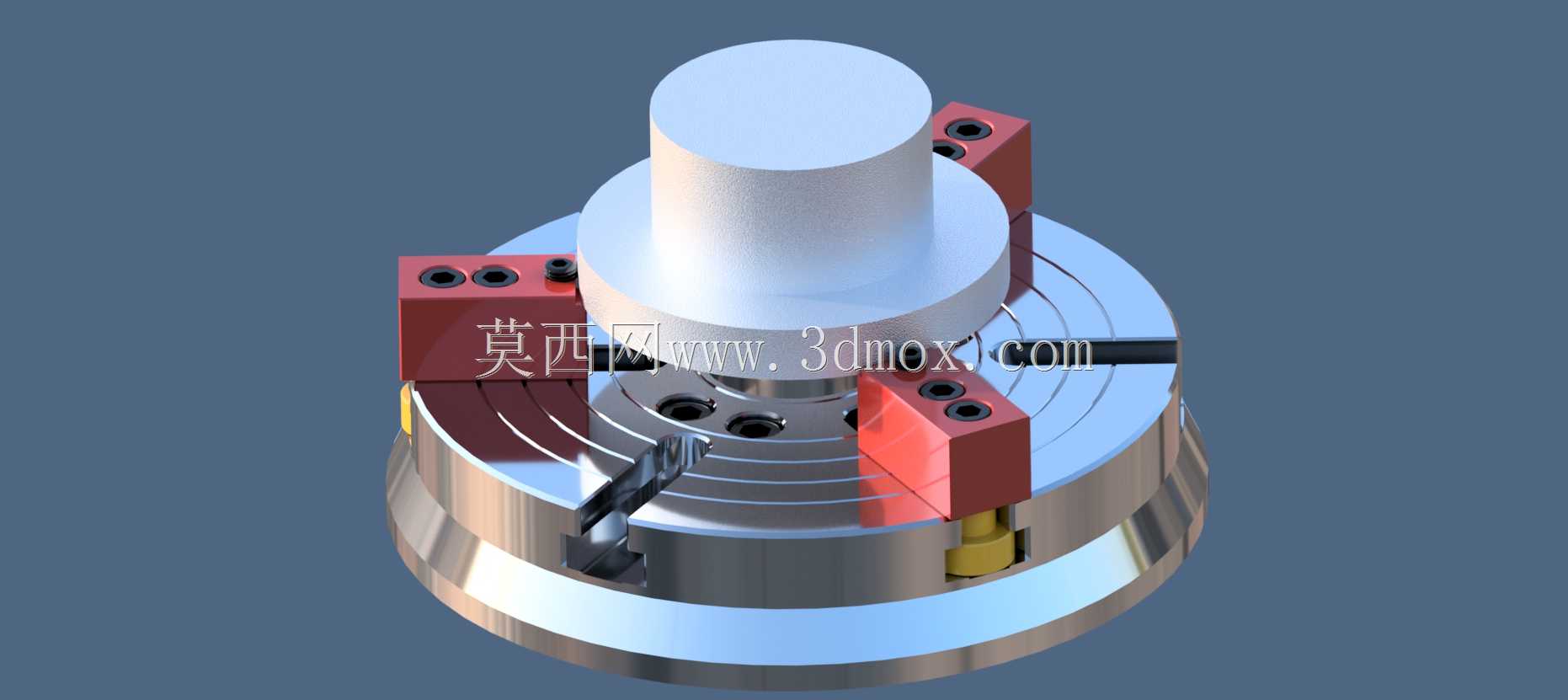

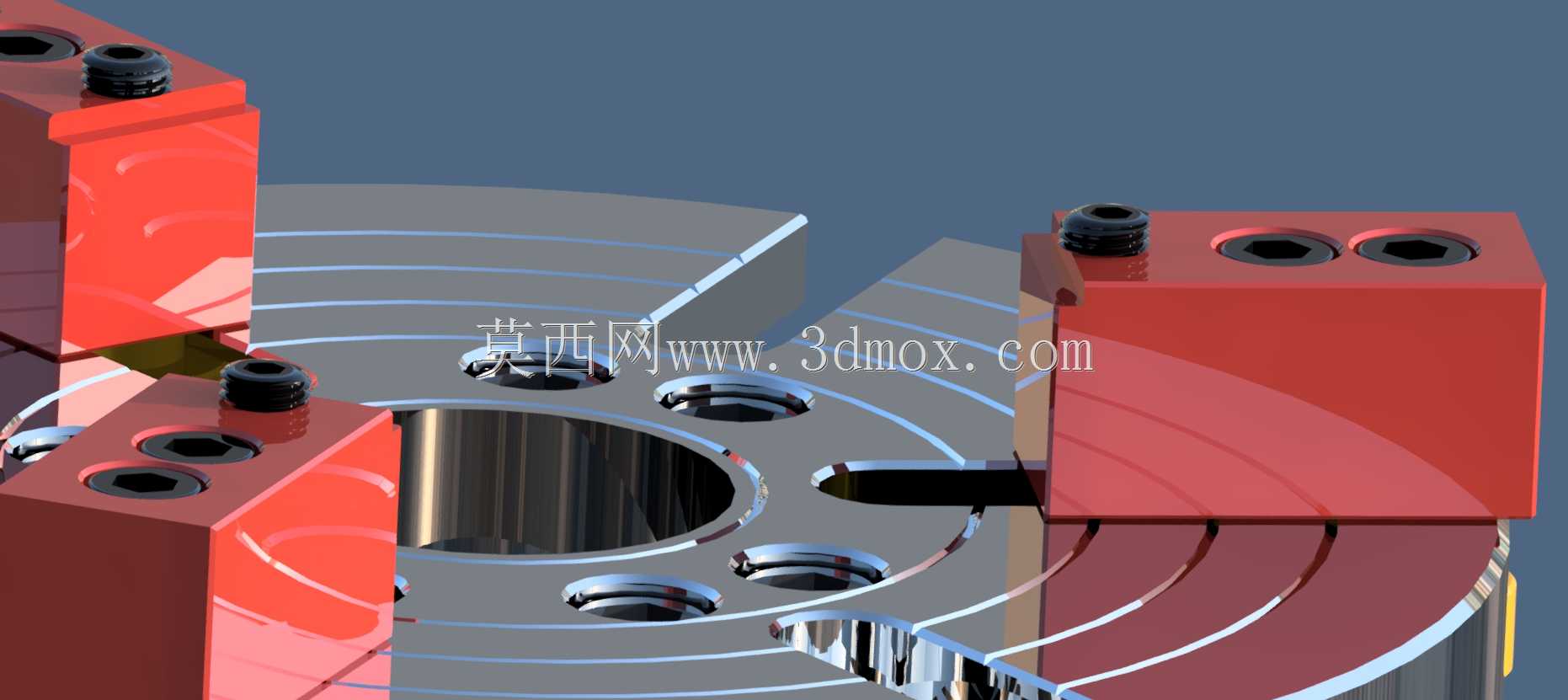

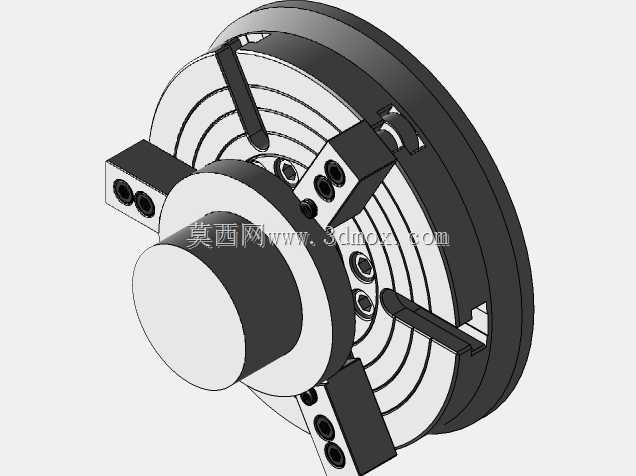

　　在小型铣床工装改造、桌面级加工设备的工位固定场景里，经常会遇到常规锁紧件占用垂直空间过大、操作行程长导致装夹效率低的问题，这套凸轮螺旋锁紧结构就是针对这类痛点开发的实用固定方案。不同于传统需要多圈拧动的压紧螺栓，该结构将凸轮偏心锁紧原理与螺旋咬合结构结合，核心锁紧动作仅需180度旋转即可完成，能在极小的操作空间内实现可靠的向下夹紧力，尤其适合安装空间局促、需要频繁拆装固定的穿孔、口袋类加工工位，也可适配小型工装台的快速定位需求。从结构设计逻辑来看，整套锁紧组件的核心受力件采用分体式方块基座设计，基座上预留标准内六角螺栓安装孔，可直接通过常规紧固件固定在工作台T型槽或工装基板的预设安装位上，不需要对原有工作台做额外的打孔改造，

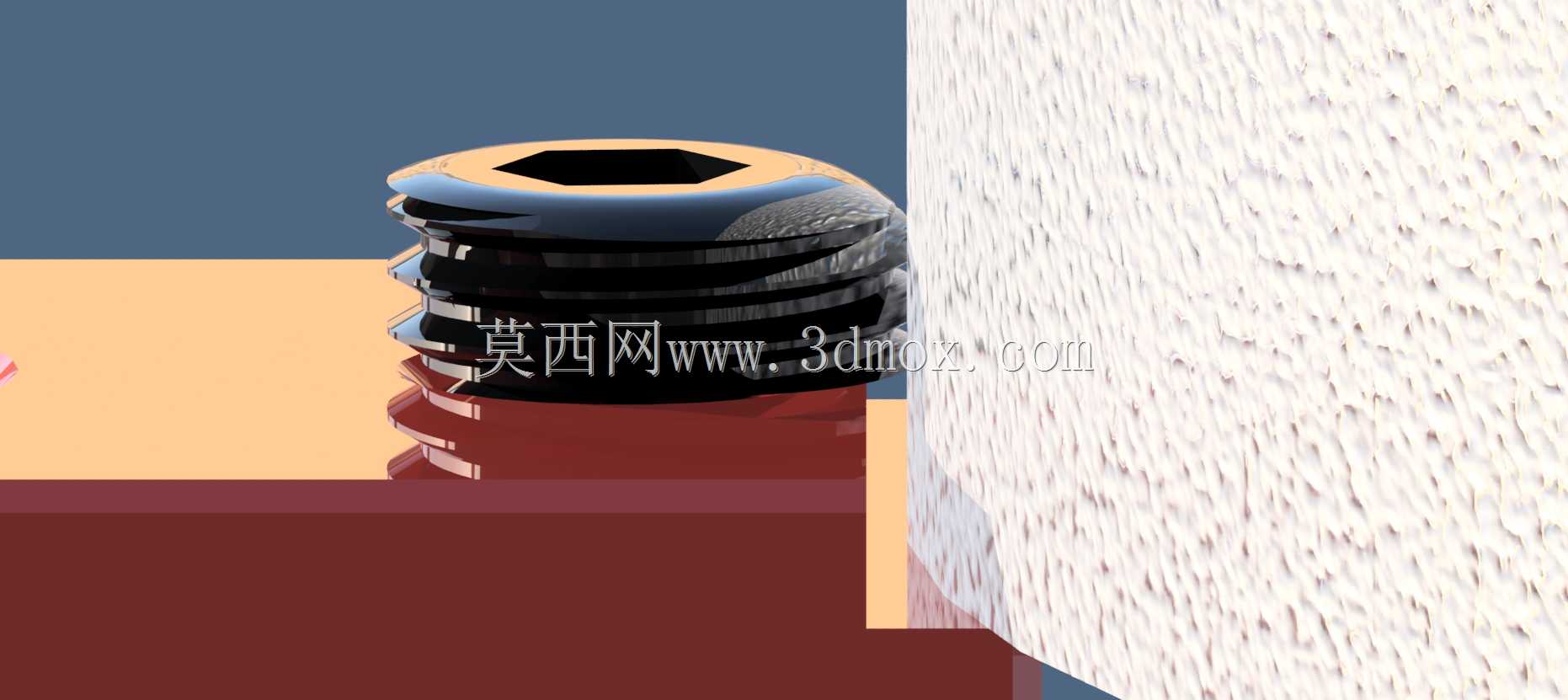

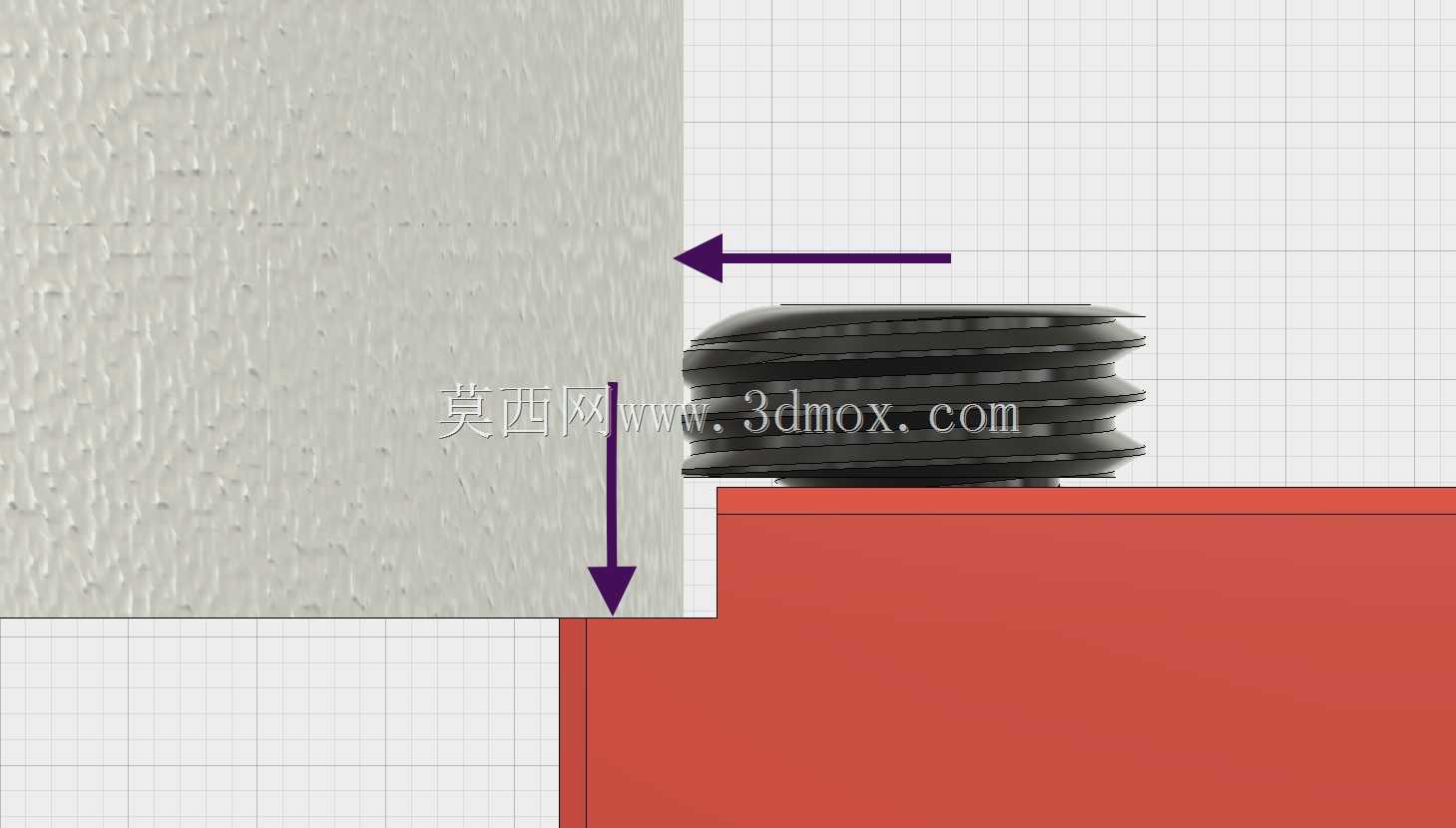

　　安装边界可适配多数小型铣床、台式加工设备的工作台槽距参数。核心的凸轮螺钉采用带帽结构设计，螺钉加工时特意将偏心轮廓偏离中心0.025mm，这个偏心量经过反复验证，既能保证180度旋转时产生0.05mm的咬合过盈量，提供足够的静摩擦力抵抗铣削加工时的侧向切削力，又不会因为过盈量过大导致操作力矩超标，徒手即可完成锁紧与释放动作，不需要借助额外的加力杆。结构的咬合面做了贴合轮廓的圆弧处理，锁紧时凸轮面与基座咬合槽完全贴合，受力均匀分散，不会出现普通单点锁紧件容易产生的应力集中问题，即便在高进给率的粗加工工况下，也能保持足够的锁紧刚性，不会出现工位偏移、锁紧松脱的问题。整套结构的垂直安装高度控制在极低范围内，

　　锁紧后突出工作台面的高度远低于常规压紧螺栓，不会在加工过程中与刀具路径产生干涉，加工时不需要刻意避让锁紧件，能有效提升工作台面的有效加工区域利用率。实际使用时，只需要将基座预先固定在需要的工位位置，待加工工件放置到位后，将凸轮螺钉旋转180度即可完成锁紧，拆卸时反向旋转180度即可释放，整个装夹过程耗时不到两秒，相比传统螺栓压紧的装夹方式，能大幅缩短频繁换件的辅助时间。结构的所有受力部件均采用常规金属加工工艺即可制作，没有复杂的异形曲面或特殊加工要求，普通三轴铣床即可完成全部零件的加工，零件的配合公差选用中等精度等级即可满足使用要求，不需要过高的加工精度就能保证锁紧动作的顺畅性与锁紧力的稳定性。在安装适配性上，

　　该结构可根据不同的工作台槽宽调整基座的外形尺寸，偏心量也可根据实际需要的锁紧力大小做小幅调整，适配从轻型桌面雕刻机到小型立式铣床的不同锁紧需求，咬合面经过淬火处理后，耐磨性能可满足上万次的重复锁紧操作，长期使用也不会因为磨损导致锁紧力下降。不同于市面上常见的快速夹钳类锁紧件，这套凸轮螺旋锁紧结构没有外露的杠杆手柄，整体结构紧凑，不会在工作台边缘形成突出的磕碰风险，操作时只需要用内六角扳手甚至硬币即可转动锁紧螺钉，在操作空间极其局促的工位也能顺利完成锁紧操作。
