低剖面磨机虎钳限位停机定位夹具

　　在平面磨床的精密加工场景里，虎钳钳口上方的突出限位件一直是影响小尺寸工件装夹、砂轮走刀路径的常见干扰项，常规的高位限位挡块不仅会在砂轮下行磨削时形成碰撞风险，还会限制薄型工件、异形小零件的装夹空间，很多操机人员为了避让挡块不得不额外增加垫铁高度，反而引入了装夹平行度误差，这款低剖面的虎钳停机定位结构，正是针对磨床加工的这类实际痛点做的定向优化设计。

　　从实际使用场景来看，该结构适配6英寸与4英寸规格的Kurt虎钳钳口，安装后整体上表面高度远低于常规限位挡块，能够将钳口上方的障碍物高度降到最低，在进行薄片状零件、小尺寸模具镶件的平面磨削作业时，砂轮可以走到靠近钳口边缘的位置而不会与定位结构发生干涉，不需要额外抬高工件装夹位置，从根源上减少了垫铁堆叠带来的装夹误差，也避免了砂轮碰撞夹具导致的砂轮碎裂、工件报废风险。

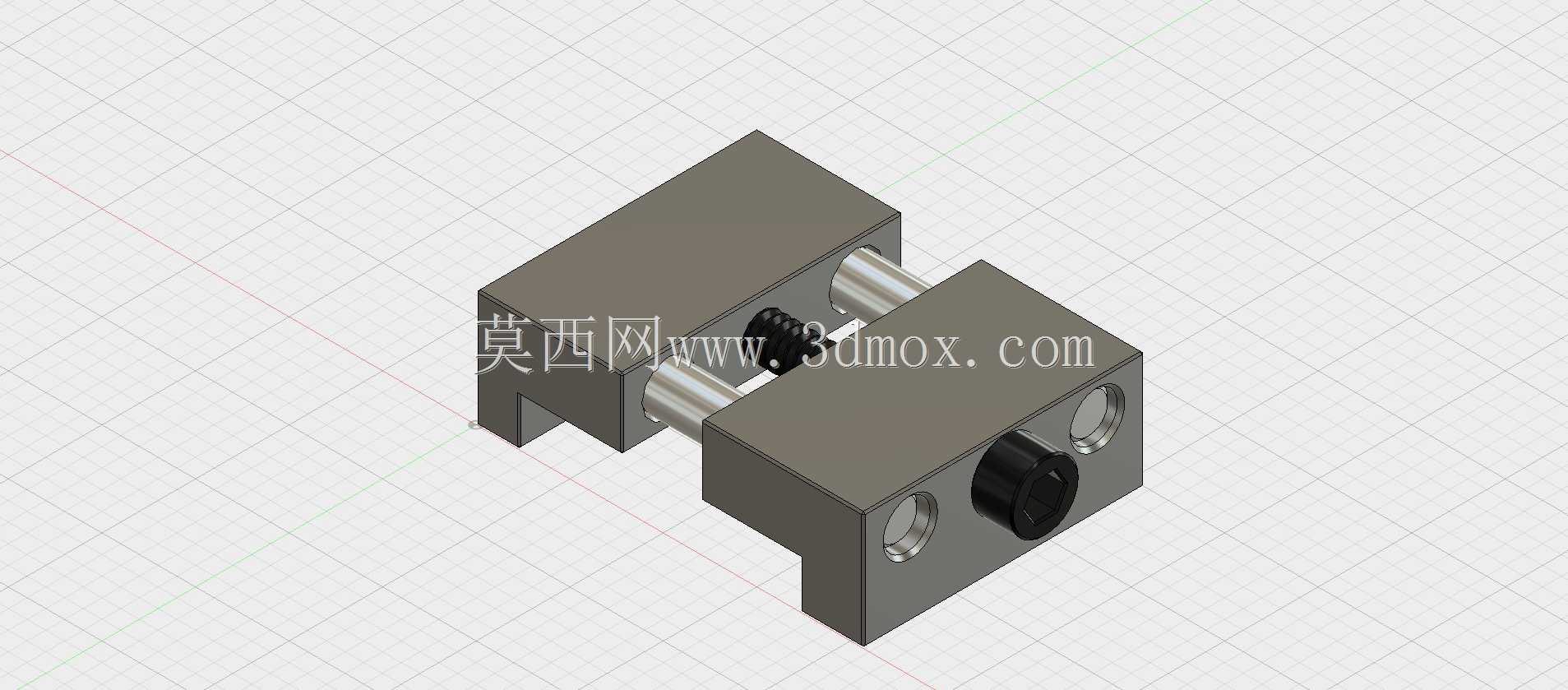

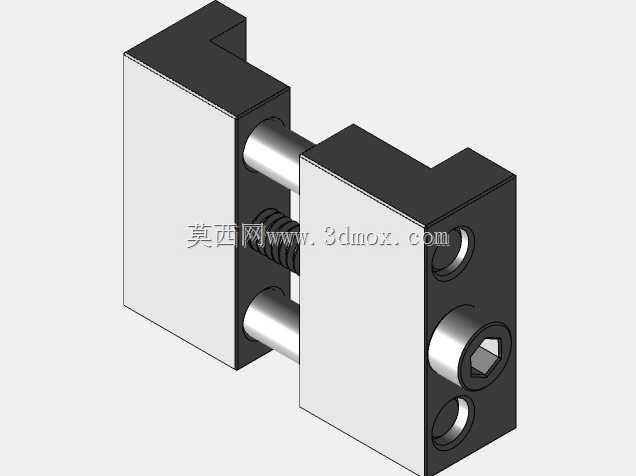

　　结构设计上，这款定位夹具采用分体式双座滑动结构，两个夹座通过两根平行的导向光轴实现滑动连接，中间配置压缩弹簧提供张开复位力，其中一个夹座上设置了黑色的锁紧旋钮，转动旋钮即可将夹座锁定在导向光轴的任意位置，适配不同厚度工件的定位需求。定位基准的固定采用1/8规格的定位销配合4-40内六角螺钉实现，定位销嵌入虎钳钳口的标准定位孔内保证安装位置的重复精度，内六角螺钉从侧面锁紧，不会突出到夹具上表面形成干涉。整个结构没有向上突出的锁紧手柄、调节螺栓，所有操作部件都布置在夹具的侧面与端面，完全符合低剖面的设计要求。

　　安装边界方面，该夹具的两个夹座下边缘做了与Kurt虎钳钳口卡槽匹配的卡口结构，安装时直接卡入钳口的T型槽内即可，不需要对虎钳做任何改装，拆装都可以在十几秒内完成，不会占用过多的机床准备时间。夹座的宽度设计与钳口宽度匹配，安装后不会超出虎钳的侧面轮廓，在多工位并排装夹时也不会与相邻的夹具、工件发生干涉。导向光轴的长度经过匹配设计，夹具的开合范围覆盖了4英寸与6英寸虎钳的常用钳口张开区间，既可以靠在固定钳口侧做工件定位挡块，也可以调整到活动钳口侧作为加工行程的限位停机触发件，当磨床工作台移动到设定位置时，夹具的侧面可以触发行程开关实现自动停机，避免工作台超程碰撞。

　　从加工适配性来看，这款夹具的所有受力部件都采用硬质钢材制作，夹座的表面做了发黑防锈处理，导向光轴采用磨削加工的光滑圆钢，滑动时没有卡顿，弹簧的弹力经过匹配，松开锁紧旋钮后两个夹座可以自动张开到最大位置，不需要手动拉开，操作效率更高。锁紧旋钮的滚花设计方便戴劳保手套操作，不需要借助扳手就可以实现可靠锁紧，锁紧后的夹座不会因为磨削过程中的振动发生移位，定位重复精度可以控制在0.02mm以内，完全满足平面磨床的加工精度要求。

　　在实际的车间使用场景里，这类低剖面定位夹具尤其适合批量小零件的磨削加工，每次装夹工件时只需要将工件靠在夹具的定位面上，不需要反复测量工件的伸出长度，就可以保证所有工件的磨削位置一致，大幅减少了批量加工时的尺寸测量时间，也降低了操机人员的劳动强度。相比传统的高位挡块，这款结构因为没有突出的干涉部件，在进行砂轮斜度磨削、成型面磨削时也不会限制砂轮的角度调整，拓展了虎钳在磨床上的加工适用范围。
