机床主轴用40类牵引拉钉螺柱结构

　　在数控加工中心的主轴刀柄锁紧系统中，这类牵引螺柱是承担刀柄与主轴拉紧定位的核心受力零件，日常加工中不管是立式加工中心做钢件粗铣，还是卧式镗床做精密孔系加工，只要是采用40号锥度刀柄的主轴接口，都需要配套对应规格的牵引螺柱完成拉紧动作。从实际使用场景来看，这类零件直接安装在标准锥柄刀柄的尾部螺纹孔内，主轴内部的拉爪机构会直接卡合在螺柱尾部的拉钉头位置，当主轴执行拉紧指令时，拉爪向后施加额定拉力，通过螺柱将整个刀柄连带刀具牢牢压合在主轴锥孔内，保证加工过程中刀柄不会出现松动、掉刀、锥面贴合不良的问题，避免加工振纹、尺寸超差甚至刀具飞出的安全隐患。

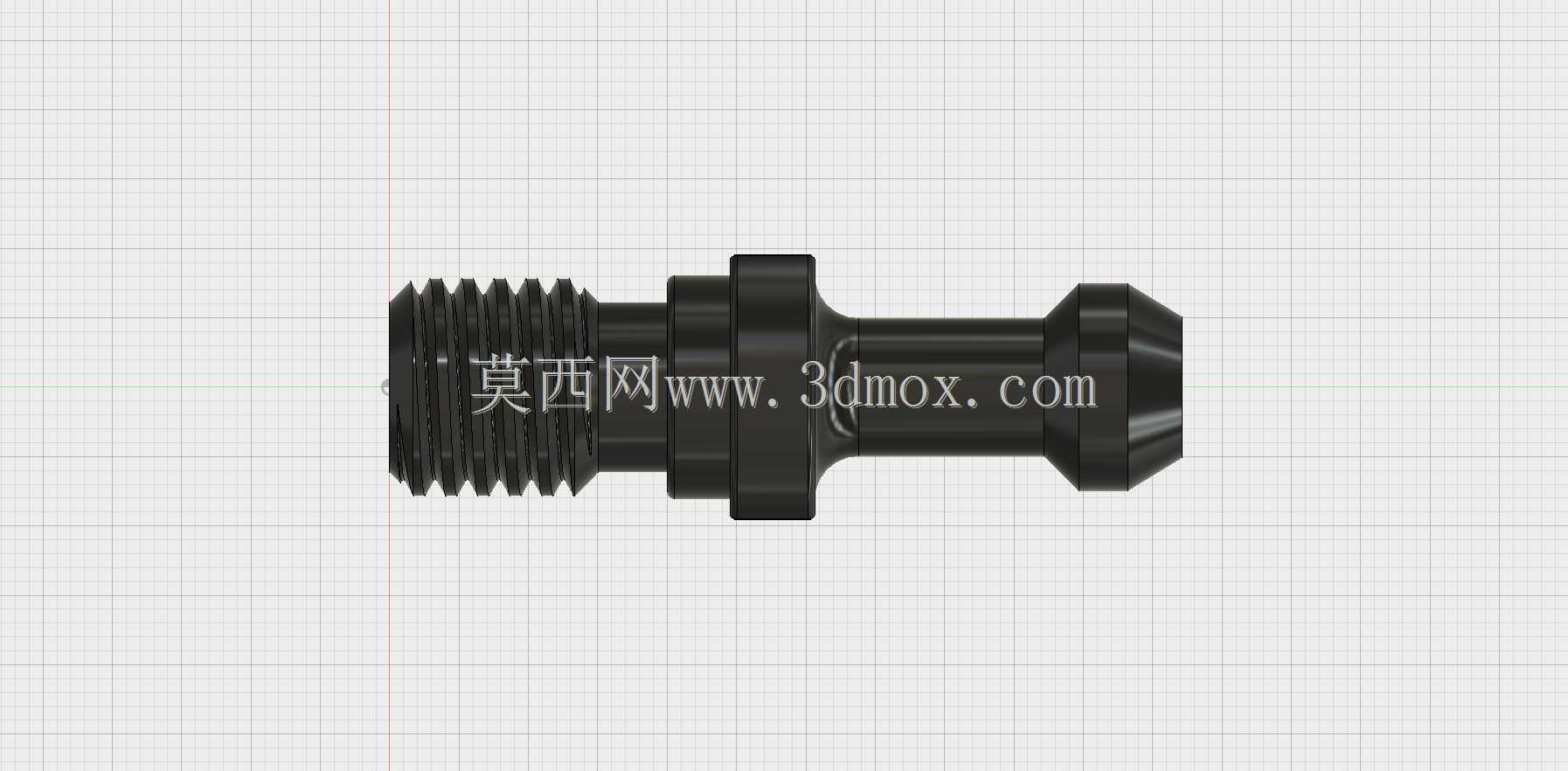

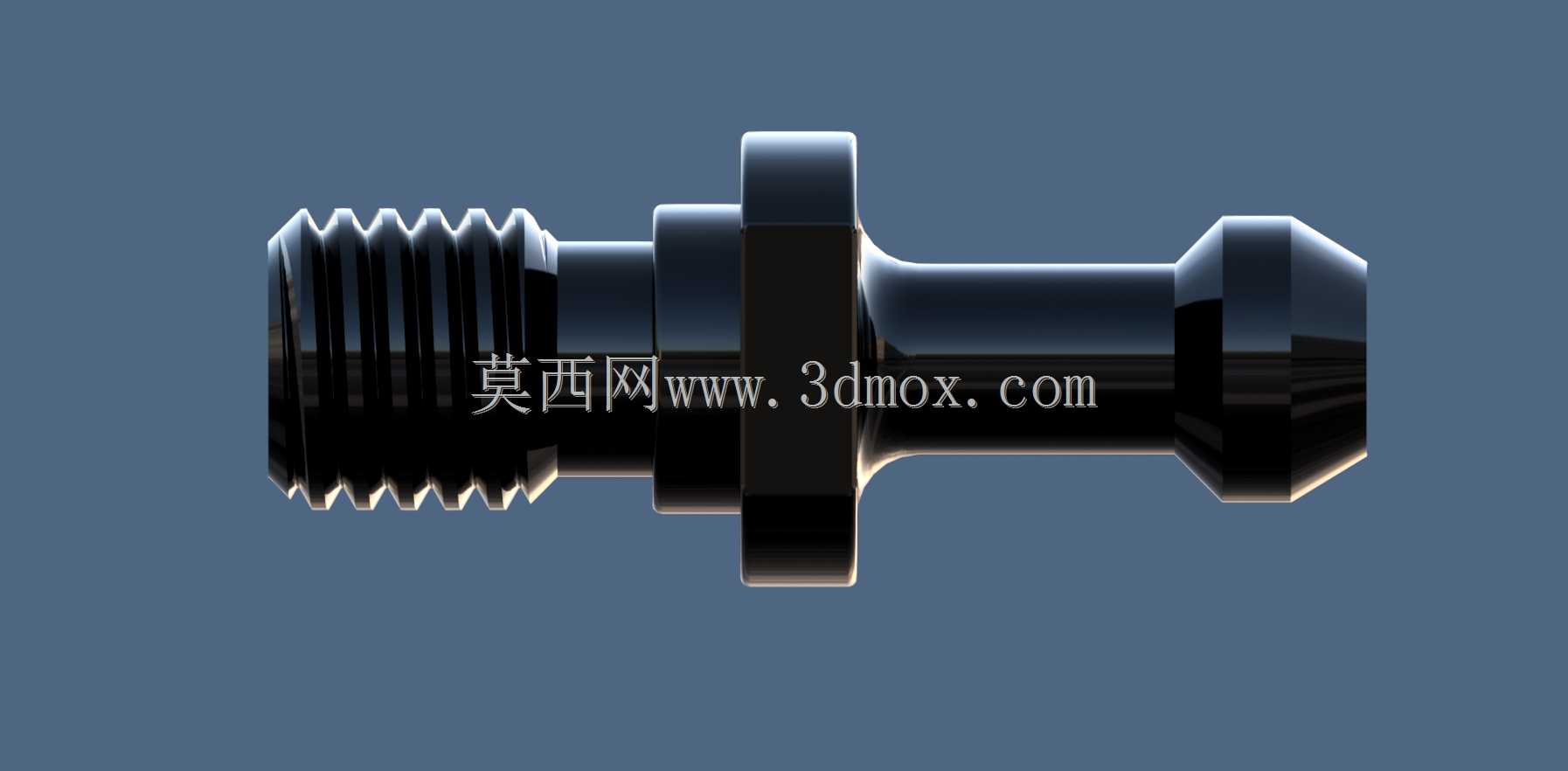

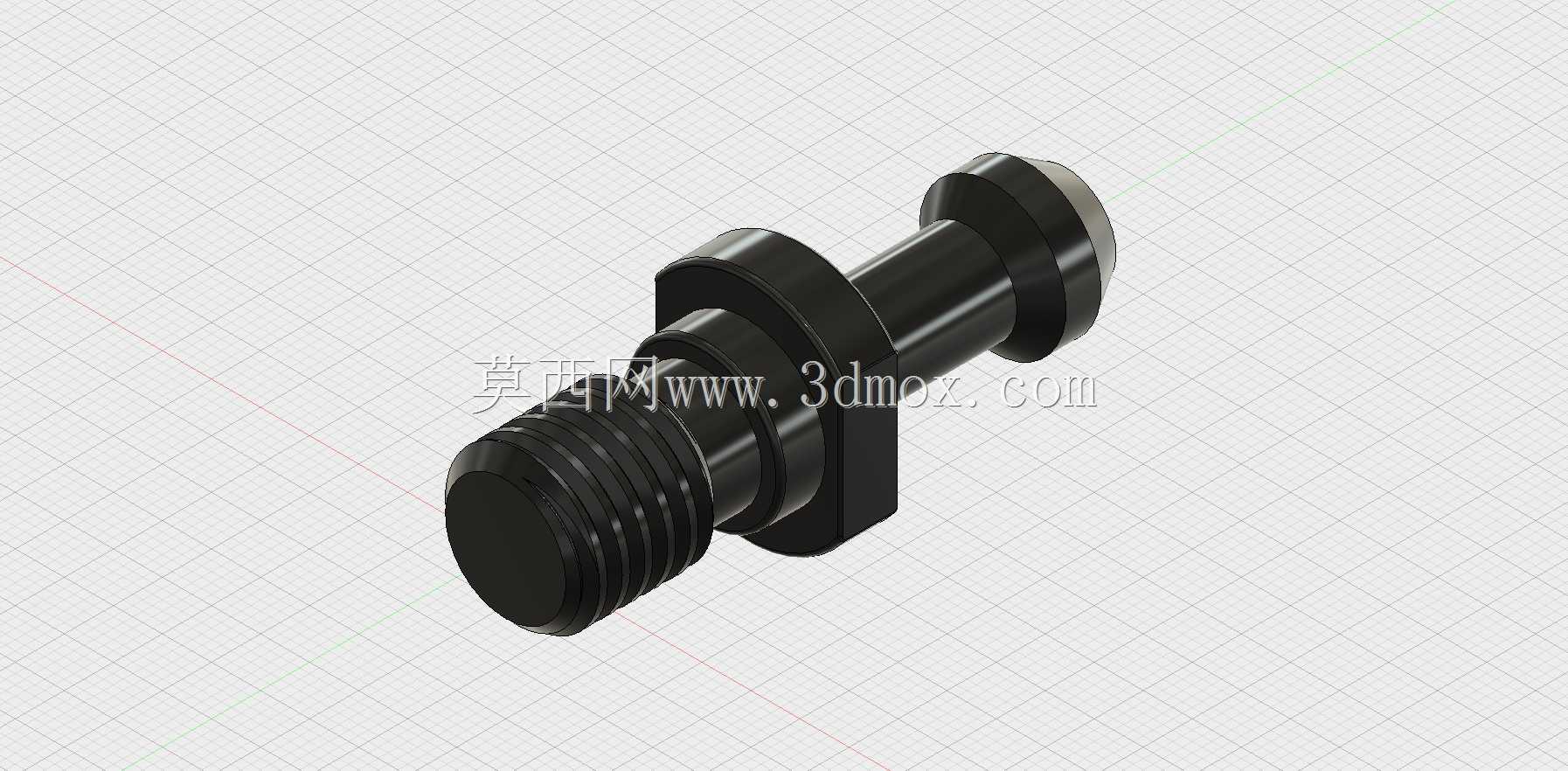

　　从结构设计逻辑来看，这个零件的每一段结构都对应明确的功能需求：最前端的外螺纹段，是用来和刀柄尾部的内螺纹孔实现螺纹连接，螺纹的公差配合需要满足6g级精度要求，保证拧入后螺柱和刀柄的同轴度偏差控制在0.02mm以内，避免拉紧后出现锥面偏载；螺纹段后方的轴肩台阶，是安装到位的轴向定位面，这个端面的平面度、和螺纹轴线的垂直度都有严格要求，拧紧后该端面完全贴合刀柄尾部的定位端面，承担拉紧时的轴向压紧力，避免螺柱受拉时出现螺纹滑牙、受力偏斜的问题。中间的过渡段做了等直径光轴设计，一方面是给拉爪的开合留出足够的运动空间，避免拉爪动作时和螺柱发生剐蹭，另一方面也能优化应力分布，避免台阶处应力集中导致零件在高频交变拉力下出现断裂。尾部的拉钉头采用了标准的圆弧过渡拉合结构，头部的锥面角度和拉爪的内卡合角度完全匹配，保证拉爪卡合时接触面受力均匀，不会出现局部点接触导致的拉头磨损、咬合失效问题，头部顶端的圆弧导向结构，也能让换刀时拉爪更容易对准卡入，减少换刀故障概率。

　　从安装边界和尺寸匹配角度来说，这类40规格的牵引螺柱，整体长度需要严格匹配对应主轴的拉爪行程，拧入刀柄后的伸出长度误差不能超过0.5mm，如果伸出过长，会导致拉爪拉紧行程不足，刀柄无法完全压合到主轴锥面，加工时出现锥面缝隙、刀柄窜动；如果伸出过短，拉爪无法完全卡合到拉钉头的有效受力位置，拉紧后容易出现拉爪脱开、掉刀的严重事故。零件的各段外圆同轴度需要全程控制在0.015mm以内，因为主轴高速旋转时转速往往能达到八千到一万转每分钟，如果螺柱同轴度偏差过大，会带动整个刀柄出现动平衡超差，加工时产生明显振动，不仅影响工件表面加工质量，还会加剧主轴轴承的磨损，缩短主轴使用寿命。

　　在实际选型使用中，这类牵引螺柱还要匹配对应机床的拉钉标准，不同厂家的机床拉爪结构、拉紧力参数存在细微差异，螺柱的拉头直径、过渡段长度、轴肩厚度都要和机床参数一一对应，不能随意跨规格替换。比如采用钢件材质的螺柱需要做整体淬火处理，表面硬度达到HRC55-60，保证长期受拉、反复卡合摩擦下不会出现表面压痕、变形、拉头磨损的问题，表面做发黑处理还能提升防锈能力，避免车间切削液、油污长期侵蚀导致零件锈蚀，影响换刀动作的顺畅性。日常设备维护中，这类零件也是需要定期检查的易损件，每次换刀保养时要检查拉头表面有没有磨损凹痕、螺纹有没有松动、轴肩端面有没有压溃变形，一旦发现磨损量超过0.1mm就要及时更换，避免拉紧失效引发加工事故。从建模角度来说，绘制这个零件的三维模型时，需要重点保证各段同轴度、螺纹收尾位置、过渡圆角的尺寸准确性，尤其是拉头的圆弧轮廓、锥面角度，必须和标准参数完全一致，否则加工出来的零件无法和拉爪有效配合，安装后会出现拉紧故障。
