六轮摇臂式火星漫游探测车结构设计

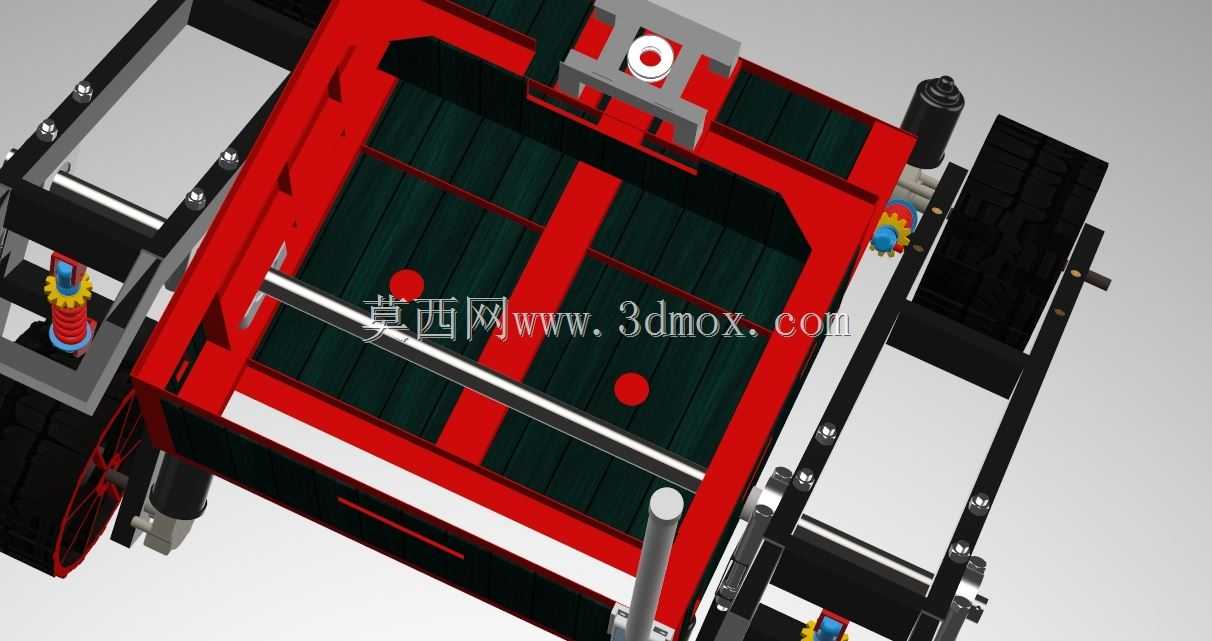

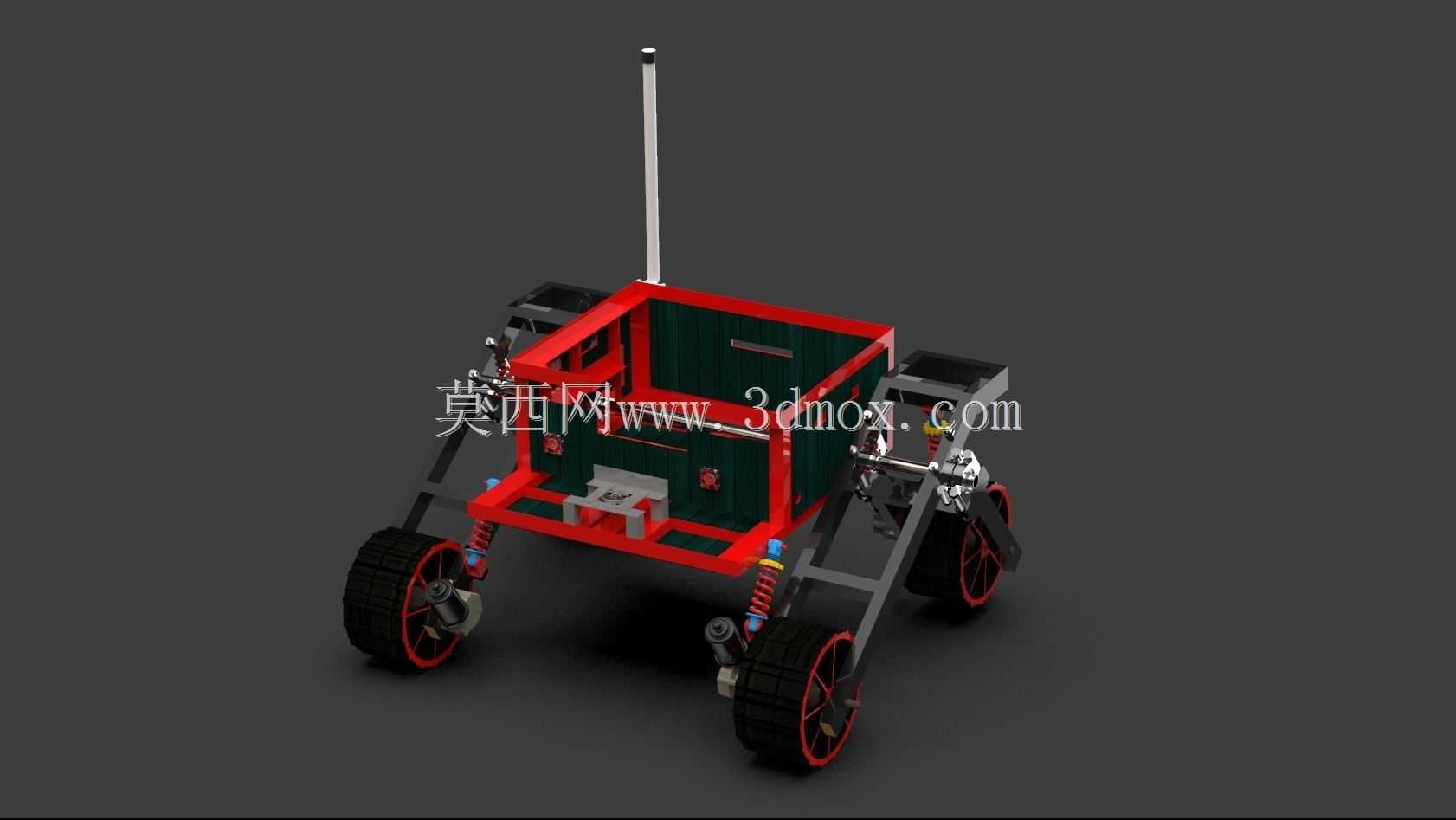

　　这款星球表面移动探测平台的设计，核心围绕地外天体非结构化地形的通行需求展开，整体采用六轮独立摇臂式行走架构，区别于常规地面车辆的刚性底盘设计，每侧摇臂通过铰接副与主承载舱体连接，能够在单个车轮遭遇凸起岩石、凹陷陨坑时，通过摇臂的摆角自适应调整轮体接地压力，避免单轮悬空导致的牵引力丧失，适配火星表面松软火壤、碎石密布、坡度起伏多变的行驶工况。主承载舱采用框架式箱型结构，外部以红色防护杆件做边角加强，既能够为舱内搭载的探测载荷、供电模块、控制单元提供安装基准，也可以在着陆冲击、行驶颠簸过程中通过框架形变吸收部分冲击能量，舱体内部预留的标准化安装接口，可根据不同探测任务需求，搭载光谱分析设备、表层土壤取样机构、气象传感组件等不同载荷，

　　舱体顶部预留的直立杆安装位，可用于布置通信天线、全景相机等需要高位部署的组件，避免行驶过程中舱体结构遮挡信号或视野。行走系统的每一个车轮都搭配独立的弹簧阻尼减振单元，减振器上端与摇臂铰接，下端直接连接轮组驱动桥，能够过滤行驶过程中来自轮端的高频振动，避免振动传递到舱体内部影响精密探测元件的工作精度，轮体表面采用深齿形防滑胎面设计，增大与松软火壤的接触抓地力，轮辋做轻量化镂空处理，在保证结构强度的前提下降低整体簧下质量，提升行走系统的响应速度。设计过程中首先对火星表面常见地形特征做了工况归类，区分了平坦火壤区、碎石密集区、25度以内斜坡区、15厘米以下障碍跨越区四类典型场景，针对每类场景做了摇臂摆角的极限校核，

　　确保单侧摇臂上下摆角达到设计阈值时，不会与舱体结构、相邻轮组发生运动干涉，同时对整车的质心位置做了反复调整，将重量较大的电池、控制模块布置在舱体底部区域，降低整车质心高度，保证在斜坡行驶、单侧越障时的侧倾稳定性，避免发生倾覆风险。从安装边界来看，整车行走机构完全展开后，横向轮距控制在合理范围内，能够适配着陆器的搭载舱尺寸约束，纵向轴距满足前后轮越障时的载荷分配要求，所有铰接位置都预留了润滑与密封结构的安装空间，考虑到地外环境的温差变化，铰接副的配合间隙选取了适配宽温域的公差带，避免极端低温下构件收缩导致的运动卡滞。摇臂构件采用镂空桁架式结构设计，在保证抗弯、抗扭强度的前提下尽可能降低结构自重，每处铰接点都设置了硬限位结构，

　　限制摇臂的极限摆动角度，防止行驶过程中摇臂摆角过大导致的结构失稳。轮组的驱动单元采用轮毂集成式设计，将驱动电机、减速机构集成在轮辋内部，减少传动链路的功率损耗，同时简化外部走线布局，降低线缆在复杂环境下的破损风险。舱体框架的杆件连接位置采用标准化快拆接口设计，便于在地面测试阶段快速拆装更换不同的测试组件，也方便后续根据任务需求调整舱体的容积大小。在结构校核阶段，针对着陆瞬间的冲击载荷，对摇臂与舱体的连接节点做了有限元强度分析，确保在3倍重力加速度的冲击下，连接节点不会发生塑性变形；针对行驶过程中的颠簸工况，对减振器的阻尼参数做了匹配调校，保证振动传递到舱体安装面时的加速度值满足精密载荷的安装要求。这款探测平台的设计没有照搬地面车辆的成熟架构，完全围绕地外天体的特殊使用环境做针对性优化，所有结构设计都服务于高通过性、高可靠性、轻量化这三个核心指标，既能够作为星球探测任务的移动载体参考，也可作为地面复杂地形巡检机器人的结构设计参考，其摇臂悬架的自适应调节思路，同样可以迁移到矿山巡检、灾后救援等非结构化地形作业的移动设备设计中。
