双轴槽式洗矿洗石设备结构设计

　　在砂石骨料加工、露天矿山采选、非金属矿提纯的生产环节里，含泥量超标的原料会直接影响后续破碎、筛分、分选工序的效率，甚至造成筛网糊堵、破碎机腔结料、精矿品位不达标的问题，这类槽式双轴洗选设备，就是针对高粘土含量原料设计的强力擦洗装备，和传统滚筒洗石机相比，它的槽体容积更大，物料在槽内的停留时间更长，双轴交错布置的搅拌叶片能对物料形成持续的揉搓、翻转、碰撞作用，把包裹在矿石、砂石表面的粘性泥团打散、剥离，再通过槽体溢流口把混着泥污的废水排出，完成原料的清洗脱泥作业。

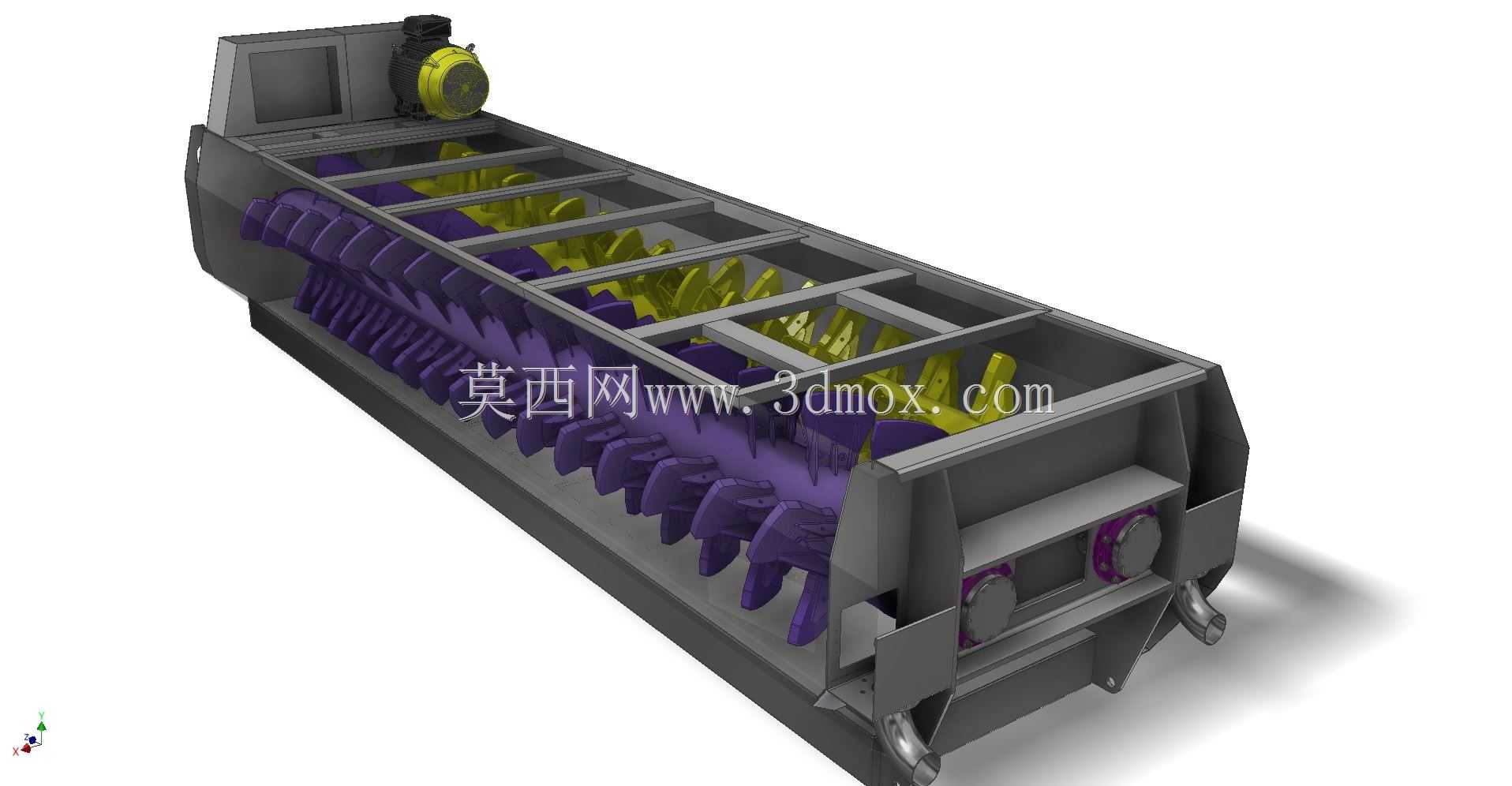

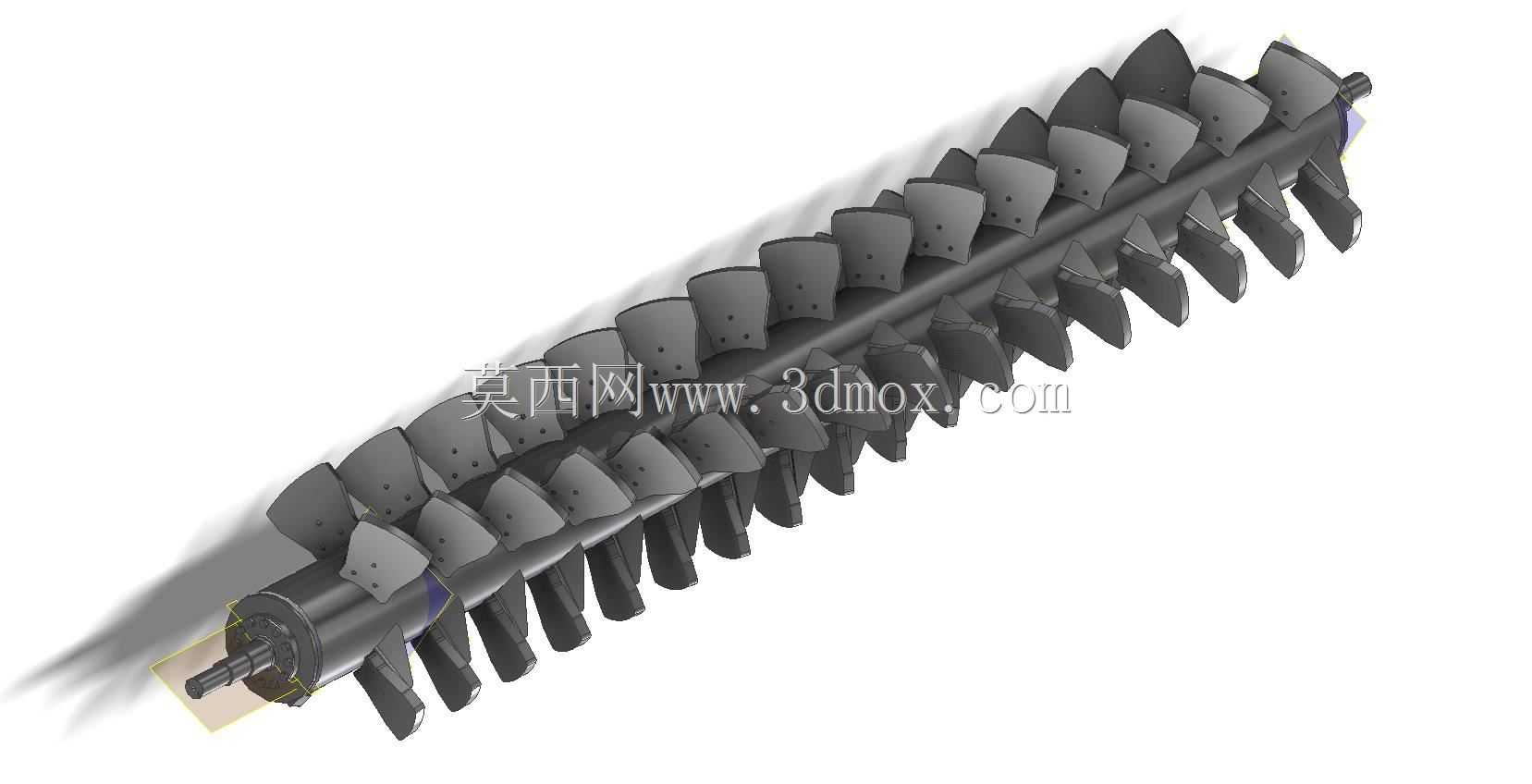

　　从结构设计的角度看，这套设备的主体采用长槽型焊接箱体结构，槽体内部做了耐磨衬板的安装预留，因为长期被砂石、矿浆冲刷，槽体内壁如果直接用普通钢板焊接，使用寿命会大幅缩短，设计时在槽壁、槽底都预留了衬板安装的螺栓孔位，后期维护时可以直接更换磨损的衬板，不用整体更换槽体。两根平行布置的搅拌轴贯穿槽体长度方向，轴上的叶片采用交错螺旋排布方式，一方面在旋转时推动物料从进料端向出料端缓慢移动，另一方面相邻轴上的叶片在啮合区间会形成强烈的剪切揉搓作用，把粘结在大块物料表面的粘土强行刮落，针对含泥量超过20%的红土矿、风化砂原料，这种双轴交错的结构比单轴洗选设备的擦洗强度高出40%以上，不会出现泥团打散不彻底、成品料含泥量超标的问题。

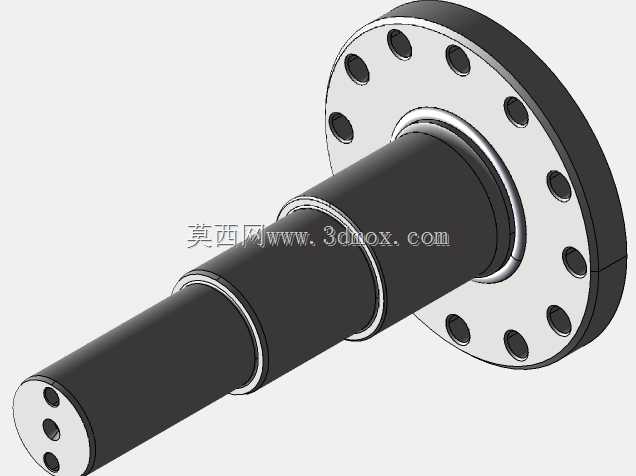

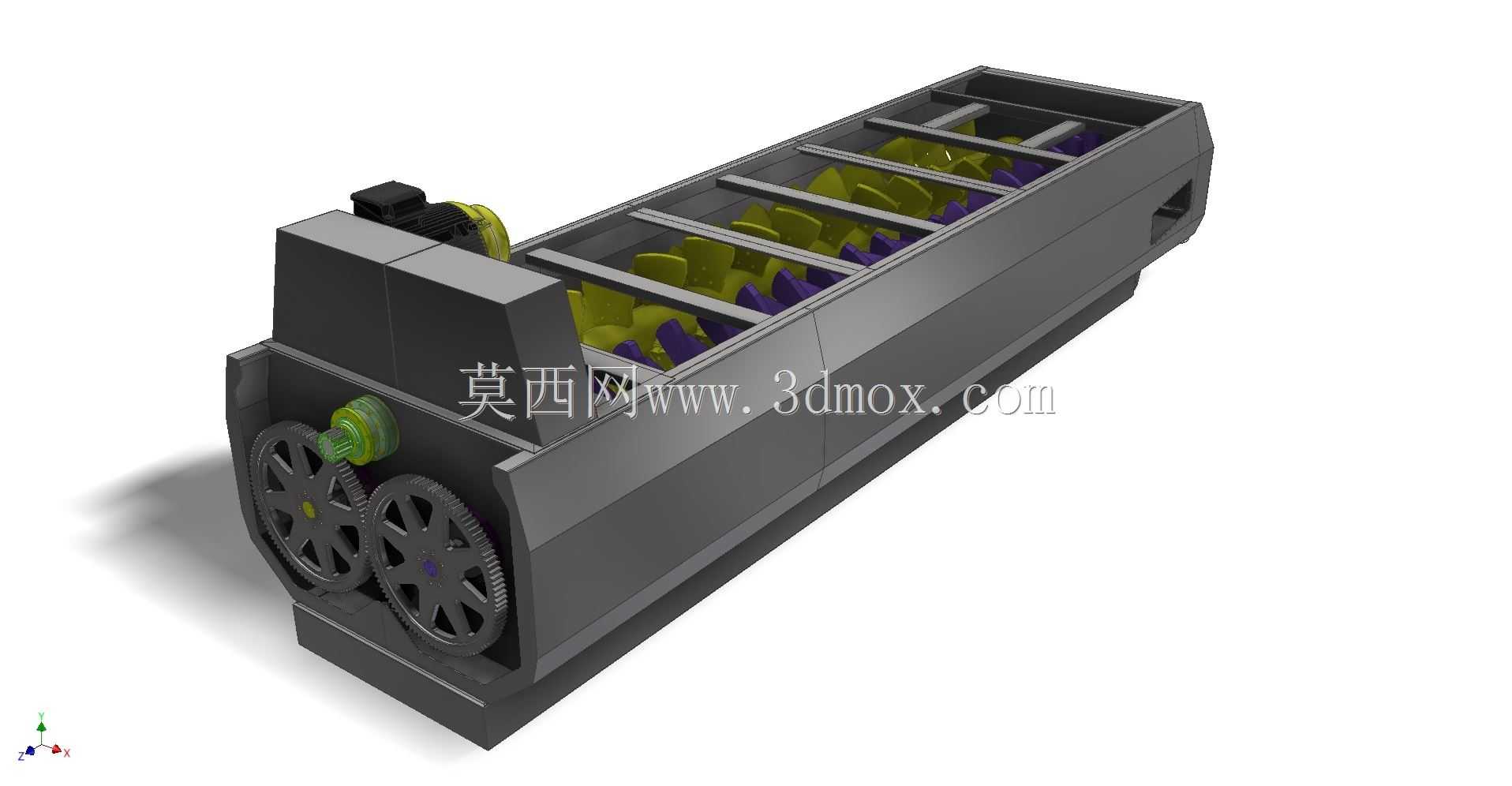

　　设备的传动端布置在槽体的出料侧，采用齿轮啮合的双轴同步传动结构，电机通过减速机带动主动轴旋转，主动轴端的大齿轮和从动轴端的齿轮啮合，保证两根轴的旋转方向相反，转速匹配，避免叶片在转动过程中发生干涉。传动区域的密封设计是这类设备的设计重点，因为洗选作业时槽内充满矿浆，一旦密封失效，矿浆进入轴承座或者齿轮箱，会快速磨损传动部件，设计时在轴端采用了多层组合密封结构，外侧是耐磨橡胶的防尘圈，阻挡大颗粒砂石进入密封腔，中间是填料密封层，持续阻挡矿浆渗漏，内侧还有骨架油封做二次防护，同时轴承座采用外置式安装，和槽体内部的矿浆区域完全隔开，避免轴承长期浸泡在矿浆里失效。

　　从安装边界的尺寸来看，这类设备的整体长度根据处理量不同通常在6米到12米区间，槽体宽度在1.2米到2.2米之间，安装时需要提前做混凝土基础，基础上预留地脚螺栓的安装孔，因为设备运行时双轴搅拌会产生持续的动载荷，基础的承重能力需要达到设备满水满载重量的1.5倍以上，避免运行时出现设备移位、振动过大的问题。进料端通常布置在槽体的高位侧，和上游的给料机、皮带输送机衔接，出料端在槽体的低位侧，清洗完成的物料通过叶片推送至出料口，落到下游的皮带输送机上进入下一道工序，槽体的溢流口布置在进料端附近的槽壁上，控制槽内的液位高度，保证打散的泥污能够随着溢流的废水及时排出，不会随着干净物料进入出料端。

　　在实际选型应用时，需要根据原料的含泥量、物料粒度、处理量来调整轴的转速、叶片的安装角度以及槽体的有效长度，比如处理含泥量高、粘土粘性大的铝土矿、锰矿原料时，可以适当降低轴的转速，延长物料在槽内的停留时间，增强揉搓擦洗的效果；如果是处理普通的建筑用风化砂，含泥量在10%左右，可以适当提高轴的转速，加大物料的推进速度，提升整体处理效率。叶片的材质通常采用高锰钢或者耐磨合金钢铸造，因为长期和硬质矿石、砂石摩擦，普通碳钢叶片的磨损速度极快，高锰钢材质在受到冲击载荷时会形成表面硬化层，耐磨性能是普通碳钢的5倍以上，能够有效降低设备的易损件更换频率。

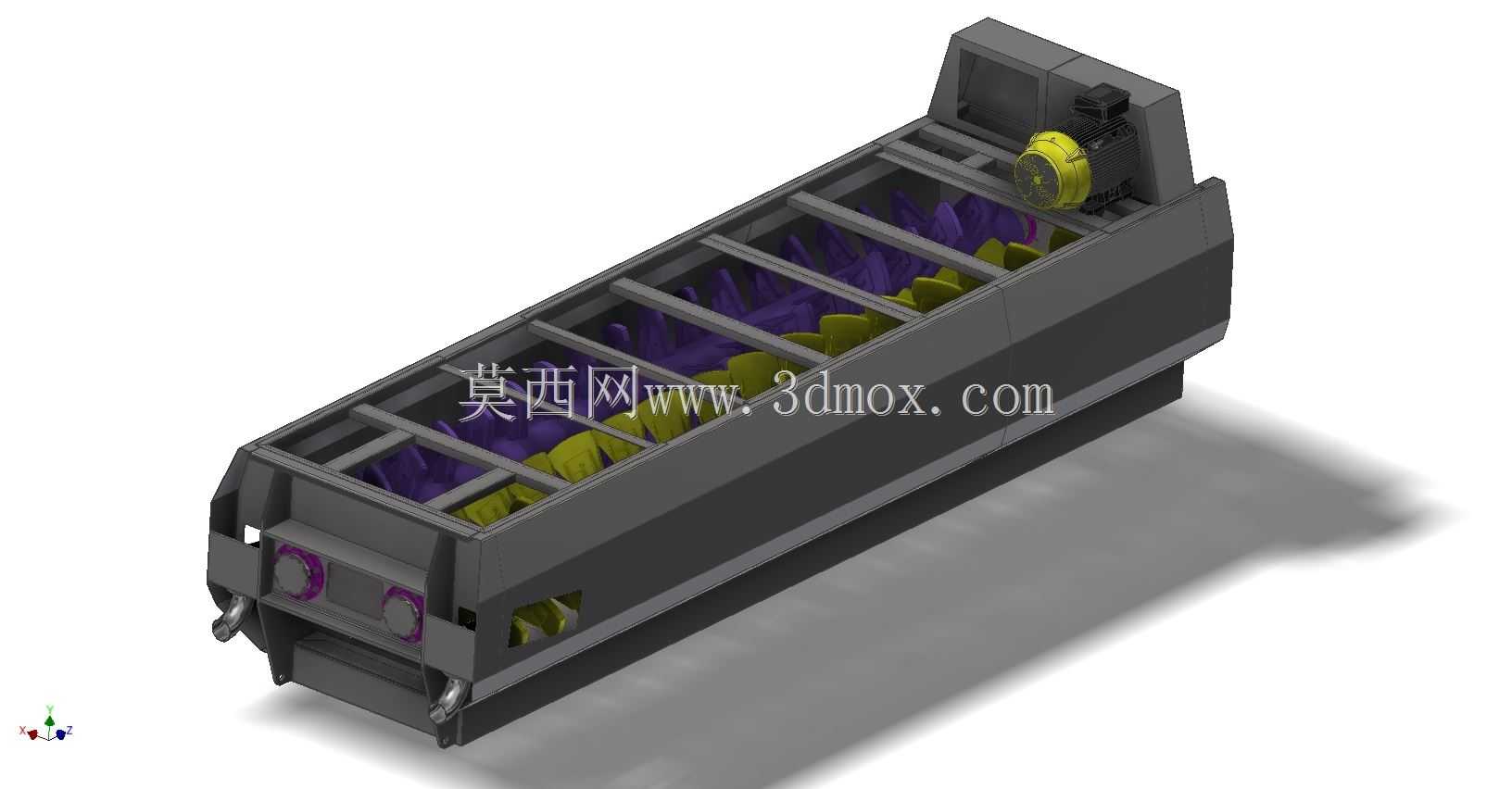

　　另外在槽体的上部设计有可拆卸的防护盖板，一方面防止设备运行时槽内的矿浆飞溅，造成现场作业环境的污染，另一方面也能避免大块物料从槽体蹦出，造成安全隐患，盖板上预留有观察口，可以在设备运行时观察槽内的物料擦洗情况、液位高度，不用频繁拆开盖板检查。设备的进料口位置还设计有喷淋水管的安装接口，作业时可以通入压力水，配合叶片的搅拌作用，加速泥团的溶解和分散，提升清洗效率，喷淋水的压力通常控制在0.2MPa到0.3MPa之间，压力过大容易造成槽内液位波动大，物料还没充分清洗就被溢流带走，压力过小则起不到辅助冲洗的作用。

　　从三维建模的角度来说，这套模型完整还原了设备的所有结构细节，包括槽体的焊接拼缝位置、衬板的安装孔位、搅拌轴的叶片排布、传动端的齿轮啮合结构、轴承座的安装位置、密封组件的结构，还有电机减速机的安装支座，在做生产线整体布局设计时，可以直接导入这套模型，对接上下游的给料、输送设备，提前核对设备的安装空间、接口位置、检修预留空间，避免现场安装时出现设备干涉、检修空间不足的问题。尤其是在做选矿厂、砂石厂的三维工厂设计时，这类核心洗选设备的模型精度直接影响整体管线、输送带的布置精度，模型里所有的安装法兰、接口尺寸都和实际工业应用的设备尺寸一致，不需要再做额外的尺寸修正，能够大幅提升设计效率。
