三级串联式球磨机工业研磨设备结构

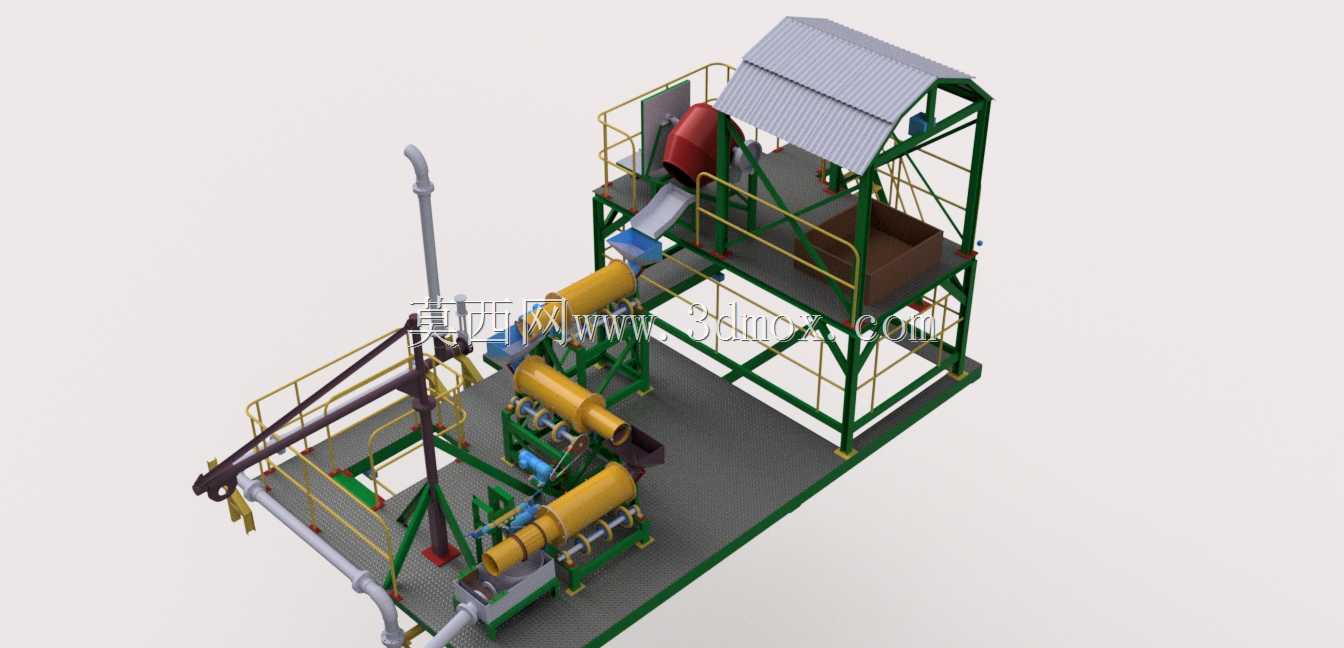

　　这套三级串联研磨装置，主要面向矿山选矿、建材原料制备、工业固废资源化处理等场景的连续粉磨作业，区别于单筒球磨机单次研磨的粒度局限，三级筒体顺次衔接的结构可以完成从粗碎后物料到合格细粉的全流程加工，省去多台单磨机之间的中转输送环节，减少物料转运过程中的撒漏与能耗损失。从现场安装的布局来看，整套设备搭载于一体化钢制机架平台上，平台设置有带安全护栏的操作检修通道，顶部配套防雨遮阳棚架，既可以适配室内厂房的固定安装，也能满足野外选矿作业点的露天布设需求，机架底部预留的地脚螺栓孔位，可根据现场地基承载力调整固定方式，单套设备的安装占地边界控制在长8米、宽4米、高6.5米范围内，不需要额外搭建多层操作平台，降低现场基建的投入成本。

　　设备的核心研磨单元采用三个同轴线顺次排布的卧式筒体，每个筒体的研磨腔室依次缩小，内部装填不同直径的研磨介质：第一级腔室装填大直径钢球，负责将入料粒度10-20mm的矿石、矿渣或熟料进行粗磨，将物料破碎至1mm以下；第二级腔室装填中等直径研磨体，完成中磨作业，将物料粒度进一步细化至0.1mm级；第三级腔室装填小直径钢段或微球，完成精细粉磨，最终出料粒度可根据工艺需求调整至0.074mm甚至更细的级别，三个筒体之间采用密封式溜槽衔接，避免粉料外泄，同时每一级筒体的出料端都设置有格筛结构，拦截过大的研磨体与未磨透的粗颗粒，使其返回对应腔室继续研磨，不会进入下一级造成卡堵。驱动系统采用单电机配套减速机构的传动设计，

　　通过联轴器与三级筒体的共同主轴连接，相比多电机分别驱动的方案，传动链更短，运行过程中的同步性更好，不会出现各级筒体转速不匹配导致的物料堆积问题，设备的进料端设置有倾斜式进料溜槽，搭配顶部的受料斗，可直接对接皮带输送机或斗式提升机的出料口，不需要额外配置进料装置，出料端配套密闭式出料管道，可直接连接后续的分级设备或者输送泵，实现全流程密闭作业，减少粉尘外溢。从结构设计的细节来看，整套设备的机架采用型钢焊接成型，关键受力位置做了加筋板强化，能够承受筒体转动过程中研磨体抛落产生的交变载荷，护栏高度符合工业操作安全规范，检修通道的踏板采用花纹钢板铺设，防滑性能满足湿滑作业环境的使用需求，筒体的衬板采用可更换的耐磨材质设计，

　　当衬板磨损到阈值后可以直接通过筒体上的检修门更换，不需要整体拆解筒体，大幅降低后期维护的工作量。在实际生产场景中，这套设备可以适配金属矿选矿流程中的矿石粉磨工序，让有用矿物充分单体解离，为后续的浮选、磁选作业提供合格粒度的矿浆；也可以用于水泥生产环节的熟料粉磨，或者工业固废如钢渣、矿渣的资源化处理，将废渣研磨成符合建材要求的微粉掺合料；在耐火材料、陶瓷原料制备领域，也能通过调整内部研磨体的材质与级配，完成高硬度原料的细磨作业。设备的管路布局充分考虑了日常维护的便利性，润滑点都集中布置在靠近检修通道的一侧，操作人员不需要进入设备底部就能完成日常注油保养，配套的吊装挂点设置在机架顶部的横梁位置，后期更换筒体、电机等重型部件时，可以直接通过车间航吊或者现场临时吊装设备完成作业，不需要额外搭建吊装支架。
