自动车床用内螺纹连接轴套结构设计

项目分类:通用机械零部件 发布时间:2022-01-04 ID:486795
  • 自动车床用内螺纹连接轴套结构设计
  • 自动车床用内螺纹连接轴套结构设计
  • 自动车床用内螺纹连接轴套结构设计

  在走芯式自动车床的加工工位布局中,这类带内螺纹的轴套类零件属于工位动力传输与刀具装夹定位的核心衔接部件,主要适配Tornos Deco Sigma 20系列纵切自动车床的侧铣动力头安装位,承担着动力输出轴与快换刀夹之间的扭矩传递、轴向定位以及同轴度校正的作用。从实际加工场景来看,纵切车床加工细长轴类零件时,侧铣工位的振动控制直接决定了槽加工、横钻孔的表面粗糙度与尺寸精度,而这个内螺纹轴套正是抑制动力头径向跳动的关键结构件。

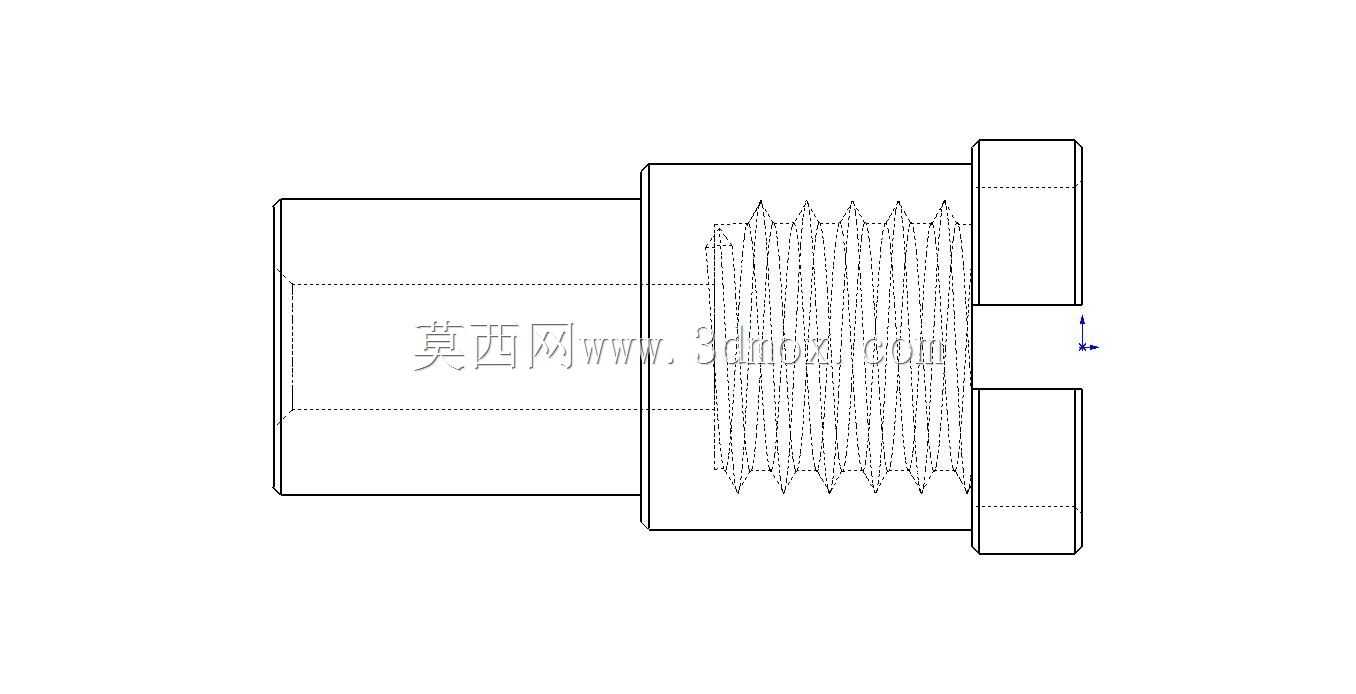

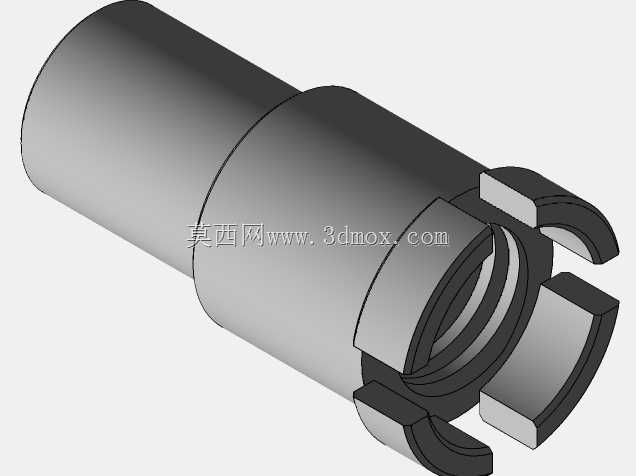

  从结构设计逻辑来看,零件采用阶梯轴式的外形布局,左侧大直径外圆为与车床动力头安装座的配合面,采用h6级公差的间隙配合设计,装配时可通过安装座侧面的紧定螺钉实现周向锁止,避免轴套在高速回转时出现打滑移位;中间段的外圆做了退刀槽设计,为外圆精加工时的砂轮越程预留空间,同时也能减少装配时与安装座端面的接触面积,降低端面平面度误差对装配同轴度的影响。右侧的两段对称凸台结构为刀夹安装的定位基准面,两个凸台的相对面做了磨削加工,表面粗糙度控制在Ra0.8以内,与快换刀夹的定位槽配合时可实现0.01mm以内的重复定位精度,满足批量加工时的快换刀精度要求。

  核心的内螺纹段位于零件中部的空腔内,采用细牙普通螺纹设计,相比粗牙螺纹具备更好的自锁性能与传动精度,螺纹中径公差带选用6H级,与动力头输出轴的外螺纹配合时,可保证螺纹副的配合间隙控制在0.02mm以内,既能够稳定传递额定扭矩,也能在刀夹受到切削冲击时起到一定的缓冲作用,避免刚性连接导致的螺纹崩牙问题。螺纹段的两端都设计了内倒角,入口端的倒角为120度,方便输出轴螺纹的旋入导向,同时去除螺纹入口处的毛刺,避免装配时铁屑嵌入螺纹副造成卡滞;末端的倒角为45度,可在螺纹旋合到位时与输出轴的轴肩端面形成贴合定位,进一步提升轴向定位的可靠性。

  从安装边界尺寸来看,零件的总长度控制在动力头安装座的允许伸出长度范围内,避免轴套伸出过长导致回转时的动平衡超标;左侧外圆的直径与安装座的内孔直径匹配,装配后轴套的端面与安装座端面的平行度误差不超过0.015mm,保证动力输出的同轴度。内螺纹的有效旋合长度设计为螺纹公称直径的1.2倍,既满足扭矩传递所需的螺纹接触面积要求,也避免了过长旋合长度导致的加工难度提升与装配卡顿问题。零件的内部空腔除了螺纹段之外,末端做了直径略大于螺纹小径的光孔设计,一方面可以减少内螺纹的加工长度,降低攻丝时的刀具负载,另一方面也能容纳螺纹旋合时挤出的润滑脂,避免润滑脂堆积造成的装配压力异常。

  在实际使用过程中,这类轴套需要定期检查内螺纹的磨损情况,当螺纹副的配合间隙超过0.05mm时就需要及时更换,否则会导致侧铣加工时出现振纹,严重时甚至会造成刀具崩损。设计时特意将轴套的材质选用合金结构钢,经过调质处理后硬度达到HB220-250,既具备足够的强度传递扭矩,也有一定的韧性承受切削冲击,表面做了发黑处理,提升车间环境下的防锈能力,延长零件的使用寿命。零件的所有锐边都做了R0.3的倒钝处理,避免装配时划伤操作人员,也减少应力集中导致的零件开裂风险。
