便携数据存储一体式USB打火机结构设计

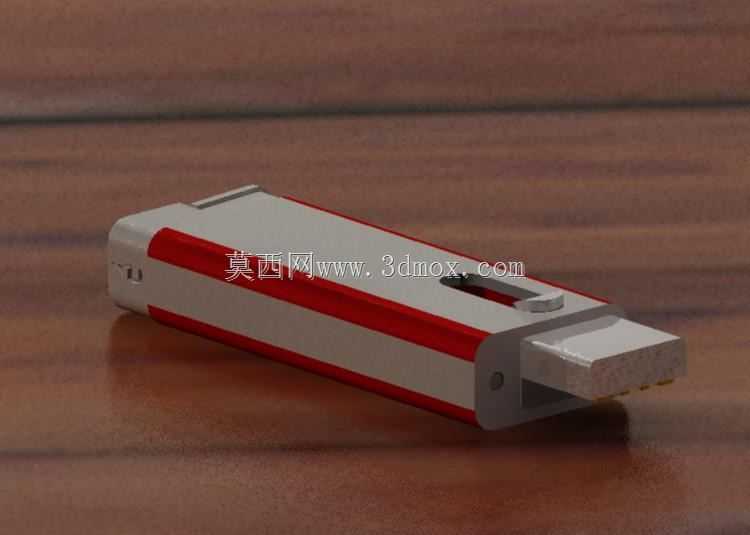

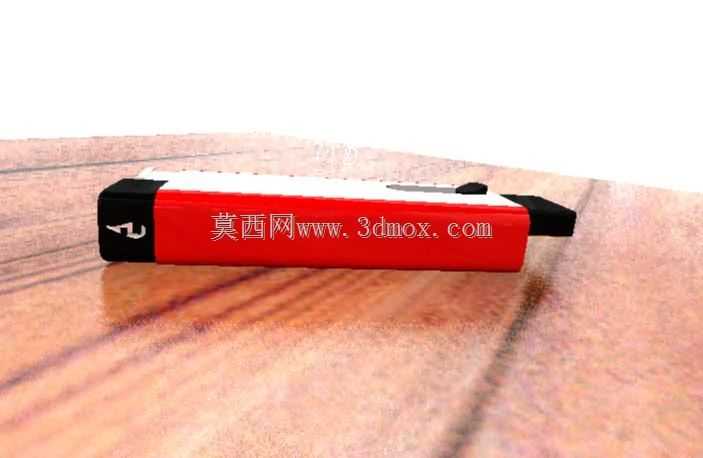

　　这款集成数据存储功能的USB打火机，在结构设计上首先考虑了随身携行的使用场景，整体外形参照常规U盘的尺寸边界做适配，长度控制在70mm以内，宽度20mm左右，厚度不超过10mm，可直接放入牛仔裤口袋、通勤卡包甚至笔记本的笔槽位，不会额外增加携带负担，完全匹配日常通勤、短途差旅的随身物品收纳逻辑。从功能集成的角度出发，设计时将存储模块与点烟模块做了物理分区，靠近USB公头的一侧布置闪存芯片与USB控制电路，这部分结构完全遵循通用U盘的尺寸规范，可直接插入电脑、车载USB接口、充电头的数据传输或取电端口，不需要额外转接线，插拔行程与普通U盘保持一致，避免出现接口卡滞、插入深度不足导致的数据传输中断问题。点烟模块布置在机身另一端，

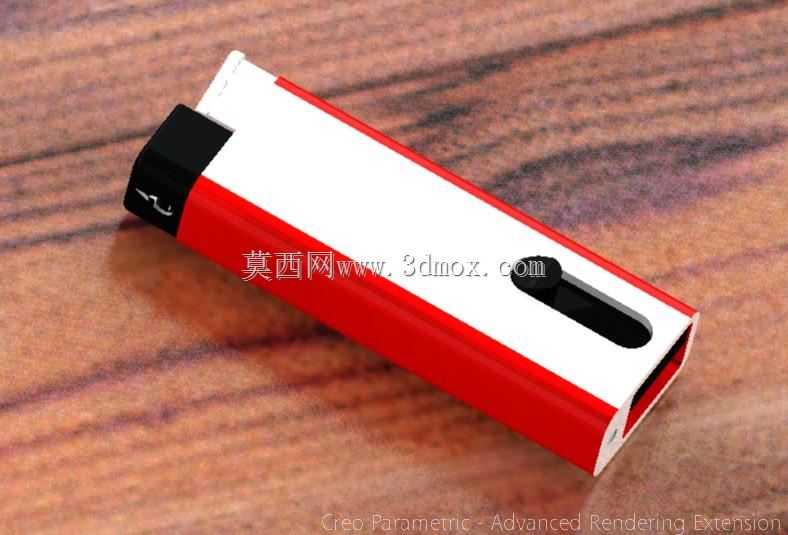

　　采用发热丝接触式点烟结构，发热丝区域做了内凹1.5mm的防护设计，平时由滑动式上盖覆盖，滑动行程设置为12mm，推到顶端时自动触发电热回路，同时上盖会锁定在开启位置，避免使用过程中滑盖回缩烫伤手指，松开后滑盖在复位弹簧作用下自动归位，切断加热回路，同时将发热丝完全封闭在机身内部，防止口袋内的织物碎屑、灰尘落到发热丝上造成积碳，延长发热元件使用寿命。机身外壳采用上下扣合的装配结构，扣合位设置在机身侧面的分型线上，卡扣间距控制在15mm，保证外壳装配后缝隙均匀，没有翘边问题，外壳壁厚设置为1.2mm，兼顾结构强度与轻量化要求，表面做细磨砂处理，既不容易残留指纹，也能增加手持时的摩擦力，从口袋取出时不会因为手滑掉落。

　　内部的电路排布做了分层设计，存储电路层与点烟供电层之间设置0.3mm厚的耐高温绝缘隔板，避免点烟时发热丝的余温传导到存储芯片，造成闪存工作温度异常，影响数据存储稳定性。供电部分采用微型聚合物电芯，电芯容量匹配点烟模块的功耗需求，同时预留存储模块的取电冗余，电芯周围包裹1mm厚的缓冲泡棉，既可以吸收日常携带时的磕碰冲击，也能起到一定的隔热作用。USB接口部分做了金属包边加固，插拔寿命按照10000次以上的标准设计，接口与机身外壳的衔接位置做了R0.5的圆角过渡，避免插拔时刮伤电脑USB接口周围的外壳漆面。点烟端的发热丝采用镍铬合金材质，固定在耐高温陶瓷基座上，基座与机身外壳之间设置隔热空气层，减少点烟时的热量向外壳传递，

　　连续点烟10秒的情况下，外壳表面温度不超过40摄氏度，不会出现烫手的问题。滑盖的滑动轨道采用一体化注塑成型，轨道内设置阻尼凸点，滑动时的阻尼感均匀，不会出现松垮晃动的问题，滑盖表面设置防滑凸纹，方便单手推动操作。在实际使用场景中，这款产品同时满足了差旅人士携带电子文件、临时点烟的两类需求，不需要同时携带U盘和打火机，减少随身物品的数量，尤其适合经常短途出差、需要随时拷贝工作文件同时有吸烟需求的用户，在机场、高铁站等安检场景下，符合常规电子存储设备的携带规范（注：实际携带需遵守各场所安检规定）。设计过程中还考虑了不同使用环境的适配性，机身的密封等级达到日常防泼溅水平，意外被少量雨水溅到、或者放在潮湿的口袋内，不会造成内部电路短路，日常使用的可靠性更高。机身侧面没有额外突出的按键，所有功能通过滑盖的滑动动作触发，避免放在口袋内被其他物品挤压误触发加热功能，提升携带的安全性。内部走线采用FPC柔性排线，连接各个功能模块，排线的弯折半径设置为3mm，能够承受日常使用中的轻微形变，不会出现排线断裂的问题。整机的装配螺丝全部隐藏在滑盖下方的内部位置，机身外表面没有裸露的螺丝孔，整体外观更加简洁流畅，也避免螺丝长期接触汗液出现锈蚀的问题。
