模块化拼接立方体杆条组合结构

　　这类杆条拼接式立方体框架结构，在教学实训、小型工装搭建、创意结构验证场景中有着很高的实用价值，不同于一体化成型的立方体框架，拆分式的杆条与节点设计，能够让使用者直观理解空间框架的受力传递逻辑，在机械基础教学的装配实训环节，学生可以通过逐件拼接的过程，掌握空间正交结构的定位逻辑、节点配合的公差控制要点，不需要复杂的工装夹具就能完成整套结构的组装，大幅降低实训环节的物料成本与操作门槛。

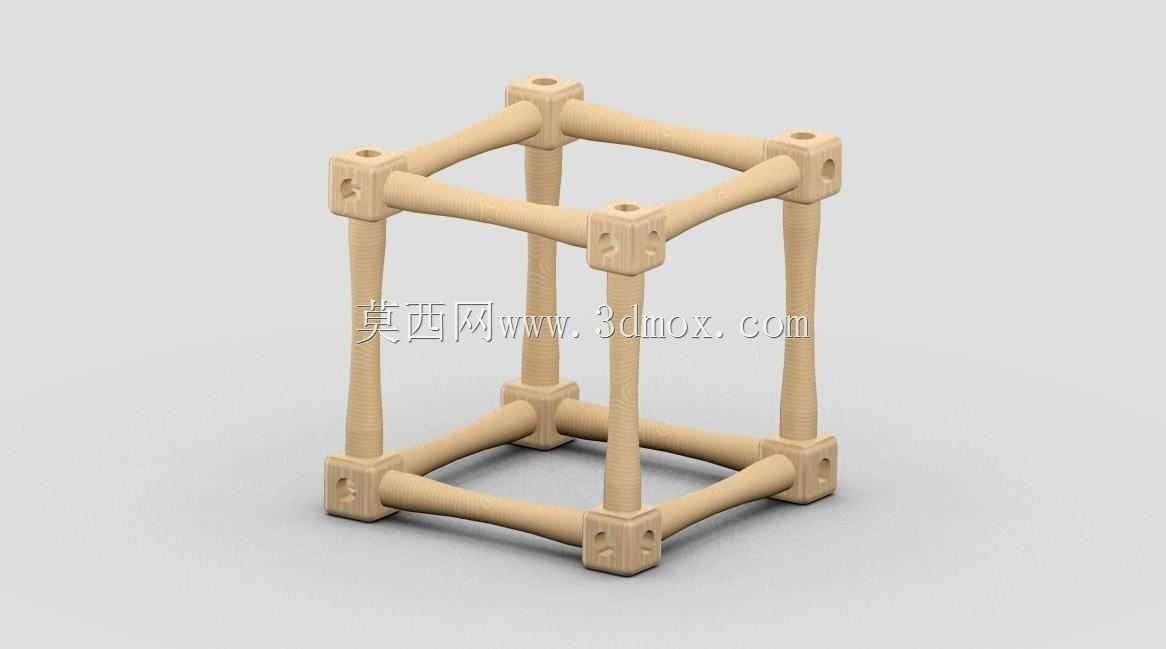

　　从结构功能特性来看，整套构件分为两类核心零件，一类是带多向连接孔的立方节点块，另一类是两端带定位轴的连接杆条，节点块的三个正交方向均设置了与杆条端部匹配的连接位，能够保证每根杆条安装后都处于严格的空间正交状态，不会出现角度偏斜导致的框架扭曲。杆条本身做了等直径的柱身设计，两端的定位轴与节点孔采用小间隙配合，既能够保证手动组装时的顺畅度，又不会因为间隙过大导致组装完成后框架出现晃量，节点块的边角做了小圆角过渡，避免组装过程中尖锐边角划伤操作人员，同时也能减少应力集中，提升节点件的重复使用寿命。

　　设计过程中，首先要确定整套框架的外接空间边界，也就是组装完成后的立方体整体长宽高尺寸，这个尺寸需要匹配常见的教学实训操作台的摆放空间，同时要兼顾单根杆条的长度不会过长导致存放时出现弯曲变形。节点块的尺寸设计需要兼顾三个方向连接孔的壁厚要求，不能因为开孔导致节点块的结构强度不足，在承受侧向推力时出现开裂，连接孔的深度要经过核算，保证杆条插入后有足够的配合长度，不会在轻微受力时出现脱开的情况。杆条的直径选择需要匹配整体框架的尺寸比例，过细的杆条会导致框架整体刚性不足，受力后出现明显的弯曲形变，过粗的杆条则会提升整体重量，不便于手动搬运与反复拆装。

　　在实际应用中，这类结构除了教学实训用途外，还可以作为小型设备的外部支撑框架使用，比如小型检测仪器的外框、桌面级实验装置的承载架，只需要在节点块上预留对应的安装螺孔，就可以直接固定设备的面板、功能模块，不需要额外焊接或者粘接，拆装调整都非常方便。如果需要拓展框架的尺寸，只需要增加对应数量的节点块与杆条，就可以拼接成更大尺寸的长方体框架，不需要重新开模制作特殊规格的零件，通用化程度很高。

　　安装过程中不需要专用工具，只需要将杆条两端的定位轴对准节点块对应的连接孔，垂直按压到位即可，组装顺序可以从底部平面开始，先拼接出底部的四边形框架，再依次安装竖向的支撑杆条，最后拼接顶部的四边形框架，整个组装过程单人即可完成，不需要额外的辅助固定。组装完成后的框架整体形位公差可以通过节点块的加工精度保证，只要节点块的三个连接孔保持严格的正交垂直度，组装后的框架上下平面平行度、杆件之间的垂直度都能满足常规使用要求，不需要额外的校准调整。如果需要拆解存放，只需要沿杆条的轴向施力将杆条从节点块中拔出即可，拆解后的零件可以分类收纳，占用的存储空间远小于一体化成型的框架结构，非常适合需要频繁搬运、反复拆装的使用场景。

　　在结构强度验证环节，这类正交框架的受力主要由竖向杆条承受垂直方向的载荷，水平方向的杆条主要起到维持框架形态、抵抗侧向形变的作用，节点块作为力的传递枢纽，需要承受不同方向杆条传递的载荷，因此在节点块的结构设计中，连接孔的周边做了局部加厚处理，避免孔位受力后出现胀裂。杆条的柱身部分做了等强度设计，整根杆条的应力分布均匀，不会出现局部应力过大导致的断裂问题，即使在框架承受额定范围内的侧向推力时，杆条的弹性形变也在可恢复范围内，不会出现永久变形。
