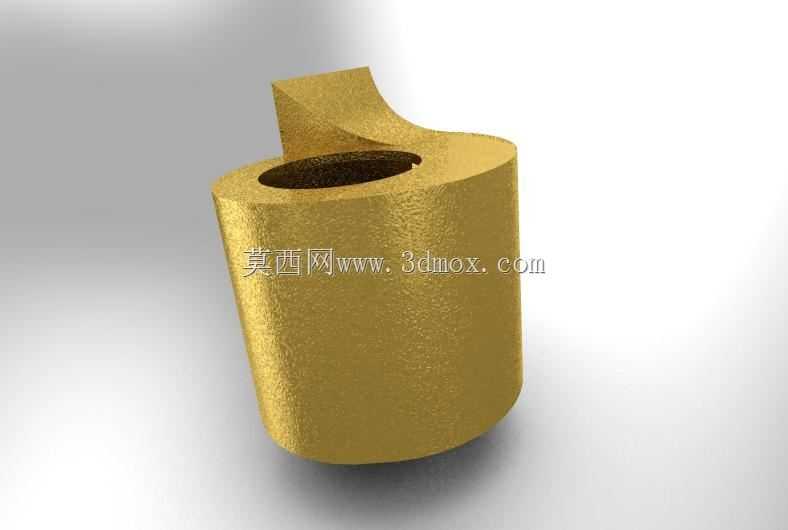

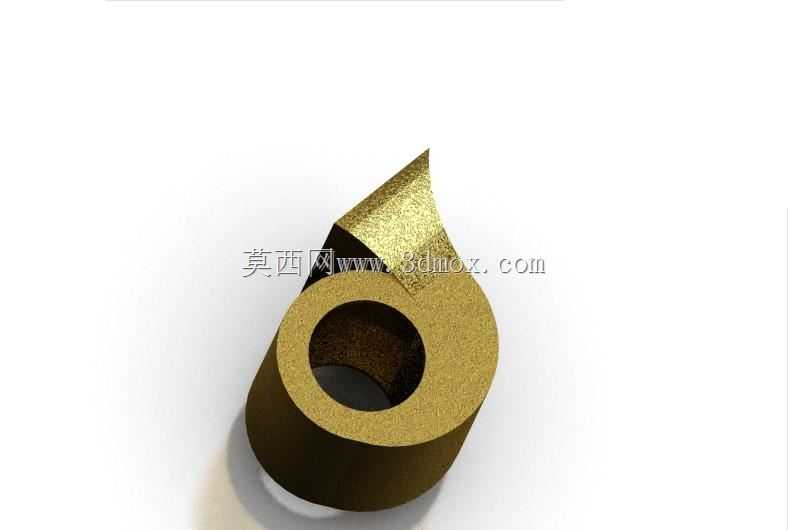

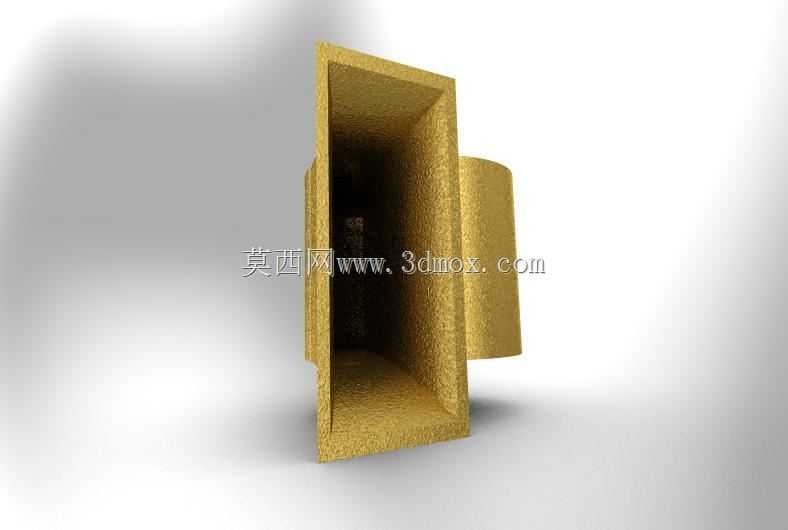

偏置旋转混合结构鼓风机外壳

项目分类:通用机械零部件 发布时间:2022-01-04 ID:486799
  • 偏置旋转混合结构鼓风机外壳
  • 偏置旋转混合结构鼓风机外壳
  • 偏置旋转混合结构鼓风机外壳

  在工业通风、车间除尘、物料气力输送等场景中,鼓风机作为核心气源动力部件,其外壳的结构合理性直接决定整机运行效率、气流稳定性以及运行噪音水平。这款采用偏置旋转混合成型思路设计的鼓风机外壳,完全围绕离心式鼓风的气流运动逻辑做结构优化,区别于常规对称式蜗壳结构,其偏置的流道设计能够更好匹配叶轮旋转时的气流甩出轨迹,减少气流在壳体内壁的折返撞击损耗。从实际工程应用角度看,这类外壳多用于中低压离心通风场景,适配小型车间工位送风、小型除尘设备的气源单元、粮食加工环节的轻物料输送等工况,安装时需要匹配对应功率的叶轮组件,预留出叶轮与壳体内壁的均匀间隙,避免运行过程中出现叶轮擦碰壳体的故障。设计过程中首先确定了核心安装基准,也就是中心的轴孔结构,

  这个轴孔需要匹配叶轮的轴承座安装尺寸,保证轴系的同轴度公差控制在合理范围内,避免运行时出现轴系振动。偏置的出风段结构采用混合壳特征构建,流道截面从叶轮腔位置开始逐步过渡到出风口的矩形/圆形接口,截面面积的变化率经过反复校核,保证气流在流道内的流速平稳变化,不会出现局部流速突变引发的涡流噪音。壳体的壁厚根据常用的钣金焊接或者铸造成型工艺做了适配,如果采用钣金焊接工艺,壁厚可选取1.5-2mm的冷轧钢板,拼接处做满焊处理后打磨内壁保证流道光滑;如果采用铸铝或者铸铁铸造工艺,壁厚可设置为3-4mm,预留出加工余量对轴孔安装位、出风口连接法兰面做二次机加工,保证安装面的平面度与位置度公差。安装边界方面,需要注意壳体底部的固定脚位尺寸,

  要和配套的机架安装孔位匹配,固定孔采用长圆孔设计的话,能够补偿一定的安装位置误差,降低现场安装的对位难度。出风口的连接法兰需要匹配对应规格的通风管道,法兰上的螺栓孔分布圆直径、孔径都要符合通用通风管道的连接标准,方便现场管路对接。另外,壳体的进风口端需要预留出集风器的安装台阶,保证集风器能够顺利嵌入叶轮进风口位置,减少进气端的气流泄漏。从结构强度角度看,偏置的出风段因为气流压力的作用,长期运行会承受一定的交变载荷,所以在流道的转角位置做了圆弧过渡处理,既能够减少气流阻力,也能够降低应力集中系数,避免长期运行出现结构开裂的问题。在建模过程中采用偏置旋转加混合扫掠的特征组合,能够精准控制流道的型线,相比单纯的旋转成型结构,

  这种混合结构能够更好贴合气流的实际运动轨迹,经过流场仿真验证的话,能够有效提升风机的全压效率,降低同转速下的运行噪音。实际选型适配时,需要注意壳体的叶轮腔直径要和所选叶轮的外径匹配,单边间隙控制在叶轮外径的千分之五到千分之八之间,间隙过大会导致气流回流降低效率,间隙过小则容易因为加工或者安装误差导致擦碰。同时,壳体上需要预留出轴承座的安装定位面,保证轴承座安装后轴系的中心线和壳体中心基准重合,避免出现叶轮偏磨的情况。对于需要做防腐处理的应用场景,比如化工车间通风、含有腐蚀性气体的除尘工况,壳体成型后可以做喷塑或者镀锌处理,提升壳体的抗腐蚀能力,延长部件的使用寿命。
