CNC机床用冷却液油液分离装置结构

　　在CNC加工车间的日常运维中，冷却润滑液的性能衰减一直是困扰一线运维与工艺人员的常见问题，这款配套水箱使用的冷却液分离装置，正是针对机床运行过程中导轨润滑油、滚珠丝杠润滑脂混入冷却液箱导致的冷却液变质、润滑性能下降、冷却效率折损等痛点设计的功能组件。从实际应用场景来看，该装置直接对接机床原有水族式冷却水箱的循环回路，不需要对现有冷却系统做大规模管路改造，安装边界可以适配市面上多数中小型立式加工中心、数控车床的标准水箱舱位，整体轴向安装长度控制在常规水箱侧壁预留的安装孔位适配范围内，外接管路接头采用通用快插结构，不需要额外定制转接件，现场装配时只需要将装置的进液端对接水箱内的潜水泵出液侧，出液端延伸至油箱回收位即可完成基础布设。

　　从功能实现逻辑来看，装置运行时随冷却水泵同步工作，在冷却液循环流动的过程中，利用不同液体的密度差与流道结构设计，将混入冷却液中的浮油、脱落润滑脂成分从冷却液中分离出来，当分离出的废油在装置顶部集油腔积聚到一定压力阈值时，会自动通过旁通回路将分离出的废油导流回机床的废机油收集箱内，不需要额外配置动力源驱动分离过程，完全依托冷却系统本身的流体压力完成工作，也可以通过装置自带的手动释放阀，在日常设备点检时主动排空腔体内积存的废油，避免长期积油导致的分离效率下降。

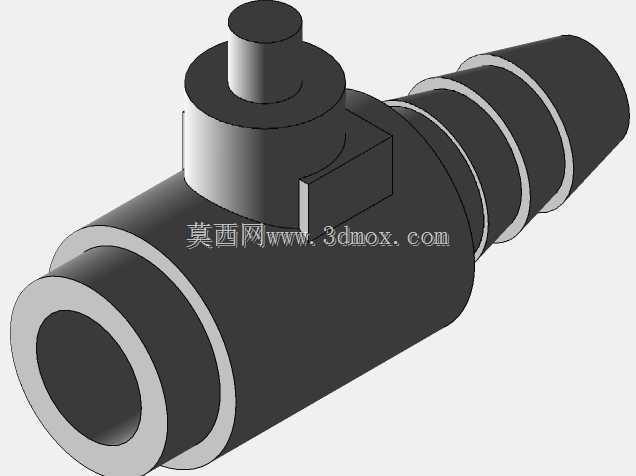

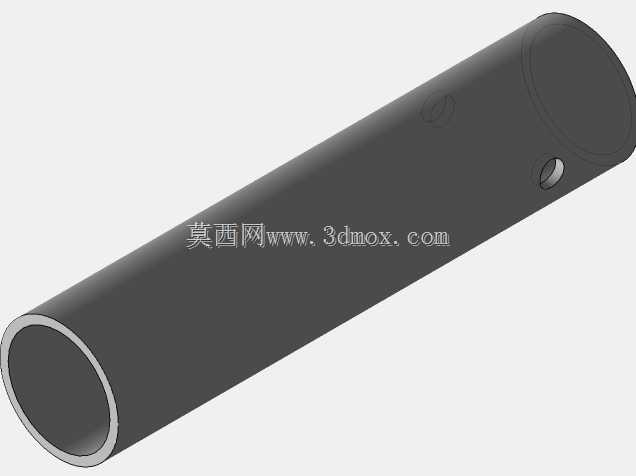

　　从结构设计思路上，整套装置采用分段式同轴装配结构，核心分离腔采用光滑内壁设计，减少杂质挂壁的可能，两端的管路连接部位做了阶梯轴定位结构，保证装配时的同轴度，避免长期流体冲刷导致的连接部位渗漏；外露的操作手柄做了防滑弯折结构，手动操作时不需要额外工具即可完成阀门启闭，适配车间日常戴手套操作的工况；装置上附带的小型快插接头，用于连接排气支路，避免腔体内积聚气阻导致循环断流。整套结构没有易损的精密过滤滤芯，日常维护只需要定期打开腔体清理沉积的金属切屑残渣即可，相比传统的滤芯式油水分离装置，维护成本更低，适配金属加工车间多粉尘、多切屑的恶劣使用环境。

　　在实际使用验证中，该装置可以有效延长冷却液的更换周期，减少因为冷却液变质导致的工件加工面锈蚀、刀具冷却不足崩损、机床导轨面被变质冷却液腐蚀等问题，尤其适合采用水溶性冷却液的加工场景，能够将冷却液中的浮油含量控制在工艺允许的范围内，稳定冷却液的冷却与润滑性能，减少因为冷却液性能波动导致的加工参数不稳定问题。结构设计上充分考虑了机床内部的安装空间限制，整体外径尺寸可以穿过机床水箱侧壁的标准检修孔，不需要在设备改造时额外切割水箱板材，降低了现场改造的施工难度，所有与液体接触的部件均采用耐油、耐切削液腐蚀的材质，长期浸泡在冷却液中不会出现溶胀、开裂、锈蚀等问题，适配多数金属加工场景下的冷却液介质特性。
