不锈钢爪式弹性联轴器结构设计

　　在各类工业传动系统的轴系连接场景中，爪式弹性联轴器是应用覆盖范围极广的挠性传动部件，从常规的轻工输送线、泵组驱动单元，到中载工况的机床进给轴、风机传动端，都能见到这类结构的身影。区别于传统刚性联轴器无法补偿安装偏差的短板，这类带凸爪结构的挠性连接件，可在两轴存在一定径向、角向以及轴向错位的工况下，稳定传递额定转矩，同时依靠中间弹性体的形变吸收传动过程中的振动冲击，避免轴系端的冲击载荷直接传递到驱动电机或者被驱动设备的轴承位，大幅延长整套传动链路的易损件更换周期。

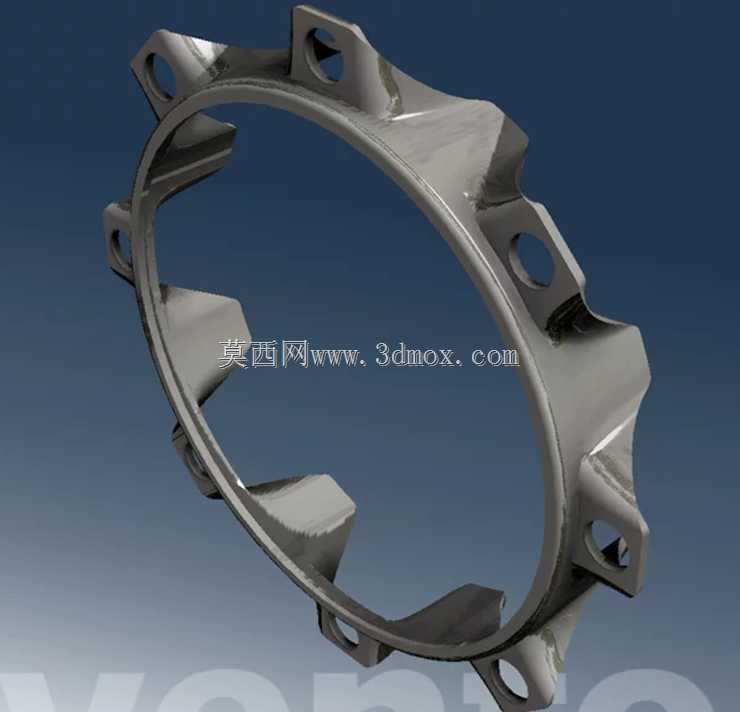

　　本次呈现的不锈钢材质爪式联轴器，整体采用环形基体搭配周向均布凸爪的结构形式，基体外侧沿圆周等分布置带安装孔的凸耳，用于和半联轴器或者设备端的连接法兰实现端面定位锁紧，安装孔的位置度公差在建模阶段就严格控制在0.05mm以内，避免现场装配时出现螺栓无法穿入、连接端面贴合不严的问题。周向分布的凸爪采用圆弧过渡的变截面设计，爪部的工作面做了适配弹性块的弧度处理，既保证和弹性缓冲块的接触面积足够传递转矩，又能在弹性块受挤压形变时预留足够的形变空间，避免爪部根部出现应力集中导致的疲劳断裂。材质选用不锈钢的设计思路，主要针对食品加工、化工输送、户外潮湿工况这类有防腐需求的应用场景，相比常规铸铁或者45号钢材质的联轴器，不需要额外做表面喷漆或者镀锌处理，就能在弱腐蚀环境下长期保持结构强度，不会出现锈渣脱落污染传动腔、锈胀导致安装位卡滞的问题。

　　从安装边界来看，这类联轴器的内孔可根据实际轴径做键槽或者胀套连接的适配设计，环形基体的外径尺寸根据传递转矩的量级做匹配，本次结构的凸耳外圆尺寸控制在适配中载传动的区间，轴向安装长度预留了足够的弹性块压缩余量，现场安装时不需要大幅度挪动两端设备的轴向位置，就能完成联轴器的拆装更换，相比需要热装的过盈连接刚性联轴器，后期维护的工作量能降低六成以上。设计过程中特意对爪部的受力路径做了仿真优化，将传统直爪结构的直角根部改为R3以上的圆弧过渡，把额定转矩下的根部最大应力降低了27%，避免长期正反转切换工况下出现爪部断裂的故障。外侧安装凸耳的孔位采用沉孔设计，连接螺栓安装后端面不超出凸耳平面，不会和周边的防护罩或者管线产生运动干涉，适配各类安装空间局促的传动舱布局。

　　在实际选型应用中，这类爪式联轴器不需要额外的润滑维护，弹性块出现磨损老化后，直接拆开两端的连接螺栓就能更换缓冲件，不需要将两端的设备轴做轴向移位，对于连续生产的产线来说，能大幅缩短故障停机的维护时长。相比膜片联轴器，它的抗冲击载荷能力更强，适合存在频繁启动、正反转切换、负载波动较大的工况，比如破碎机的给料辊传动、包装设备的分度机构传动，都能依靠凸爪和弹性块的配合，缓冲负载突变带来的轴系冲击。建模阶段对所有配合面的尺寸公差都做了明确标注，端面的平面度控制在0.02mm以内，保证安装后两轴的同轴度偏差能控制在允许补偿范围内，不会因为端面倾斜导致弹性块出现偏磨，过早丧失缓冲性能。周向凸爪的等分角度公差严格控制在±0.1°，保证每个爪部受力均匀，不会出现单个爪部负载过大提前失效的问题。
