不锈钢管壳式屏蔽换热设备结构设计

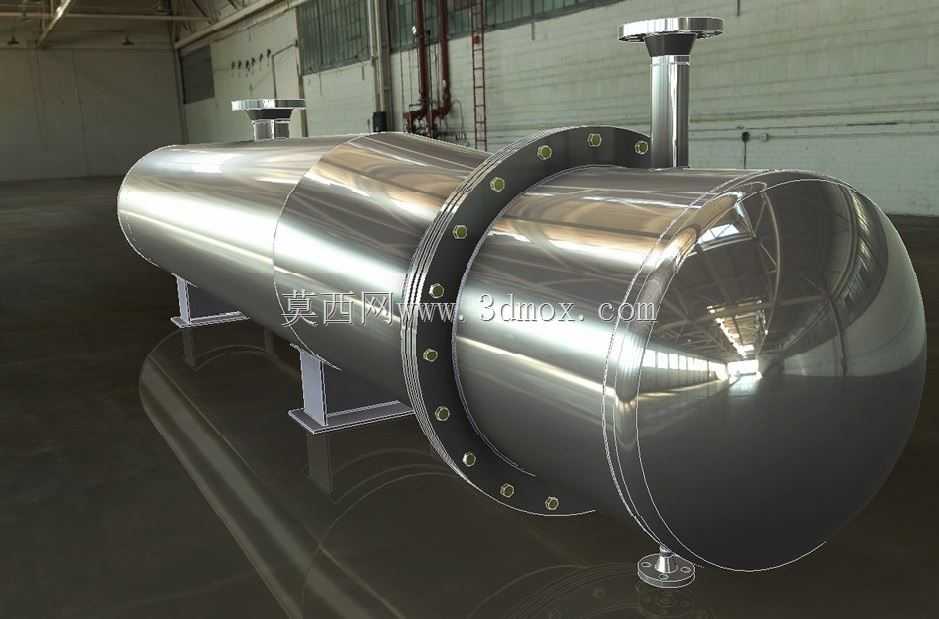

　　该换热设备采用卧式管壳式结构，主体筒体采用镜面不锈钢材质加工成型，两端通过带螺栓孔的法兰结构实现管箱与壳体的密封连接，法兰沿周向均匀布置紧固螺栓，可保证承压工况下的密封可靠性，避免工质泄漏。设备顶部设置两个不同规格的接管接口，分别作为壳程介质的进出口，可适配不同管径的工艺管线连接，接管与筒体采用焊接结构连接，焊缝处做圆滑过渡处理，降低应力集中风险。设备底部配置两组鞍式支座，支座与筒体接触位置做弧面贴合设计，可均匀承载设备自重及内部充液后的总重量，支座底部设置可调式支撑脚，可在安装现场微调设备水平度，抵消基础面的安装误差，适配不同平整度的安装基面。

　　从实际应用场景来看，这类不锈钢材质的屏蔽换热器多用于对洁净度有要求的化工、食品制药、暖通空调及工业冷却循环系统中，可实现两种不同温度介质之间的热量传递，既可以作为加热器使用，通过高温蒸汽或导热油对低温工艺介质进行升温，也可以作为冷却器使用，通过循环冷却水或冷冻介质对高温工艺流体进行降温，部分工况下也可作为冷凝器使用，将气态介质冷凝为液态。由于采用不锈钢材质，设备可耐受一定程度的腐蚀性介质，同时内壁光滑不易结垢，可减少日常运维的清洗频次，适合长期连续运行的工业生产场景。

　　在结构设计思路上，该模型充分考虑了管壳式换热器的实际装配逻辑，筒体的长径比设置符合常规工业换热设备的设计规范，既保证足够的换热面积布置空间，又避免筒体过长导致的管束挠度变形问题。法兰的螺栓孔数量、孔径及分布圆直径均参照压力容器法兰标准进行匹配设计，可保证与标准管箱、封头的互换性。鞍式支座的间距设置避开了筒体的应力集中区域，符合卧式压力容器的支座布置要求，可降低筒体局部应力，延长设备使用寿命。顶部接管的位置设置兼顾了介质的流动方向，可让壳程介质在筒体内形成更合理的流场，减少流动死区，提升整体换热效率。

　　从安装边界来看，设备整体为卧式布置，安装时需要预留足够的轴向抽芯空间，方便后期检修时抽出管束进行清洗或更换，设备两侧及顶部需要预留管线连接及阀门操作的空间，底部支座需要固定在混凝土基础或钢制钢架平台上，支撑脚的调节范围可适配一定范围内的基础高度差。设备的接口方位可根据实际工艺管线走向进行调整，但该模型中采用的顶部双接管布置是工业场景中较为常用的形式，可减少管线的弯折长度，降低管路阻力。筒体表面的镜面处理不仅是外观需求，更可以降低外壁的积尘积污概率，在洁净车间使用时更容易满足卫生级要求，同时不锈钢材质的导热特性也可减少设备的外表面散热损失，提升能源利用效率。

　　在功能特性方面，该结构的换热器可承受一定的工作压力，法兰连接结构可实现快速拆装，方便对内部管束进行检查维护，鞍式支座的固定方式可保证设备运行时的稳定性，避免介质流动产生的振动导致设备移位。设备的封头采用椭圆形封头结构，相比平封头可承受更高的工作压力，同时应力分布更均匀，是承压换热设备的常用封头形式。整体结构没有多余的冗余设计，所有部件均服务于换热功能与安装维护需求，建模时充分还原了实际设备的装配关系，包括螺栓的布置、支座的焊接位置、接管的伸出长度等细节，可直接用于设备选型参考、结构校核以及教学演示场景，帮助设计人员快速理解管壳式换热器的结构组成与装配逻辑，减少前期方案设计的重复建模工作量。
