压力容器带偏心接管法兰封头结构设计

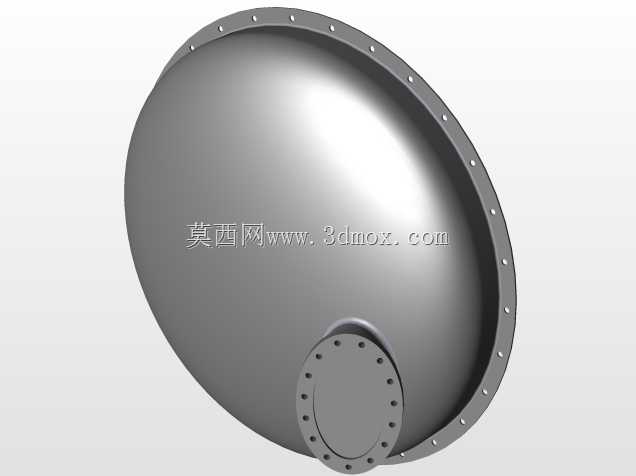

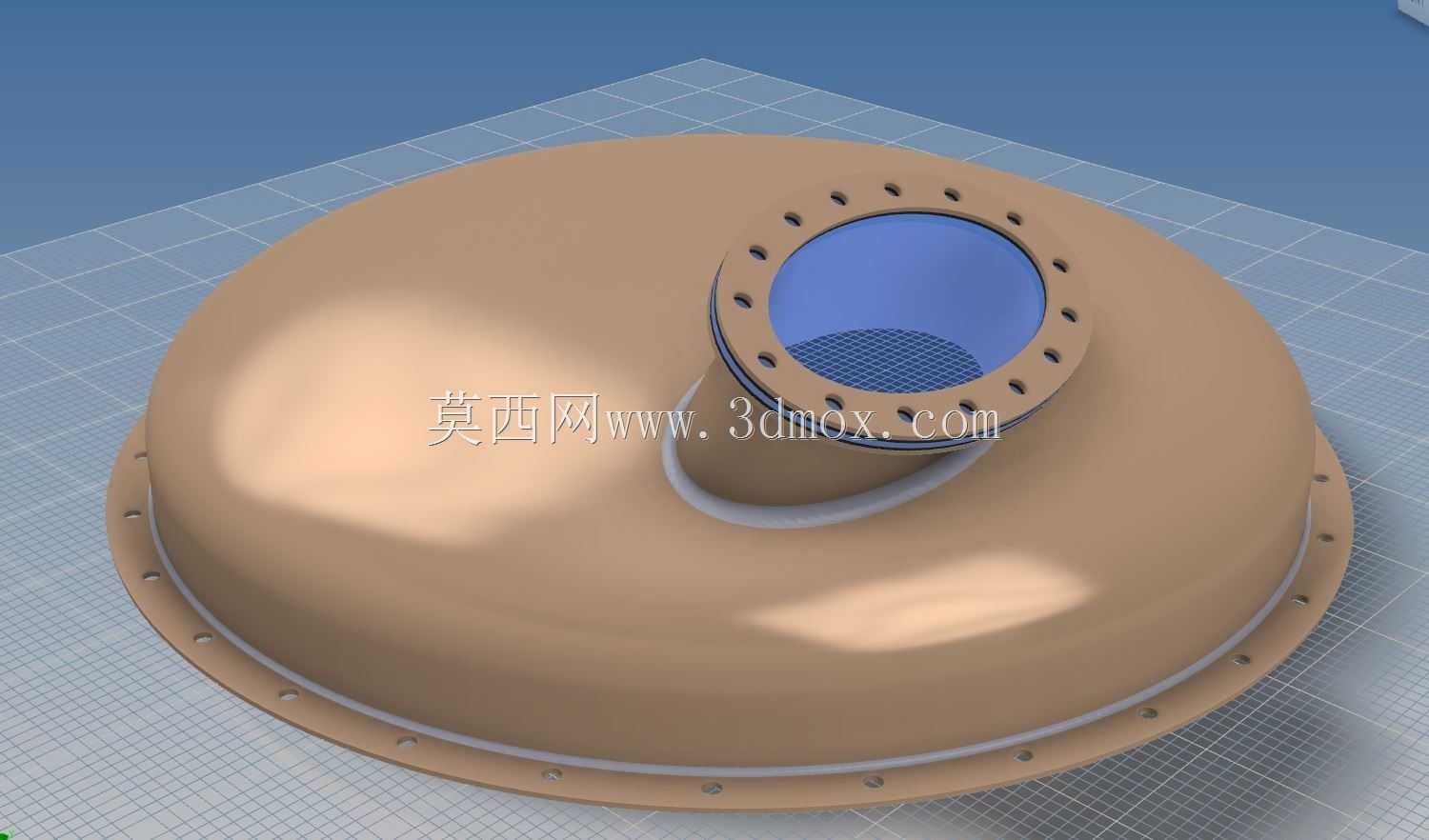

　　在石油炼化、化工合成、食品灭菌、制药纯化水制备等涉及承压流体存储、反应的工艺场景中，封头作为承压容器的端盖承压部件，是决定容器整体密封可靠性、承压载荷分布合理性的核心结构件，本次设计的带偏心斜向接管的法兰式封头，主要适配容器顶部需要侧向引出工艺介质、同时兼顾端盖快开检修需求的应用场景，区别于常规中心开孔的标准椭圆封头，该结构针对特定安装空间下的管路走向需求做了定制化结构调整。从实际工况适配角度看，这类封头常应用于中小型反应釜的上封头、立式承压储罐的顶部端盖、真空浓缩设备的腔体端盖，这类场景下容器内部往往需要布置搅拌轴、测温测压探头、清洗喷淋装置，中心位置需要预留其他部件的安装空间，因此将介质引出接管偏心布置在封头曲面的侧方位置，

　　既可以避开中心区域的部件安装位，又能让侧向引出的管路直接对接外部工艺管线，减少管路弯头的使用数量，降低管路系统的流体阻力与泄漏风险点。设计过程中首先确定封头的主体型线，采用标准椭圆封头的曲面比例，即封头内壁曲面的长短轴比值为2:1，这种型线在承压状态下的薄膜应力分布最为均匀，不会出现局部应力突变的问题，封头的边缘设置整圈安装法兰，法兰面加工有密封槽，可适配缠绕式垫片或橡胶垫片实现与容器筒体端部法兰的密封连接，法兰上的螺栓孔沿圆周均布，孔径与孔位匹配常用的压力容器法兰标准，可直接与同压力等级的筒体法兰配对安装，不需要额外做孔位适配加工。偏心布置的接管采用与封头本体同材质的无缝管材加工，接管与封头曲面的相贯线位置做了全焊透结构设计，

　　焊接位置的内外侧均预留了合适的焊接坡口，焊接完成后可通过射线探伤检测焊缝内部缺陷，接管端部同样设置连接法兰，法兰密封面与接管轴线垂直，方便对接外部管线的法兰，接管与封头连接的内侧位置做了圆弧过渡处理，避免直角结构造成的应力集中，同时减少容器内部流体流动的死角，避免物料在转角位置积存结垢，对于食品、制药类卫生级应用场景，该过渡圆弧的半径满足卫生级设计要求，可实现CIP清洗时的无残留冲洗。从安装边界尺寸来看，封头主体的外径与配套筒体的外径一致，端部法兰的螺栓孔中心圆直径、螺栓孔数量与公称直径匹配的标准压力容器法兰参数一致，可直接适配现有标准筒体的端部连接结构，不需要对筒体端部做额外改造；偏心接管的中心距封头中心的距离经过核算，

　　既保证接管焊接位置与封头边缘法兰之间有足够的焊接操作空间，不会出现焊接时焊枪无法到达操作位置的问题，又保证接管外侧的法兰安装时有足够的螺栓拧紧操作空间，不会和封头端部法兰的螺栓出现操作空间干涉。结构强度校核阶段，针对封头本体的承压能力、接管开孔位置的应力补强、法兰连接的密封比压分别做了核算，由于接管开孔位置不在封头中心，开孔削弱的补强范围采用等面积补强法计算，在接管与封头连接位置设置了合适厚度的补强圈，或者直接通过增加接管壁厚、封头局部增厚的方式实现补强，避免开孔位置在承压状态下出现应力超标导致的变形或开裂；法兰部分的刚度经过校核，在额定工作压力下法兰的偏转量控制在密封允许的范围内，不会因为法兰变形导致垫片压合不实出现泄漏。实际建模过程中，封头的曲面采用旋转凸台的方式生成，保证曲面的轮廓度符合设计要求，偏心接管通过拉伸凸台生成后，与封头本体做合并处理，相贯线位置自动生成的过渡圆角经过曲率检查，保证过渡平滑无突变，所有法兰的螺栓孔采用圆周阵列的方式生成，保证孔位的位置度符合安装要求，密封槽的尺寸与深度匹配常用垫片的安装要求，槽的边角位置做了微小倒角，避免安装垫片时划伤垫片密封面。这类结构在实际应用中，相比采用标准封头另外焊接偏心接管的现场制作方式，整体建模完成后可直接用于数控加工或者模具冲压成型，能有效保证各部分的尺寸精度，减少现场组焊的工作量，同时避免现场焊接带来的焊接变形、尺寸偏差问题，提升承压部件的整体制造质量与运行可靠性。
