316不锈钢立式储罐及配套操作平台结构

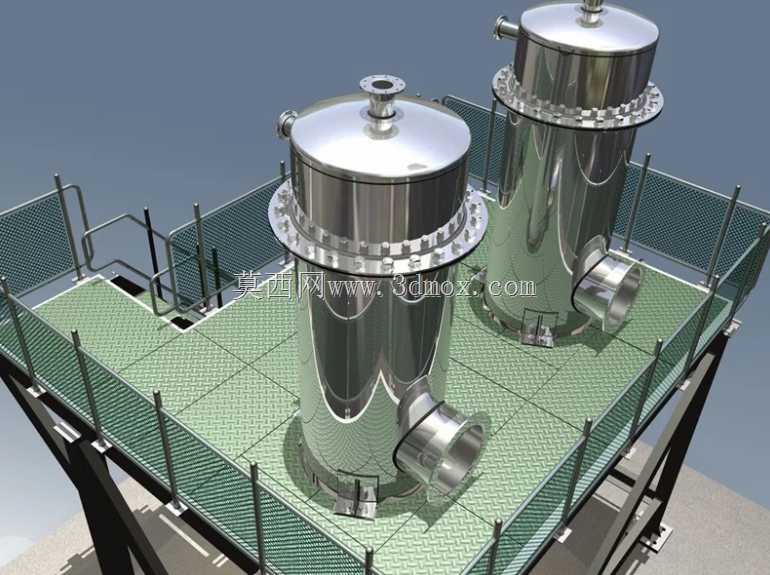

　　这套316不锈钢材质的立式储液罐体搭配配套操作平台，在精细化工、食品饮料加工、制药纯化水存储等对介质洁净度、耐腐蚀性有较高要求的生产场景中应用广泛，罐体本身可承担常温或中温工况下的中性、弱腐蚀性液态介质暂存、缓冲、静置分层等工艺功能，配套的操作平台则为日常的阀门操作、仪表巡检、人孔启闭检修、顶部附件维护提供安全的作业承载面。从结构设计逻辑来看，罐体采用标准立式圆筒形承压结构，上下封头为标准椭圆形冲压成型，相比平盖结构能更好分散内部介质静压力与工作压力带来的应力集中，筒体与封头的连接采用全焊透对接焊缝，所有焊缝接触介质侧做钝化抛光处理，避免焊缝位置出现腐蚀挂料、积液残留的问题；罐体顶部设置的带颈法兰接口用于安装排气阀、

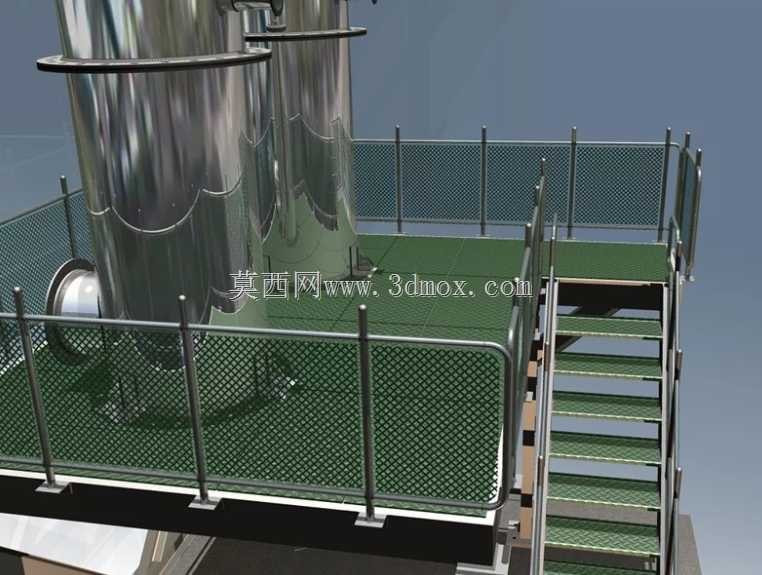

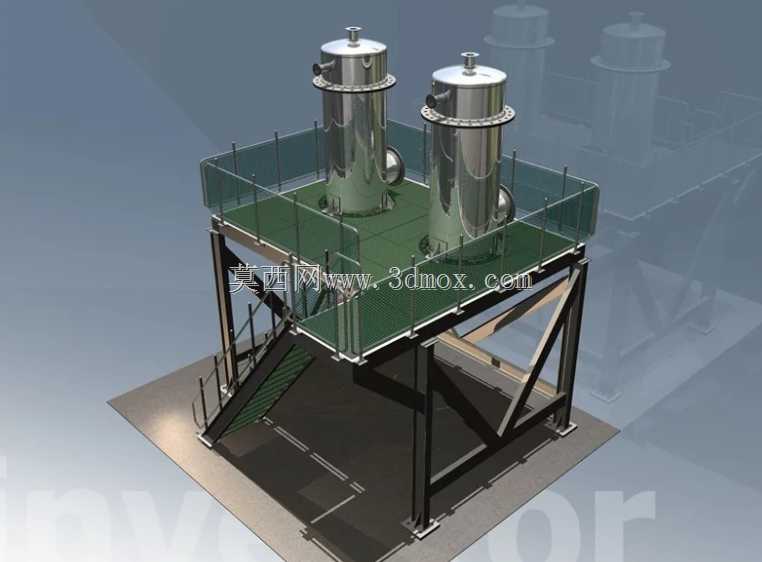

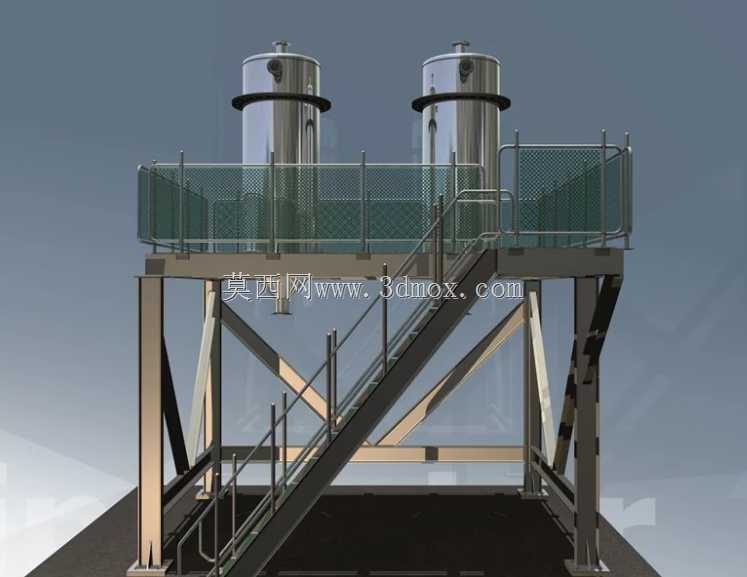

　　压力仪表或者进料管路，侧部偏下位置的大口径切向接口用于出料或者排污，切向设计能减少出料时介质对罐底的冲刷，同时避免罐底沉积杂质被直接带出，筒体上部的法兰人孔采用快开式螺栓压紧结构，配合耐腐密封垫片，无需完全拆卸所有螺栓即可开启，方便检修人员进入罐内做清洁、检查作业。配套的操作平台采用花纹防滑钢板作为铺板，板面的凸起花纹能在有介质泼溅、潮湿的工况下提供足够摩擦力，避免巡检作业人员滑倒；平台四周设置的双横杆防护栏杆符合工业作业平台的安全防护高度要求，栏杆底部设置的踢脚板能防止平台上放置的工具、小零件掉落至下方区域砸伤人员或损坏设备；平台的支撑结构采用型钢焊接框架，通过抱箍结构与罐体筒体连接，无需额外在罐体上焊接过多支撑件，

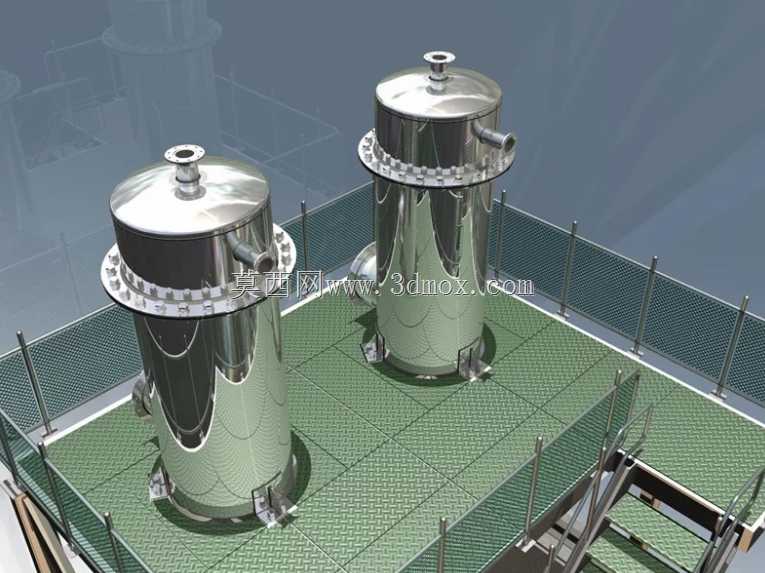

　　减少罐体壁板的焊接应力集中点，同时也方便后期根据现场安装需求调整平台的高度位置。从安装边界来看，两台同规格罐体并排布置时，平台的外轮廓尺寸需要预留至少1.2米的侧向巡检通道，罐体底部的支腿高度需要满足底部出料阀门安装、排污管路排布的操作空间，通常支腿下表面到地面的净距不小于300毫米，方便操作人员在罐底做管路连接、阀门更换作业；罐体顶部的最高接口位置需要预留足够的吊装空间，满足后期阀门、仪表拆装时的吊装作业需求，平台的爬梯入口位置需要避开罐体侧部的大口径管路接口，避免上下爬梯时与管路发生干涉。在建模细节处理上，罐体壁板的厚度根据常规同容积不锈钢储罐的设计规范取值，法兰的螺栓孔位置、数量完全匹配对应压力等级的标准法兰尺寸，

　　平台铺板的花纹、栏杆的管径、支撑型钢的截面规格都按照实际工程常用的参数还原，连法兰连接位置的螺栓、螺母细节都做了等比例建模，方便结构设计人员直接参考做管路排布、支吊架设计、现场安装定位的校核，也能供设备选型人员直观了解设备的整体布置形式，评估现场安装空间是否满足要求。这类不锈钢储罐的设计需要重点考虑介质接触部分的表面处理要求，316材质的选用主要针对含氯离子的弱腐蚀介质，相比普通304不锈钢有更好的耐点蚀性能，适合水处理、化工溶剂存储等场景；平台的载荷设计按照常规工业操作平台的均布活荷载取值，能同时满足3-4名检修人员携带工具作业的承载要求，平台与罐体连接的抱箍位置设置了橡胶减震垫，既能避免抱箍与罐体壁板直接接触产生电化学腐蚀，也能缓冲罐体充放介质时的轻微形变对平台结构的影响。罐体侧部的接口位置都做了补强圈加强，避免开孔位置的应力集中导致罐体变形，所有外露的金属结构件除了不锈钢材质部分，其余碳钢支撑件都做了防腐涂装处理，适配车间内的潮湿、多腐蚀介质的工作环境。
