多层工业作业平台带梯道支撑结构

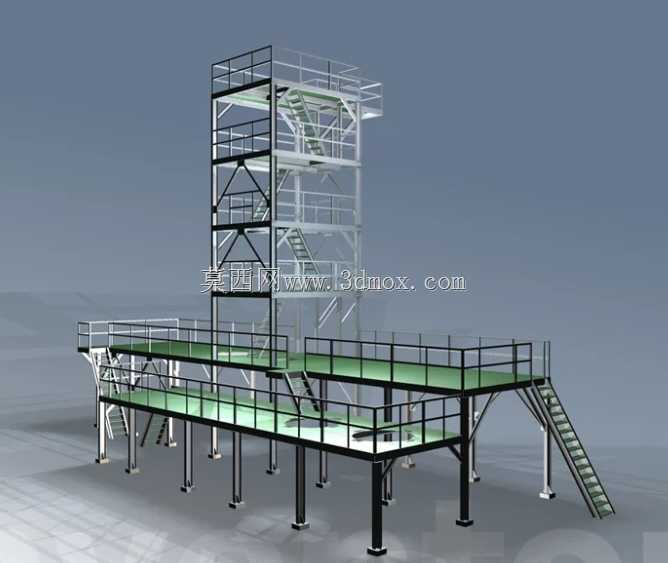

　　这套多层钢结构作业支撑结构，主要面向工业厂区内需要分层开展设备操作、巡检维护、物料暂存的生产场景，常见于化工生产车间、装备组装工段、仓储分拣区以及大型设备的外围配套操作区域，用来解决不同高程作业面的人员通行、操作站位与安全防护需求。从实际使用逻辑来看，整套结构分为高低两个功能区块，高层塔架部分可对接高位设备的操作端口，比如大型反应釜的顶部投料口、高位管线的阀门操作位、立式储槽的检测口位置，低层延展平台则覆盖地面设备的上部操作区域，两个区块通过斜向梯道连通，同时每一层平台都设置了连续的安全护栏与踢脚板，避免人员失足或者工具物料从平台边缘坠落。设计过程中首先考虑的是载荷传递路径，所有平台的面载荷通过下方的横梁框架传递到垂直支撑立柱，

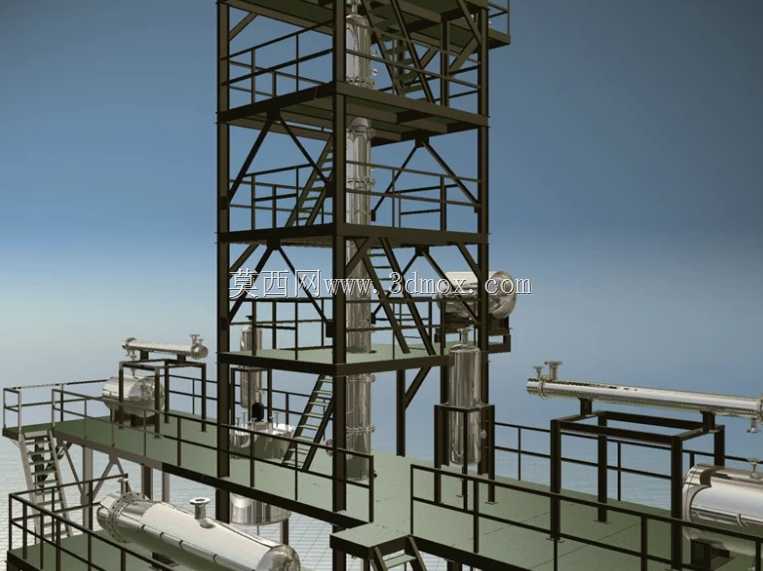

　　立柱底部通过地脚螺栓与混凝土地面锚固，每根立柱的底部都设置了加劲肋板，分散立柱对地面的压应力，避免长期载荷作用下出现地面沉降或者立柱偏移。梯道的设计完全符合工业人行梯的参数要求，踏步的高度与踏面宽度匹配人员常规步幅，梯道两侧同样设置防护栏杆，梯道与平台的衔接位置做了加宽处理，避免人员上下梯时出现拥挤或者踏空的风险。高层塔架部分采用框架式桁架结构，相比纯实心立柱结构，在保证整体结构刚度的前提下大幅降低了自重，同时减少了风阻，对于室外布置的场景也能具备更好的抗风稳定性，塔架每一层的平台都预留了足够的操作净空，人员在层间站立操作时不会出现头部磕碰的问题，护栏的高度按照工业防护标准设置，横杆的间距也能防止人员从间隙意外跌落。

　　低层延展平台采用错落的双层设计，下层平台距离地面高度较低，主要用于常规的设备操作、小件物料临时摆放，上层平台则衔接高层塔架的入口位置，平台的面板采用防滑花纹钢板铺设，即使在有油污或者水渍的工况下，也能保证人员行走的摩擦力，避免滑倒风险。安装边界方面，整套结构的所有构件都采用螺栓连接的装配式设计，不需要现场大量焊接作业，构件在工厂预制完成后运输到现场即可组装，安装时只需要先根据立柱定位图在地面标记锚固点，固定好所有底部立柱后，依次组装横梁、平台面板、护栏与梯道即可，整体安装不需要大型吊装设备配合，小型厂区内用手动葫芦就能完成高层构件的就位。结构的所有外露钢材表面都做了防腐防锈处理，

　　针对不同的使用场景可以选择喷漆或者热镀锌的表面处理方式，在有腐蚀介质的化工车间使用时，还可以对应更换防腐性能更好的构件材质。在实际选型适配时，可以根据现场设备的实际高度、需要覆盖的操作区域范围，调整平台的长宽尺寸、塔架的层数以及梯道的布置位置，支撑立柱的间距也可以根据平台的设计载荷做对应调整，如果需要承载较重的设备或者物料，可加密立柱排布或者加大横梁的型材规格。整套结构没有多余的装饰性构件，所有设计都围绕功能实用性展开，每一处连接节点都做了冗余强度设计，能够承受长期的人员走动、设备振动带来的载荷影响，避免长期使用后出现结构松动或者变形的问题。平台的边缘还预留了管线固定的点位，方便后期铺设设备的电缆、气路或者工艺管线，不需要额外在平台上焊接支架，减少后期改造对结构本体的损伤。
