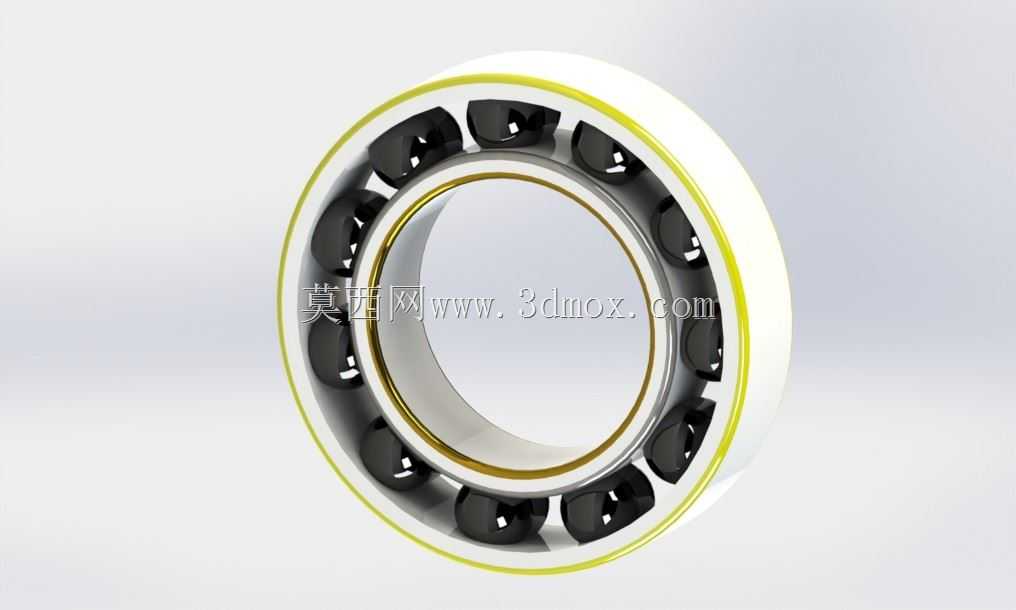

内径36mm深沟滚珠轴承结构设计

　　在各类旋转传动机构的设计选型中，滚珠轴承是应用覆盖范围极广的支撑类部件，这款内径36mm的滚珠轴承，主要适配轴径36mm的旋转轴系，常见于中小型电机输出端、轻工输送设备辊筒支撑、小型减速机输入轴定位、农用机械传动轮组、家用机电产品旋转部位等场景，承担径向载荷为主的支撑作用，也可承受一定比例的双向轴向载荷，满足多数中低转速、常规载荷工况的旋转支撑需求。从实际使用场景来看，这类中等尺寸的滚珠轴承，在食品输送线的从动辊支撑、小型木工机械的主轴定位、普通离心泵的转子支撑、健身器材的旋转关节处都有大量应用，其核心作用是在旋转轴与静止的设备基座之间建立低摩擦的滚动摩擦副，大幅降低轴系转动过程中的摩擦损耗，同时约束轴系的径向与轴向窜动，保证旋转部件的回转精度处于设计允许范围内，避免轴系运转过程中出现偏磨、振动过大、卡滞等问题。这款轴承的外形尺寸为内径36mm、外径62mm，对应的安装边界需要在设计轴承座时严格匹配：轴承座的安装孔直径需按照外径62mm做基孔制配合公差设计，根据载荷特性选择过渡或者小过盈配合，避免外圈在轴承座内出现跑圈磨损；与之配合的轴颈直径为36mm，需按照轴承内圈的配合要求做对应公差设计，过盈量需根据载荷大小、转速高低调整，防止内圈与轴之间出现相对滑动导致轴颈磨损。从结构设计思路来看，这款轴承采用典型的深沟球轴承结构，内圈外侧加工有对应滚道曲率的弧形沟槽，外圈内侧加工有匹配的滚道，滚动体为球形滚珠，沿滚道均匀排布，

　　两侧设置有保持架将每个滚珠均匀分隔，避免滚珠之间直接接触产生额外摩擦与磨损，同时保证所有滚珠在滚道内均匀受载，不会出现局部载荷集中的问题。轴承的密封结构采用双侧带密封圈的设计，能够在出厂时预填充足量的润滑脂，在常规工况下可以实现长期免维护运行，阻挡外界的粉尘、水汽、碎屑进入轴承滚道内部，同时防止内部润滑脂泄漏污染周边的设备部件，适配多数开式传动、工况环境存在少量粉尘的应用场景。在三维建模过程中，需要重点还原滚道的曲率半径与滚珠直径的匹配关系，通常深沟球轴承的滚道曲率半径略大于滚珠半径，保证滚珠与滚道之间为点接触状态，在承受载荷时接触区域会产生微小弹性变形形成面接触，既保证低摩擦特性，又具备足够的承载能力；

　　保持架的兜孔间隙需要设计合理，既要允许滚珠在兜孔内有微小的活动空间补偿加工与安装误差，又不能间隙过大导致滚珠运转过程中产生撞击噪音。在实际选型应用时，需要注意这款轴承的额定动载荷、额定静载荷参数与实际工况载荷的匹配，通常选型时需要保证额定动载荷大于实际计算当量动载荷的三倍以上，满足轴承的设计使用寿命要求；安装过程中需要采用压装或者热装的方式，避免直接敲击轴承外圈或者内圈导致滚道、滚珠产生压痕损伤，安装前需要核对轴颈与轴承座孔的尺寸公差、形位公差，尤其是轴肩与轴承座孔挡肩的垂直度，避免轴承安装后出现倾斜导致运转过程中受力不均、早期失效。在轴系设计时，还需要考虑轴承的轴向定位方式，通常内圈通过轴肩与轴用挡圈或者锁紧螺母实现轴向固定，

　　外圈通过轴承座挡肩与孔用挡圈或者端盖实现轴向定位，定位挡肩的高度需要低于轴承内圈、外圈的倒角高度，保证轴承端面能够与定位面完全贴合，不会出现干涉导致安装不到位的问题。对于转速较高的应用场景，还需要校核轴承的极限转速是否满足工况要求，若转速接近极限转速，需要考虑采用更高精度等级的轴承，或者调整润滑方式采用稀油润滑替代脂润滑，提升高速运转下的散热与润滑效果。这类中等尺寸的滚珠轴承，因为尺寸适中、承载能力覆盖多数常规轻工、机电、农机场景，是机械设计过程中选型频率很高的一类标准件，三维建模时还原其完整结构，能够在整机装配设计时提前验证安装空间、配合关系，避免后续生产装配时出现干涉、尺寸不匹配的问题，也能为后续的工程图输出、BOM清单统计提供准确的模型依据。
