发动机传动用带安装孔星形辐条链轮结构

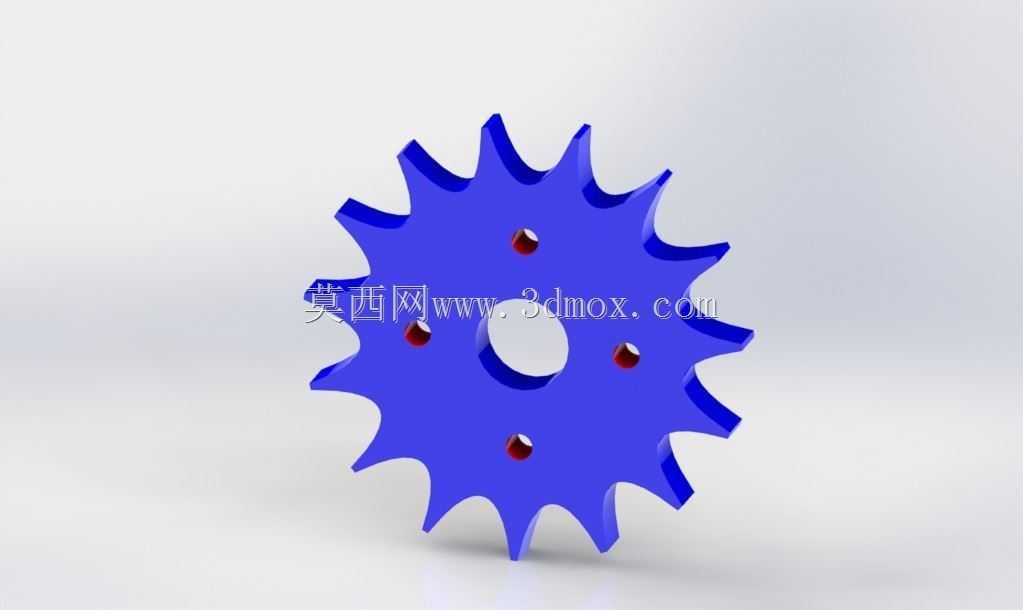

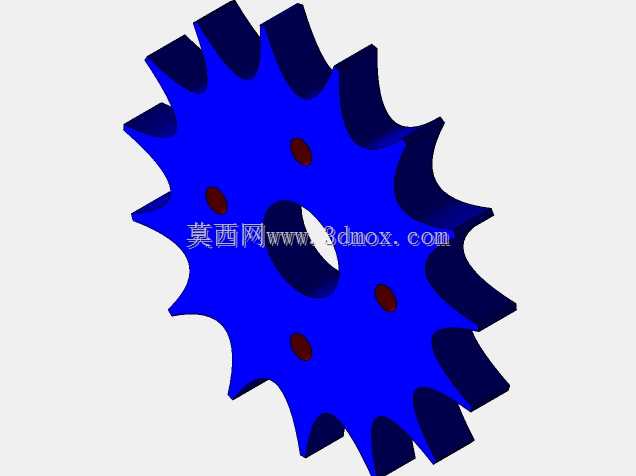

　　这类星形辐条链轮主要应用在小排量通用发动机的正时传动、附属动力输出端传动场景，在摩托车发动机、通用小型汽油机、园林机械动力头的传动链路中承担动力传递的核心作用，区别于常规厚重结构的链轮，辐条式的结构设计在保证传动强度的前提下大幅降低了零件自身重量，减少发动机运转过程中传动端的转动惯量，提升动力响应速度。从结构设计逻辑来看，零件整体采用等距分布的15个轮齿，齿形按照啮合链条的节距做了适配修形，齿顶做了小圆弧倒角处理，避免链条啮合过程中出现卡滞、咬链的问题，同时降低啮合过程中的冲击噪音。中心位置设置的通孔为轴安装孔，孔壁公差按照过渡配合要求设计，能够直接套装在发动机的输出轴或者凸轮轴端，依靠轴端的锁紧结构实现轴向定位，

　　不需要额外加工复杂的定位台阶，简化了轴端的加工工序。围绕中心安装孔均匀分布的四个沉头安装孔，是为了适配轴端的连接法兰，通过螺栓将链轮与轴端法兰刚性连接，传递额定扭矩，四个孔的位置度公差控制在0.05mm以内，保证链轮安装后与轴的同轴度，避免运转过程中出现径向跳动导致链条磨损加快。辐条部分的结构采用了等强度设计思路，每个齿根位置的辐条截面做了圆弧过渡，没有尖锐的应力集中角，在承受链条啮合的交变载荷时，应力能够均匀分散到整个辐条盘面，避免长期运转出现辐条断裂的失效问题。零件的外缘齿面做了厚度方向的倒角处理，能够在链条安装时起到导向作用，降低现场装配的对位难度，即使安装时链条与链轮存在小幅的轴向偏移，也能通过倒角顺滑导入啮合位置。

　　从安装边界来看，这类链轮的轴向厚度较薄，安装后占用的轴向空间仅为同规格实心链轮的三分之二，非常适合发动机内部布局紧凑、轴向安装空间受限的场景，不需要额外调整周边零件的安装位置就能完成适配。在实际运转过程中，辐条之间的镂空结构还能带动发动机腔体内的空气流动，帮助带走传动过程中链条与链轮啮合产生的摩擦热量，降低腔体内的工作温度，延长润滑油的使用寿命，同时减少链条因为高温出现的拉长失效概率。设计过程中需要重点控制齿形的分度圆精度，以及安装孔与分度圆的同轴度，这两个参数直接决定了传动过程的平稳性，如果同轴度超差，会导致链条运转过程中出现周期性的松紧变化，不仅会产生异常噪音，还会加速链条和链轮齿面的磨损，大幅缩短整套传动机构的使用寿命。

　　齿面的硬度设计需要匹配链条的硬度，通常齿面硬度略高于链条销轴硬度，保证两者磨损过程中优先磨损成本更低的链条，降低后期维护的成本。这类辐条式链轮相比实心链轮，在批量生产时的材料消耗更低，冲压或者粉末冶金成型的工艺性更好，适合大规模量产应用，在通用动力设备的传动系统中应用十分广泛。
