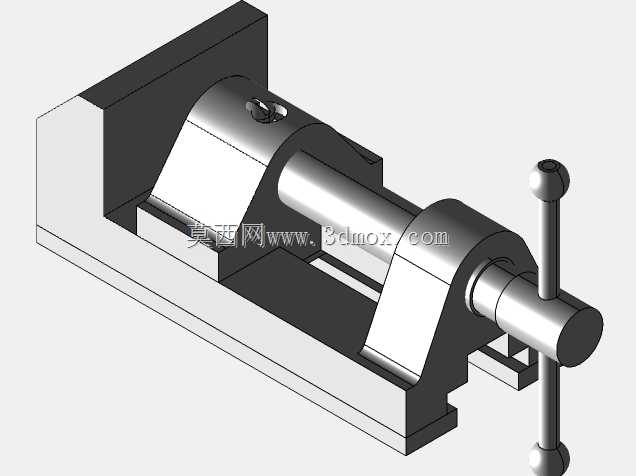

机加工装夹用分体式台钳结构设计

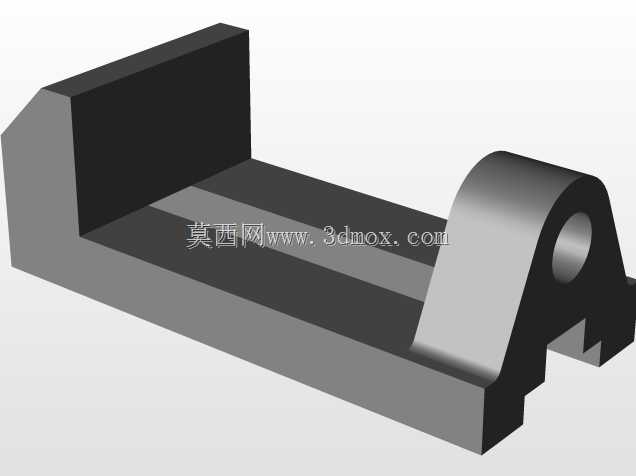

　　在常规机械加工、钳工装配、小型工件修配的作业场景里，台钳是工位上不可或缺的基础工装，不管是台式钻床的钻孔工位、钳工台的修配工位，还是小型铣床的辅助装夹工位，这类台钳都承担着工件定位、夹紧固定的核心作用，避免加工过程中工件出现位移、振动，保证加工精度与操作安全。这套台钳采用分体式结构设计思路，将固定钳身、活动钳身、丝杠传动副、摇臂操作件、钳口垫块等部分独立拆分建模，每个部件的配合边界都做了明确的公差预留，方便后续根据实际加工需求做局部结构调整，比如更换不同齿形的钳口、调整丝杠的导程参数，或是适配不同的工作台安装尺寸。从结构功能来看，固定钳身作为整个台钳的承载基座，底部预留了标准的工作台安装槽位，

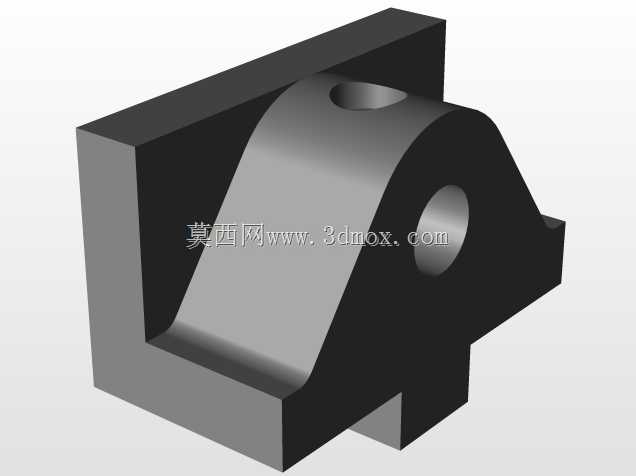

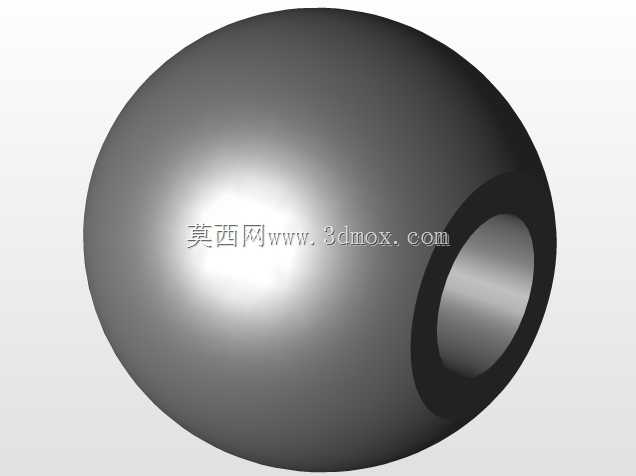

　　可配合T型螺栓直接固定在钳工台或机床工作台上，安装边界的槽位间距参考了通用工位的安装孔距标准，不需要额外做转接板就能适配多数常规作业台面。活动钳身通过导轨结构与固定钳身配合，滑动面做了贴合度优化，保证夹紧过程中活动钳身不会出现上下翘动或左右偏摆，避免装夹工件时出现定位偏差。丝杠传动副采用梯形螺纹设计，相比普通三角螺纹，梯形螺纹的传动强度更高，耐磨损性能更好，能够承受更大的夹紧力，长时间反复使用也不容易出现螺纹滑牙的问题，摇臂操作件采用球头手柄设计，操作时的握持手感更好，施加夹紧力时可以借助杠杆原理降低操作强度，不需要额外加力杆就能满足常规工件的夹紧力需求。设计过程中，每个部件的装配关系都做了贴合实际工况的处理，

　　比如钳口部位预留了可更换的硬质垫块安装位，实际使用时可以根据装夹工件的材质更换不同硬度的钳口垫，装夹软质金属工件时使用铜质或尼龙垫块避免夹伤工件表面，装夹硬质毛坯件时可以更换带齿纹的淬火钢垫块提升夹紧摩擦力。各部件的拆分设计也方便后续的维护更换，比如丝杠出现磨损后，不需要整体更换台钳，只需要拆出丝杠组件单独更换即可，降低了工装的维护成本。从实际使用的角度出发，这套台钳的夹紧行程覆盖了常规小型工件的装夹尺寸范围，既可以装夹小型的轴类、板类零件做钻孔、锉修、攻丝作业，也可以配合角度垫块实现异形工件的倾斜装夹，满足多工序的装夹需求。滑动导轨的配合间隙做了合理预留，既保证活动钳身滑动顺畅无卡滞，又不会因为间隙过大导致装夹精度下降，

　　固定钳身的尾部做了加强筋结构，在承受较大夹紧力时不会出现钳身变形，保证长期使用的结构稳定性。钳身的整体外形做了轻量化处理，在保证结构强度的前提下减少了不必要的冗余材料，既不会因为重量过大导致工位安装搬运不便，也不会因为结构过于单薄影响装夹刚性。在建模过程中，每个部件的配合面都做了干涉检查，确保实际装配时不会出现部件卡滞、装配干涉的问题，比如丝杠与活动钳身的配合螺母座位置、摇臂与丝杠端部的连接销位置、导轨滑动面的贴合范围，都按照实际加工的装配公差做了偏移预留，完全可以直接导出工程图用于生产加工。对于从事工装设计、机加工工艺编制的从业者来说，这套分体式的台钳模型可以作为基础工装的设计参考，也可以根据自身工位的实际需求调整钳身尺寸、夹紧行程、安装孔位等参数，快速衍生出适配特定加工场景的专用台钳结构，减少从零开始建模的重复工作量，同时结构设计完全贴合实际加工的使用需求，没有多余的装饰性结构，所有结构特征都服务于装夹功能与装配维护需求。
