可回转式机用虎钳结构设计方案

　　这款可回转式机用虎钳，是面向铣削、钻削、轻载磨削工序设计的机加工工装夹具，核心适配普通立式铣床、台式钻床、小型加工中心的工作台装夹需求，也可作为钳工台的标配夹持部件，解决常规固定虎钳无法调整工件装夹角度的痛点。从实际加工场景来看，车间里加工带斜孔、斜面的小型零件时，不需要反复拆卸工件重新找正，只需要松开底座的锁紧手柄，转动钳身到需要的角度后再锁紧，就能完成不同角度的加工工序，能大幅减少装夹找正的辅助时间，对小批量多品种的机加工车间来说，实用性非常突出。

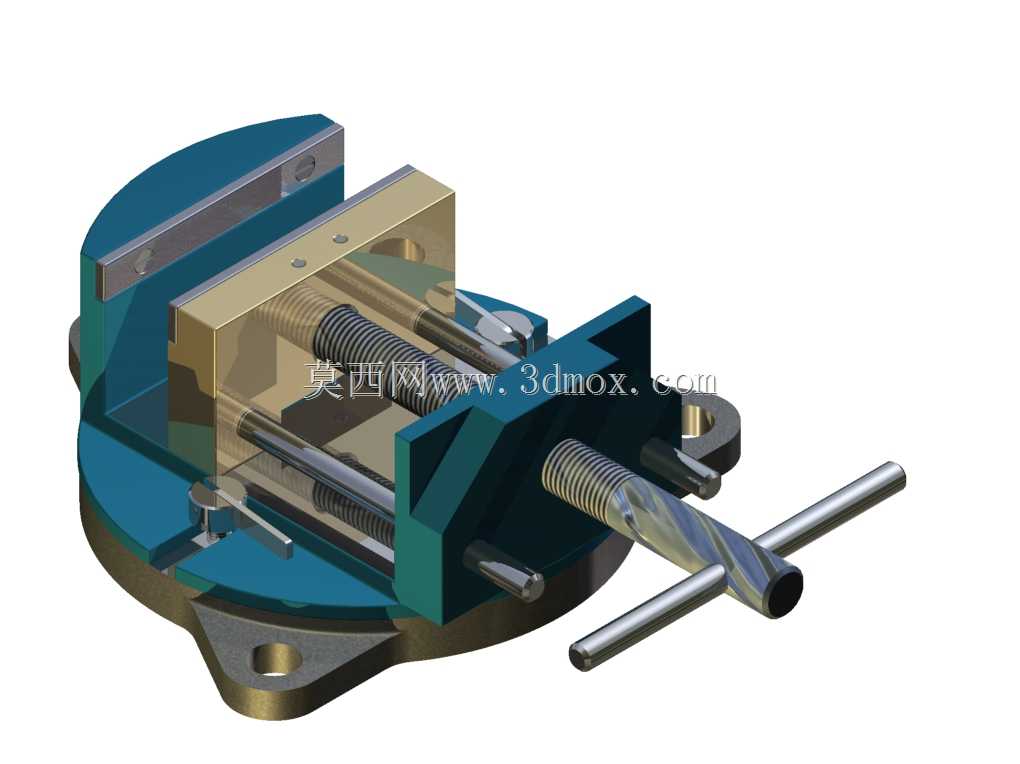

　　整个虎钳的夹紧动力采用梯形螺纹副传动，这种传动形式本身具备自锁特性，当转动摇臂带动丝杆旋转时，活动钳身会沿着两根平行导向光杆做直线往复运动，不需要额外增加锁紧机构就能保持夹紧力，避免加工过程中因为切削振动导致工件松脱。导向部分采用双光杆平行导向结构，相比单丝杆导向的结构，活动钳身的运动直线度更好，不会出现偏摆，夹紧时钳口的平行度能长期保持稳定，不会因为长期使用出现钳口错位夹伤工件基准面的问题。钳口部分采用可拆卸式淬火钢钳口板，钳口表面加工有交叉网纹，能增加夹持摩擦力，夹持毛坯面时不容易打滑，当钳口磨损后只需要拧下固定螺丝更换钳口板即可，不需要整体更换钳身，降低工装维护成本。

　　底座部分采用带三个安装耳的回转结构，底座中心设置回转轴与钳身配合，三个安装耳上开有长条形安装孔，既可以通过T型螺栓配合机床工作台的T型槽完成虎钳的固定，长孔设计也能兼容不同工作台T型槽间距的安装需求，安装时不需要额外打孔适配。钳身的回转角度范围覆盖0到360度，底座上刻有角度刻度线，调整角度时可以直接参照刻度完成粗定位，配合百分表找正就能快速完成角度调整，调整到位后通过底座侧面的两个锁紧螺栓将钳身与底座压紧，保证加工过程中钳身不会出现转动偏移。

　　从安装边界尺寸来看，这款虎钳的钳身宽度适配125mm规格的钳口，最大开口距离可达100mm，能夹持绝大多数小型机加工零件，整体高度控制在130mm以内，安装在立式铣床工作台上时，不会因为工装高度过高导致Z轴行程不足，适配多数中小型机床的行程范围。活动钳身与固定钳身的配合面经过精密刮研，配合间隙控制在0.02mm以内，夹紧工件时不会出现钳身上翘的问题，能保证工件装夹的垂直度与平行度满足IT7级加工精度要求。丝杆的端部设置有推力轴承，转动摇臂夹紧工件时的阻力更小，操作人员不需要施加过大的力就能获得足够的夹紧力，长时间使用也不会出现丝杆端部磨损导致的传动卡滞问题。

　　在实际使用过程中，这款虎钳除了加持规则的方形、圆形零件外，配合配套的角度垫铁、V型块等附件，还可以完成轴类零件、异形零件的装夹，应用场景覆盖普通机械加工车间的大部分小型零件装夹需求。整个结构没有复杂的液压、气动元件，纯机械结构的可靠性更高，日常维护只需要定期给丝杆、导向光杆加注润滑脂，清理钳身缝隙里的切屑即可，不需要复杂的维护保养，对车间操作人员的使用门槛很低，即使是新入职的钳工、机床操作工，经过简单讲解就能熟练使用。设计过程中充分考虑了车间的实际使用工况，所有外露的传动部件都设置有简单的防护结构，能减少切屑进入传动缝隙导致的传动卡滞问题，延长工装的使用寿命。
