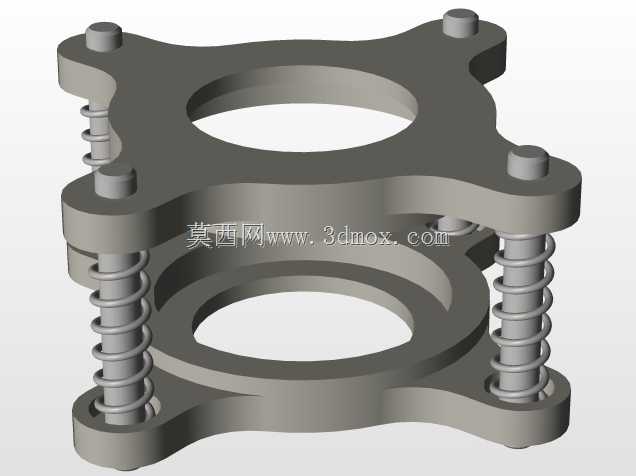

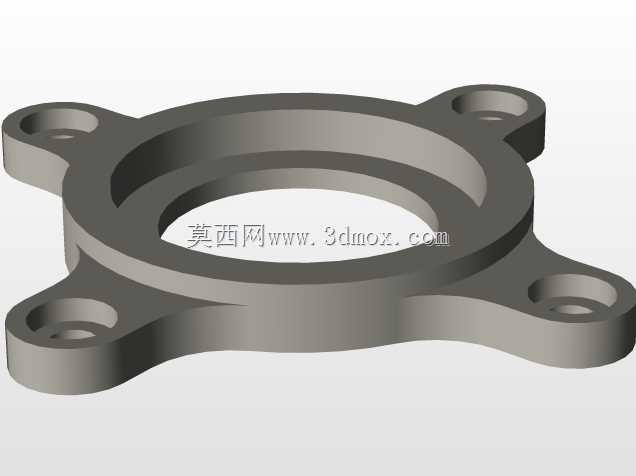

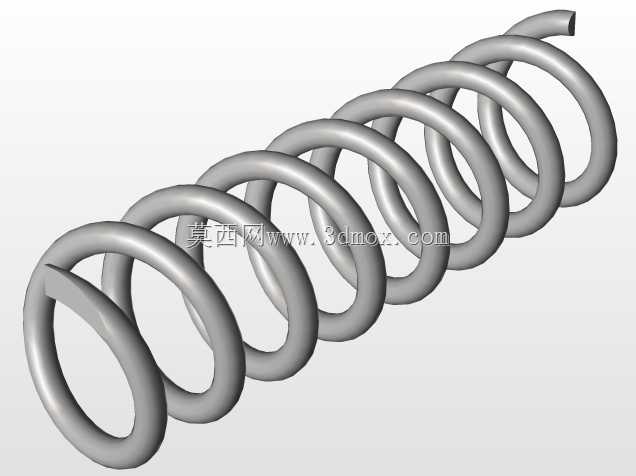

在各类需要实现往复位移补偿、冲击缓冲、力值输出的机械结构中,这类带导向芯轴的运动弹簧是应用频次极高的基础弹性元件,小到精密仪器的按键复位结构,大到重型设备的悬架缓冲模块,都能看到这类结构的设计变体。不同于静态承载的固定弹簧,适配动态往复工况的弹簧在设计阶段首先要解决的是伸缩过程中的径向偏摆问题,图中配套的圆柱导向芯轴就是为了约束弹簧在压缩、回弹全程的径向位移量,避免弹簧在高频往复运动中出现侧向弯折、卡滞甚至永久变形的问题。从实际安装边界来看,这类弹簧的安装空间需要预留出芯轴的固定段长度,芯轴两端的轴肩结构分别对应弹簧的两个极限位置:当弹簧被压缩至最小长度时,相邻簧圈完全贴合,此时上端轴肩与下端固定座的间距要略大于弹簧并圈后的总长度,
避免出现刚性碰撞;当弹簧回弹至最大自由长度时,簧圈不会脱离芯轴的导向范围,芯轴的导向段长度至少要比弹簧最大伸长量长出三分之一,保证回弹末端的运动稳定性。设计这类运动弹簧时,首先要匹配工况的载荷循环次数,如果是高频往复的工况,簧丝的材质要选用疲劳强度更高的合金弹簧钢,簧圈的节距设计不能完全等距,靠近两端固定位置的1-2圈节距要适当缩小,作为并圈过渡段,减少应力集中在端部固定点的问题;如果是用于缓冲吸能的场景,弹簧的刚度曲线要设计成渐增型,也就是随着压缩量增大,单位变形量对应的弹力逐步提升,避免初始刚度过大带来的冲击感,同时要校核弹簧压缩到极限位置时的剪切应力,不能超过材质的许用应力阈值,防止长期使用后出现弹力衰减。在实际设备装配中,
这类带导向芯轴的弹簧结构不需要额外加装导向套,芯轴本身就承担了径向限位的作用,能有效压缩整体安装空间,很多紧凑型气动执行机构、自动化线的定位顶出机构、小型冲压设备的退料结构都会优先选用这种布局。要注意的是,弹簧两端的磨平处理是动态工况下的必要工序,磨平后的端面与芯轴轴肩的接触面积要达到簧圈截面的75%以上,保证弹簧受力均匀,不会因为局部接触应力过大出现端部断裂的问题。另外在运动仿真阶段,要给弹簧和芯轴之间预留合理的配合间隙,间隙太小会增大伸缩过程中的摩擦阻力,加快簧丝表面的磨损,间隙太大又会失去径向约束的作用,一般根据弹簧的公称直径大小,单边间隙控制在0.1mm到0.3mm区间最为合适,公称直径越大预留的间隙值也要对应提升。
很多新手设计这类运动弹簧时容易忽略弹簧的固有频率问题,如果设备的工作振动频率和弹簧的固有频率接近,很容易引发共振,导致弹簧振幅急剧增大出现断裂,所以设计阶段要根据弹簧的刚度、有效质量计算固有频率,让其避开设备的工作频率区间,必要时可以通过调整簧丝直径、簧圈中径来改变固有频率参数。在日常运维场景中,这类结构的检查重点是簧圈表面是否出现裂纹、锈蚀,以及弹簧的自由长度是否出现明显缩短,一旦自由长度衰减超过原长的10%,就说明弹簧已经出现疲劳失效,需要及时更换,避免因弹力不足导致机构动作不到位。
