带翼形锁紧结构的铰接式管夹组件

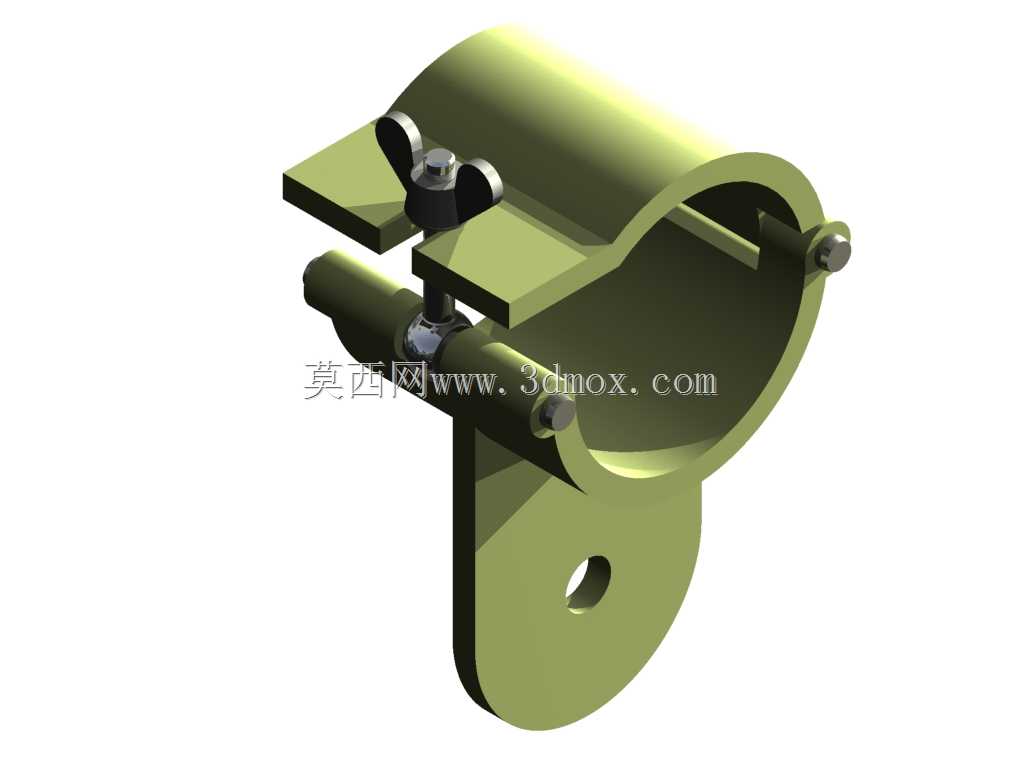

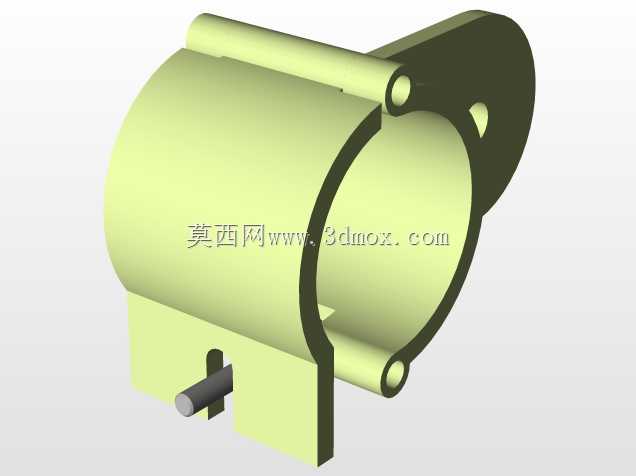

　　这类带铰接开合结构的管夹，在流体管路布设、气动系统排布、轻型设备管线固定场景中应用十分广泛，区别于传统的两半式螺栓锁紧管夹，它的开合端采用翼形螺母配合铰接压块的结构，不需要额外工具就能完成徒手拆装，在设备运维、现场管线调整的作业场景里能大幅降低拆装耗时，尤其适合需要频繁调整管路位置、定期拆检管线的工位使用。从结构设计逻辑来看，整个组件采用单销轴铰接的主体框架，上半部分为半圆弧抱合主体，圆弧内径适配对应外径的圆管，抱合面内侧预留了细微的防滑纹路加工余量，实际生产时可根据管路材质选择是否增加橡胶衬垫，避免硬质金属夹体划伤管材表面，同时能提升夹持状态下的静摩擦力，防止管路受轴向窜动、径向振动时出现滑移偏移。

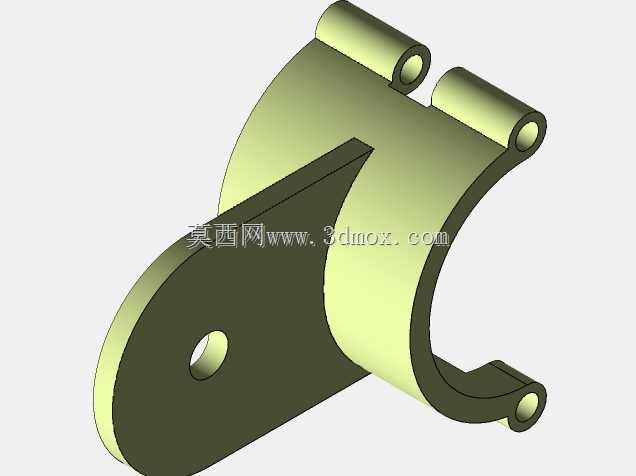

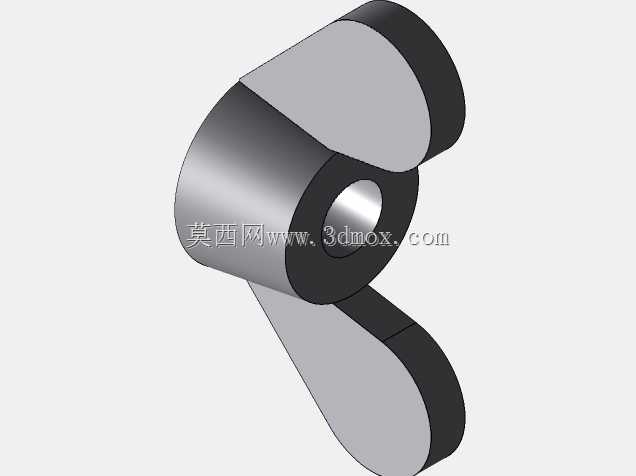

　　夹体下半部分延伸出带安装孔的固定耳板，耳板上的通孔为光孔设计，适配螺栓穿过将整个管夹固定在设备机架、墙面支架或者管线排布的基准面上，安装孔的位置与抱合圆弧的中心距经过匹配计算，保证安装完成后管路的中心高度与预设的走管路径一致，不会出现管路别劲、安装应力集中的问题。开合锁紧侧的结构做了分层压合设计，翼形螺母下方设置了带防滑齿的压块，压块与夹体上的贴合平台对应，当拧紧翼形螺母时，压块会均匀压合在平台面上，让上半部分的抱合圆弧均匀收合，不会出现单侧偏压导致的夹口变形、管路夹持受力不均的问题；铰接侧的销轴采用两端铆压的固定方式，销轴与夹体的铰接孔之间预留了合理的转动间隙，既保证夹体开合时转动顺畅无卡滞，又不会出现间隙过大导致的夹体错位、

　　抱合不同轴的问题。从安装边界尺寸来看，抱合圆弧的中心到固定耳板安装面的垂直距离，决定了管路安装后与基准面的间距，设计时这个尺寸预留了足够的操作空间，即便在贴板安装的场景下，锁紧侧的翼形螺母也有足够的徒手操作空间，不会因为贴近安装面导致手指无法施力；夹体整体的宽度尺寸控制在合理范围，在多管路并排布设的场景下，相邻管夹之间不会出现干涉，能满足密集走管的排布需求。实际使用中，这类管夹不仅能夹持金属材质的硬管，在调整锁紧力矩的前提下，也可以适配PVC、尼龙等材质的软性管路，翼形锁紧的结构可以根据管材的硬度调整压紧力，避免压裂软质管材，同时保证足够的夹持力。在设备的气动系统布设场景里，这类管夹常用来固定气源管路，

　　设备运行时产生的持续振动不会让夹体出现松脱，铰接结构的抗疲劳性能优于传统的双螺栓锁紧结构，因为单侧铰接的设计让夹体在受振动冲击时存在微小的活动余量，能抵消部分振动应力，避免螺栓长期受交变载荷出现松脱断裂的问题。在户外临时管线布设的场景里，不需要携带扳手等工具就能完成管路的固定与拆卸，大幅提升现场作业的效率，夹体表面的氧化处理层也能适应户外潮湿、多尘的使用环境，不会轻易出现锈蚀卡滞的问题。设计过程中，夹体的壁厚经过强度校核，在满足夹持力要求的前提下尽可能控制整体重量，不会给固定基面带来额外的负重，固定耳板的圆角过渡处理也避免了应力集中，在受管路侧向冲击力时不会出现耳板断裂的问题。整个组件的零件数量少，除了铰接销轴、锁紧螺栓与翼形螺母之外，其余为一体化冲压成型的夹体零件，加工工艺简单，量产时的成本控制优势明显，装配工序也十分简便，不需要复杂的工装就能完成整机组装，适合批量应用在各类设备的管路固定环节。
