马耳他十字间歇传动机构结构设计

　　在自动化送料、多工位转台、胶片卷片、轻工包装分度这类需要把连续回转输入转化为步进式间歇输出的工况里，马耳他十字机构是应用极广的机械式分度解决方案，相比棘轮棘爪的分度结构，它的传动冲击更小、分度定位精度更稳定，加工装配难度也低于圆柱凸轮分度机构，在中低速轻载的间歇传动场景里性价比十分突出。

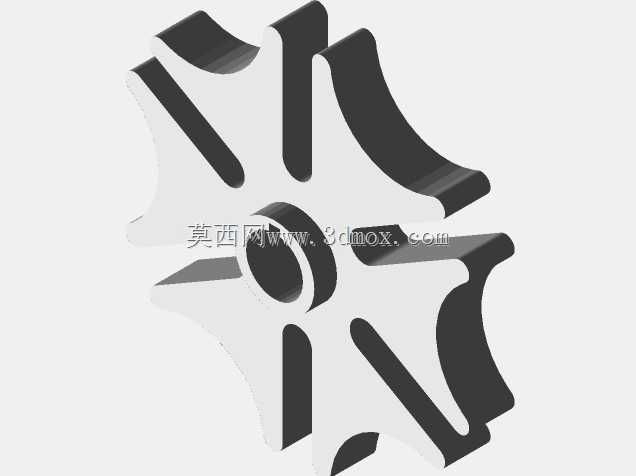

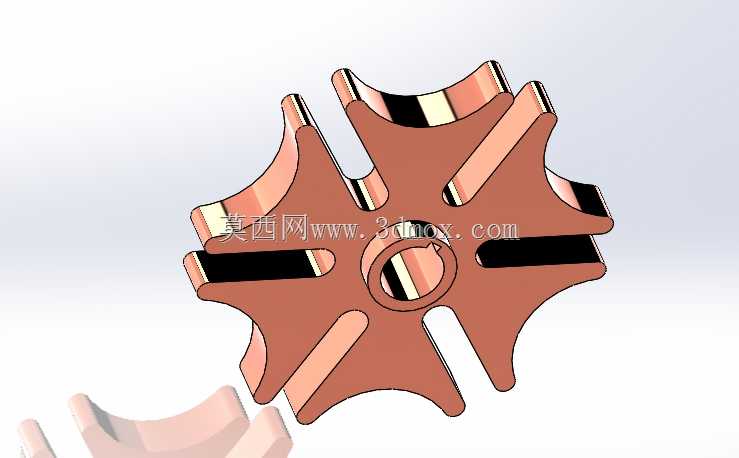

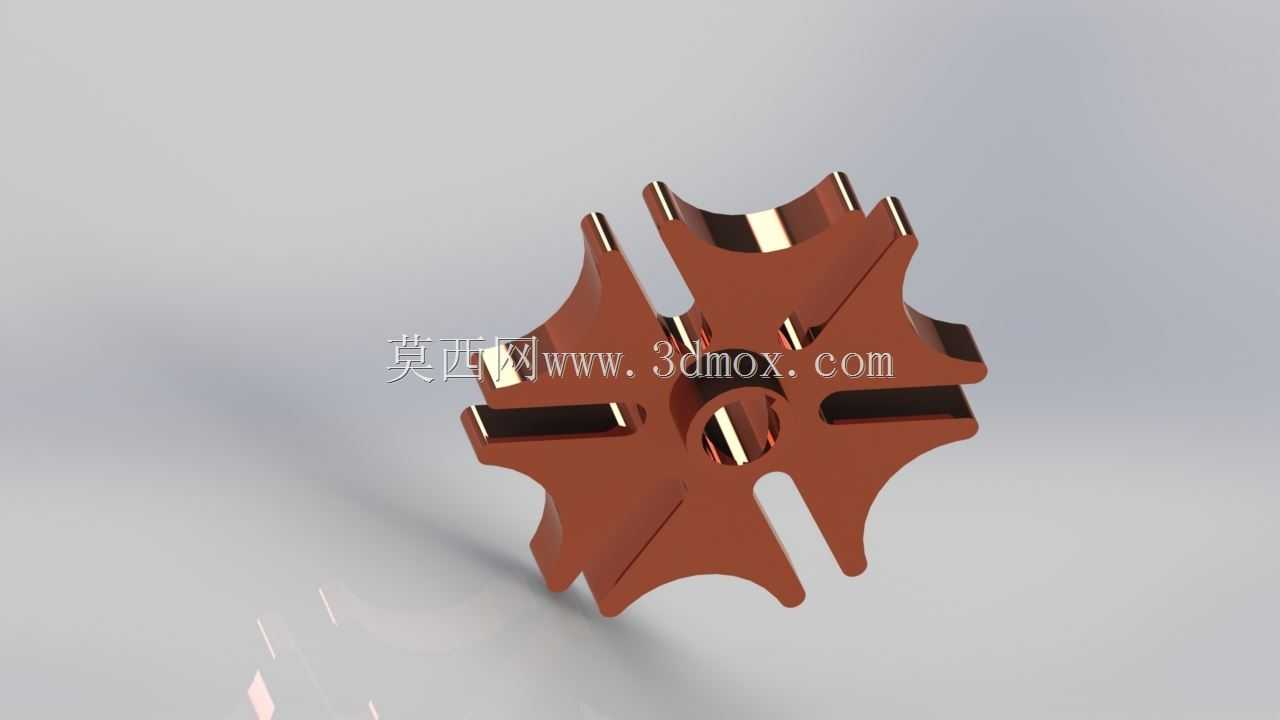

　　这套马耳他十字从动件的结构设计，核心是通过主动拨盘上的圆柱销嵌入从动槽轮的径向导槽，带动槽轮完成固定角度的回转，当圆柱销脱离导槽后，槽轮上的内凹锁止弧会和主动盘上的外凸圆弧锁止面贴合，让槽轮在停歇阶段保持位置锁定，不会因为负载惯性出现溜转错位，这也是这类机构能实现精准分度的核心结构逻辑。设计时首先要确定的是槽数参数，常见的马耳他机构槽数为4、6、8槽，对应每次分度的转角为90度、60度、45度，这套模型采用的是4槽结构，对应单次90度的分度输出，适配四工位的回转作业需求，比如多工位装配台的工位切换、小型包装设备的封盒工位转位都能适配。

　　从结构细节来看，从动槽轮的导槽两侧做了等宽的平行面设计，和主动销的配合间隙控制在0.02-0.05mm区间，间隙过大会导致分度转角出现误差，间隙过小则会在传动时出现卡滞，加剧接触面的磨损。槽轮的每个槽端都做了圆弧过渡，避免主动销进入和脱离导槽时出现刚性撞击，降低传动过程中的噪音和冲击载荷。锁止弧的同轴度是加工时的核心管控项，锁止弧和槽轮回转中心的同轴度公差需要控制在0.01mm以内，否则停歇阶段会出现锁止面卡滞或者间隙过大窜动的问题。

　　安装边界上，这套槽轮的中心轴孔采用标准的通孔设计，可根据实际负载需求选配对应直径的传动轴，轴孔和槽轮端面的垂直度公差不低于7级精度，避免安装后槽轮出现端面跳动，影响传动平稳性。主动拨盘和从动槽轮的中心距需要严格按照设计值装配，中心距偏差过大会导致主动销进入导槽时的切入角异常，轻则加剧磨损，重则出现机构卡死无法运转的情况。在实际应用中，这类机构的输入转速通常不建议超过100rpm，转速过高时槽轮在启停阶段的角加速度会带来较大的冲击载荷，缩短零部件的使用寿命，如果需要更高的分度转速，通常会在主动端搭配减速机构，或者对槽轮的槽型做修正线设计，优化传动过程中的动力特性。

　　不同于槽轮外露的常规设计，这套结构的槽轮外缘做了加厚处理，提升了零件整体的刚性，在轻载冲击的工况下不容易出现槽口变形的问题。零件的材质可选配45号钢调质处理，或者铝合金硬质阳极氧化，前者适合负载稍大的工业设备场景，后者适合对重量有要求的轻工、仪器类设备场景。在装配时需要在主动销和导槽的接触面、锁止弧的配合面涂抹润滑脂，降低长期运转的磨损量，日常维护时只需要定期检查配合面的磨损情况，补充润滑即可，整体维护成本远低于电控类的分度机构，在对可靠性要求高、维护条件有限的工况下优势十分明显。

　　很多工程师在设计这类机构时容易忽略锁止弧的切入切出位置设计，主动销进入导槽的瞬间，锁止弧需要刚好脱离配合，否则会出现主动销还没进入导槽、锁止弧已经松开，导致槽轮出现自由转动的错位问题，或者主动销已经进入导槽、锁止弧还没脱开，导致机构顶死。这套模型在锁止弧的起止位置做了精准的角度匹配，刚好对应主动销的切入切出相位，装配时只需要对准两个零件的初始相位标记，就能保证机构运转顺畅，不需要反复调整相位角度，降低了现场装配的调试难度。
