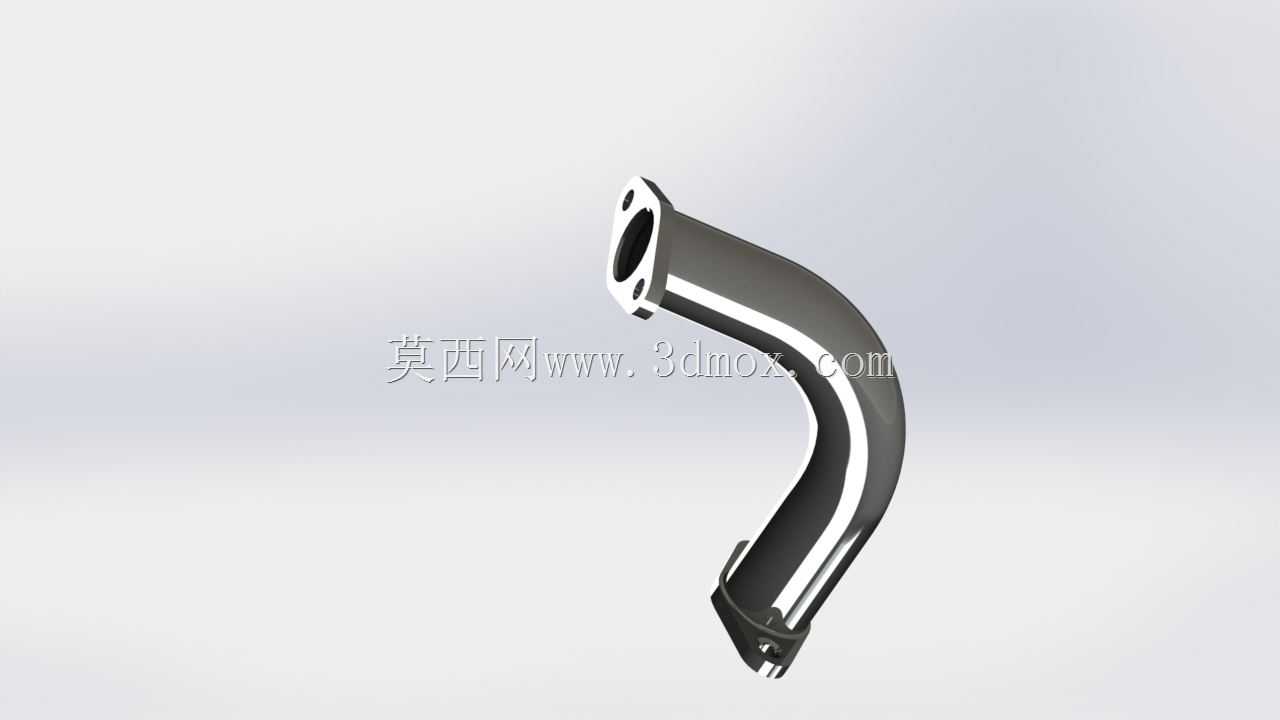

带法兰连接结构的90度弯通管路构件

　　在流体输送管路系统的布设场景里，管路走向的调整是管路设计环节无法回避的需求，这类带法兰连接结构的90度弯通构件，就是为了适配管路直角转向需求而设计的核心连接件，广泛应用在工业流体管线、车用流体回路、小型动力设备的气液输送路径中。不同于焊接式弯管，法兰连接的结构形式让该构件具备可拆卸的特性，在后期管路维护、部件更换、管路改道的场景下，无需对整段管线进行切割破坏，仅需拆卸法兰端的紧固螺栓即可完成拆装作业，大幅降低了管路运维的工作量。从功能特性来看，该构件的核心作用是改变管路内流体的流向，让沿直线输送的流体完成90度的方向转折，同时法兰端的密封面结构可以保证连接位置的密封性，避免流体在转向连接处出现泄漏问题。设计过程中，

　　首先要考虑的是流道的顺滑过渡，弯管段的曲率半径经过合理匹配，既不会因为曲率过小导致流体在弯管处形成过大的局部阻力，造成输送能耗升高、流道内紊流加剧的问题，也不会因为曲率过大导致构件整体占用安装空间过多，影响周边管线及设备的布局。弯管的壁厚根据常规管路输送的压力等级做了匹配，能够满足中低压流体输送的强度要求，避免长期承压运行出现管壁变形、开裂的问题。两端的法兰结构做了标准化的连接尺寸匹配，法兰盘上的螺栓孔位置、孔径都对应同通径的标准法兰参数，安装时可以直接和同规格的法兰管路、法兰阀件进行对接，不需要额外制作过渡转接件，降低现场安装的适配难度。从安装边界来看，该构件的整体轴向尺寸经过紧凑化设计，两个法兰端面的中心距控制在合理范围内，

　　在狭小的设备舱、管线密集的管廊区域布设时，不会因为构件尺寸过大出现安装干涉的问题。法兰端面的密封面采用平面密封结构，适配常规的非金属密封垫片，安装时仅需按照对角顺序紧固法兰螺栓，即可保证密封面的压力均匀分布，达到可靠的密封效果。弯管的主体段采用等通径设计，流体在经过弯管位置时，通流截面不会发生突变，能够最大程度降低流体经过转向位置的压力损失，保证管路系统的输送效率。在实际应用场景中，这类弯通构件既可以用在工业生产的冷却水循环管路、压缩空气输送管路中，也可以适配小型动力设备的进排气回路、润滑介质输送管路，甚至在自行车、小型机动车的流体相关结构中也能见到同类结构的应用。设计建模时，需要重点保证弯管段的内壁顺滑度，避免出现台阶、

　　凹陷等结构缺陷，防止流体长期冲刷后在缺陷位置形成积留，尤其是输送带有微小杂质的流体时，顺滑的内壁可以减少杂质在弯管处的沉积，降低管路堵塞的风险。同时法兰盘与弯管主体的连接位置做了圆弧过渡处理，避免直角连接处出现应力集中的问题，在管路运行过程中受到流体压力冲击、管路振动影响时，过渡位置不会因为应力集中出现开裂失效的情况。另外，构件的法兰螺栓孔位置做了对称度公差约束，保证安装时螺栓可以顺利穿入，不会出现孔位错位导致无法安装的问题，法兰端面的平面度也做了相应要求，防止密封面贴合不严出现泄漏。在管路布局设计时，选用该类弯通构件可以快速完成直角转向的管路布设，不需要对直管进行弯制加工，相比现场弯制的管路，预制的法兰弯管构件的尺寸精度、成型质量都更稳定，能够有效提升管路系统的安装效率和运行可靠性。
