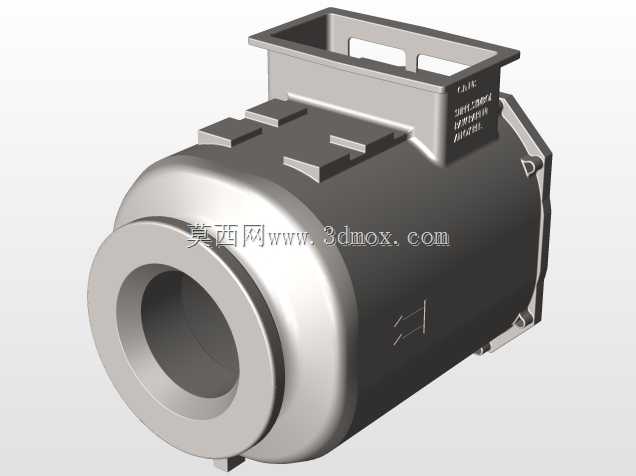

卧式电机壳体铸造结构三维设计

　　在工业动力传动场景里，电机壳体作为支撑定子、转子总成同时承担散热、防护、安装定位功能的核心承载构件，其铸造毛坯的结构合理性直接决定后续机加工工序的良率与成品电机的运行可靠性。这款卧式电机壳体的铸造结构设计，完全围绕中小型异步电机的量产装配需求展开，从铸造工艺性与后续使用场景两个维度做了细节平衡。

　　从实际应用场景来看，这类壳体主要适配通用工业场景的卧式安装电机，覆盖风机配套、泵组驱动、输送线动力单元等常规工况，安装时通过壳体底部的安装脚与设备基座贴合固定，前端端盖止口对接负载端连接结构，顶部的出线盒结构用于容纳接线端子，实现动力线缆的引入与绝缘防护。设计阶段首先考虑的是铸造过程的充型顺畅性，壳体主体采用等壁厚渐变设计，主体壁厚控制在适配砂型铸造的合理区间，避免壁厚突变带来的缩孔、冷隔缺陷，所有转角位置都做了铸造圆角过渡，既减少铸造应力集中，也能降低后续机加工时的刀具崩损概率。

　　外形尺寸与安装边界的设定完全贴合通用Y系列卧式电机的安装尺寸规范，前端大直径止口的同轴度公差预留了足够的机加工余量，止口端面与安装脚底面的平行度在毛坯阶段就通过模具分型面的精准设计做了初步保证，减少后续机加工的余量去除量，缩短加工节拍。顶部的接线盒腔体与壳体主体采用一体化铸造成型，避免了后续焊接接线盒带来的变形与密封隐患，接线盒顶部的法兰边预留了盒盖安装的螺孔凸台，凸台厚度做了加厚处理，防止攻丝时出现螺纹滑牙问题，接线盒腔体与壳体内部的穿线孔位置做了圆弧过渡，避免穿线时划伤线缆绝缘层。

　　壳体外表面分布的若干散热凸筋结构，在铸造阶段直接成型，不需要后续加工，这些凸筋顺着电机运行时的空气流动方向排布，既能够增加壳体的散热面积，提升电机持续运行时的热交换效率，也能在一定程度上提升壳体的结构刚性，降低电机运行时的共振幅值。壳体后端的端盖连接位置均匀分布了螺栓凸台，每个凸台的厚度都经过受力核算，确保端盖紧固螺栓拧紧时不会出现凸台开裂问题，凸台位置的壁厚做了局部加厚，同时通过渐变过渡与主体壁厚衔接，避免铸造时出现热节导致的缩松缺陷。

　　设计过程中还充分考虑了铸造起模的便利性，所有垂直于分型面的侧壁都做了合理的起模斜度，没有出现倒扣结构，不需要额外设置活块就能完成砂型的起模操作，有效降低模具制作成本与造型工序的复杂度。壳体内部的定子安装位预留了均匀的机加工余量，内孔的圆柱度在毛坯阶段控制在合理范围内，减少后续镗孔工序的走刀量，同时毛坯内表面没有多余的凸瘤与飞边结构，降低清砂工序的工作量。安装脚的位置做了局部加厚，并且设置了加强筋与壳体主体连接，确保电机安装固定后，承受负载扭矩时不会出现安装脚断裂的问题，安装脚上的螺栓过孔位置做了沉头凸台，保证螺栓拧紧后能够完全贴合，不会出现安装间隙导致的电机振动问题。

　　从结构功能特性来看，这款铸造壳体同时兼顾了铸造工艺性、机加工工艺性与实际使用的可靠性，没有多余的冗余结构，所有结构特征都服务于实际装配与使用需求，既能够满足砂型铸造的量产要求，也能适配后续流水线机加工的装夹定位需求，成品后能够为电机内部构件提供稳定的支撑与可靠的防护，适配多数常规工业场景的卧式电机使用需求。
