公称通径76角式法兰连接阀体结构

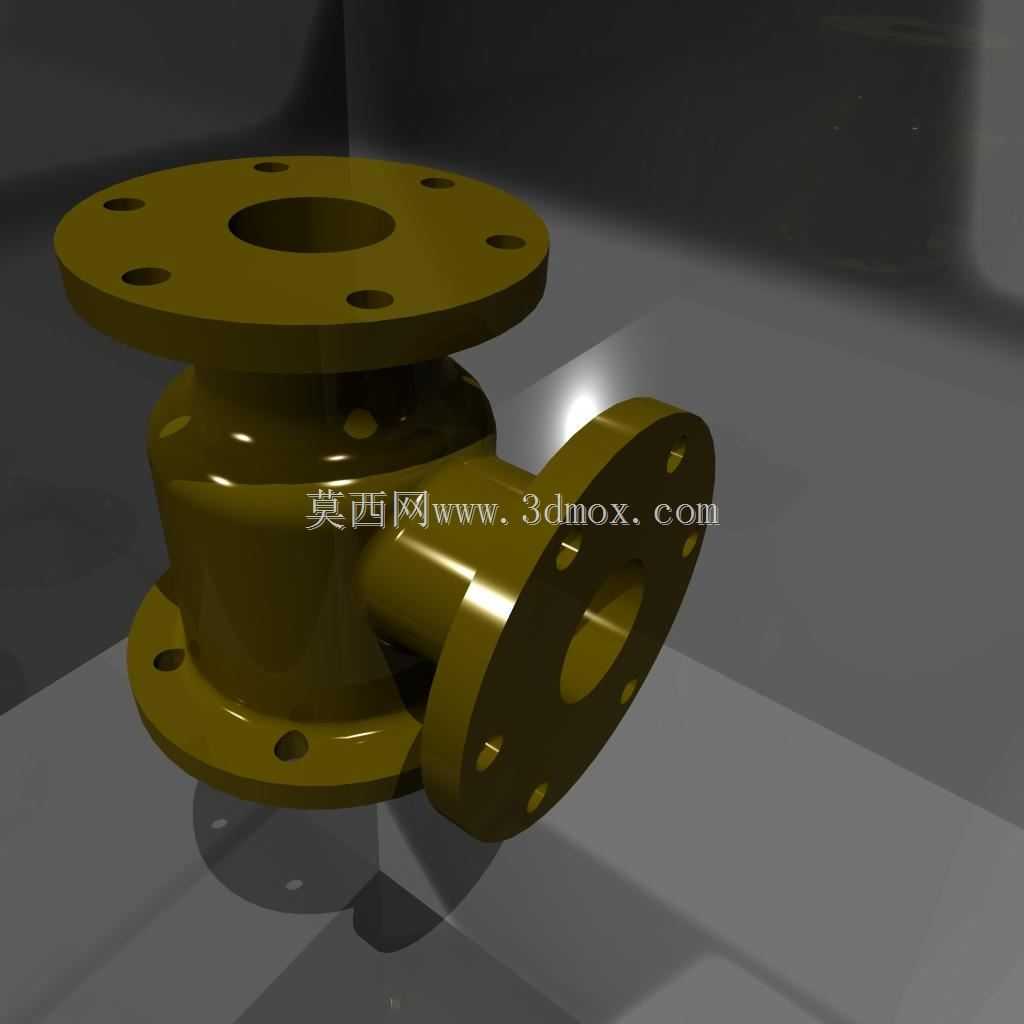

　　这款角式法兰连接阀体，核心适配公称通径76的管路系统，在工业流体输送场景中承担着承压容腔、流道导向、阀件安装基体的核心作用，常见于化工介质输送、市政给排水、暖通循环、轻工制程等需要改变流体流向的管路段，相比直通式阀体，角式结构能直接完成90度流向切换，减少管路中弯头配件的使用，降低局部流阻与管路泄漏点数量。从结构设计逻辑来看，阀体采用三法兰连接布局，上下同轴的两组法兰用于对接上下游直通管路，侧出的法兰端用于连接阀盖、执行器或者旁通支路，法兰端面均布螺栓孔，安装时可通过螺栓预紧力配合密封垫片实现端面静密封，适配常规的PN10、PN16中低压管路压力等级，阀体内部流道做了圆弧过渡处理，避免直角转折造成的介质冲蚀与流阻激增，

　　针对含少量固体颗粒的流体工况，流道内壁的圆弧过渡也能减少颗粒沉积卡滞的概率。建模过程中严格遵循管路附件的安装边界要求，上下法兰的端面间距、侧法兰的轴线高度、各法兰螺栓孔的分度圆直径都匹配通用管路法兰标准，确保选型后能直接与现有标准法兰管路对接，不需要额外加工过渡连接件；阀体的壁厚设计参考承压壳体的强度计算要求，在法兰与筒体连接的应力集中区域做了加厚过渡处理，避免承压状态下出现应力开裂，法兰背面与筒体衔接处设置了圆弧卸荷槽，降低铸造过程中的冷却应力集中，同时减少安装时螺栓预紧力对筒体根部的弯矩影响。从实际工程应用角度，这类角式阀体可适配截止阀、止回阀、节流阀等多种阀内件结构，根据输送介质的不同，可匹配铸钢、不锈钢、

　　铜合金等不同材质的铸件毛坯，三维建模时预留了足够的加工余量，法兰密封面、阀座安装位的尺寸公差按照机械加工常规精度要求设定，能直接对接后续的工程图出图、毛坯铸造、机加工工艺编排。在管路布局空间受限的场景下，角式阀体的结构优势尤为明显，不需要额外预留弯头的安装空间，能有效压缩管路系统的整体占用空间，同时减少了一组法兰连接点，降低了管路系统的潜在泄漏风险；建模时对各安装面的形位公差做了对应约束，上下法兰的同轴度、侧法兰与主轴线的垂直度都控制在管路安装允许的公差范围内，避免安装后出现管路错位、密封垫压偏泄漏的问题。阀体外部的加强筋布局结合了铸造工艺要求，在不额外增加过多壁厚的前提下提升壳体整体刚性，避免运输、安装过程中受外力碰撞出现变形，流道的通径尺寸全程保持一致，没有出现局部缩径的问题，确保介质通过时的流阻稳定，不会因为阀体本身的结构问题造成管路压力损失超标。
