轻量化铰接式机械连接支架结构设计

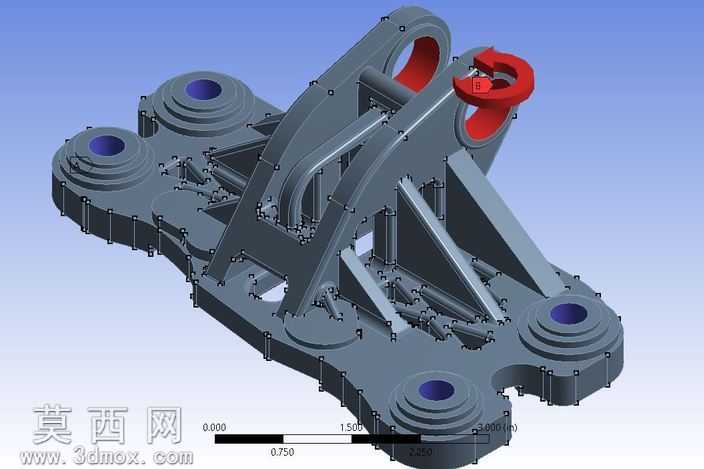

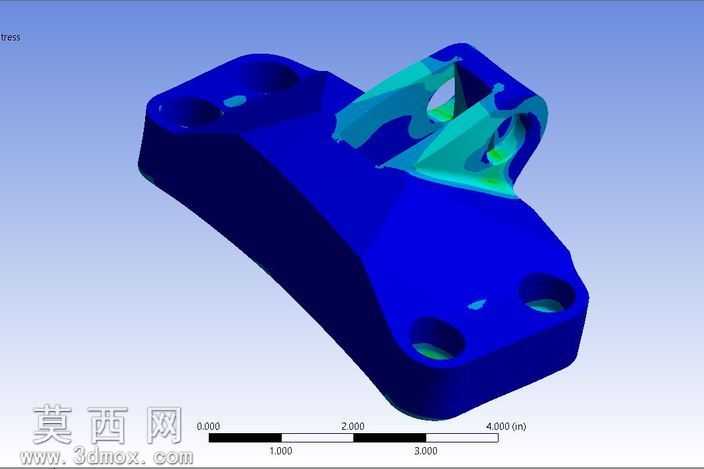

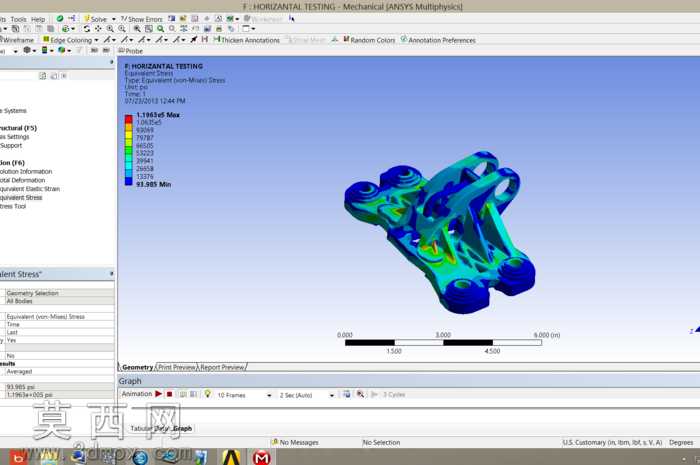

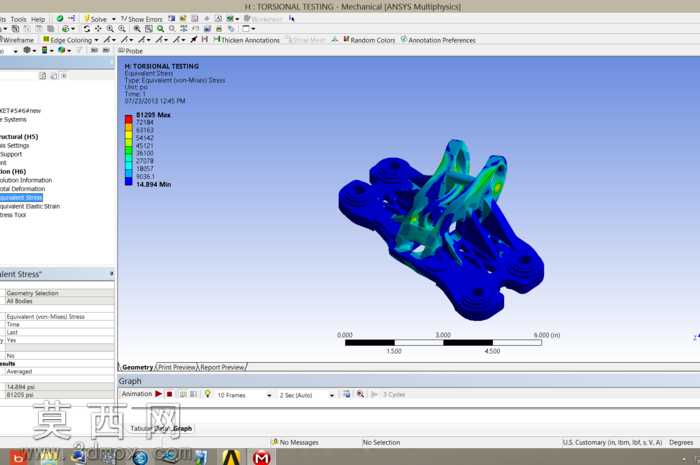

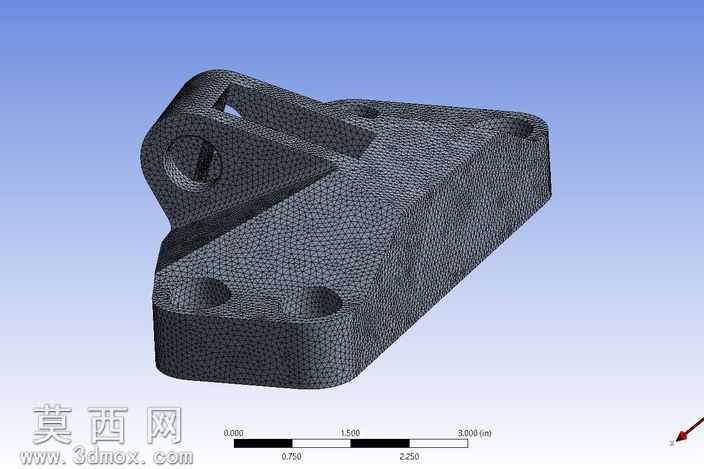

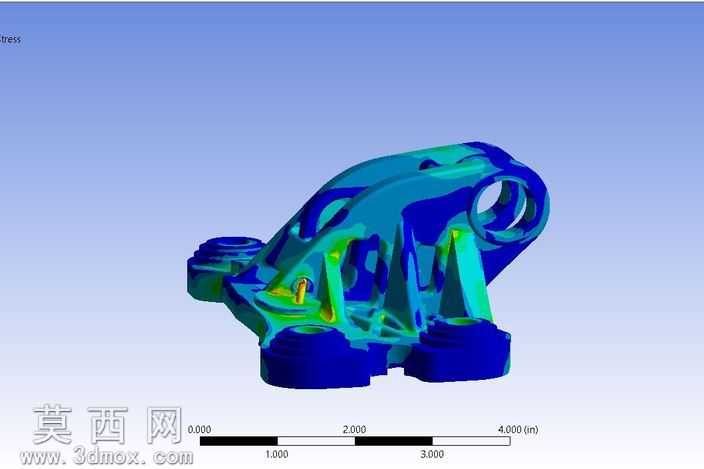

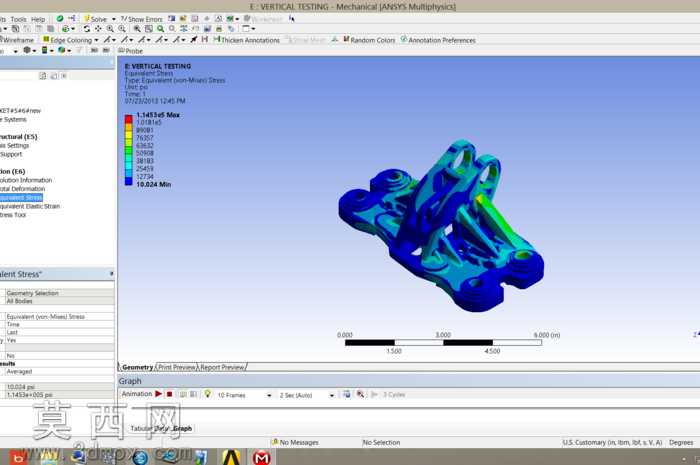

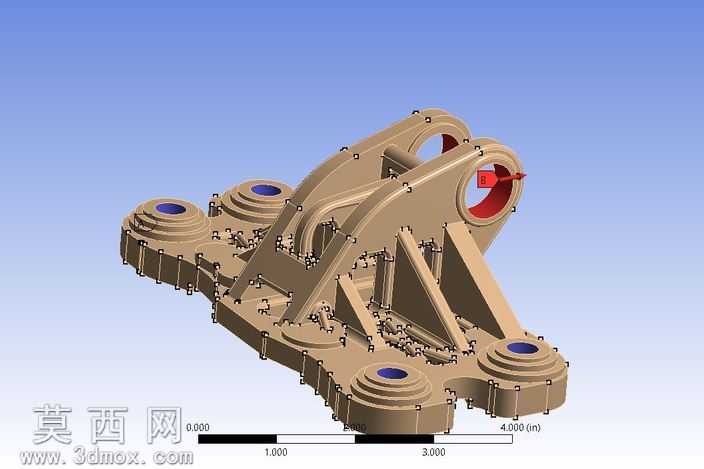

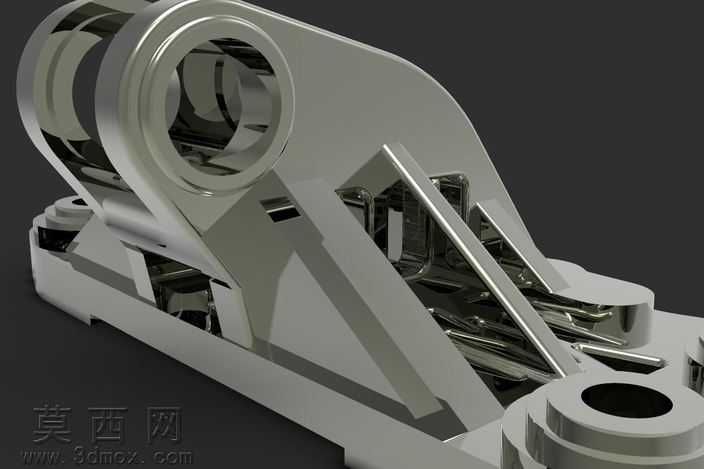

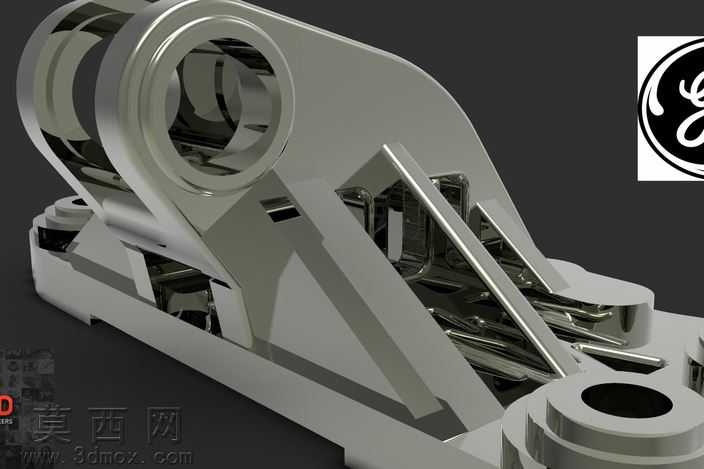

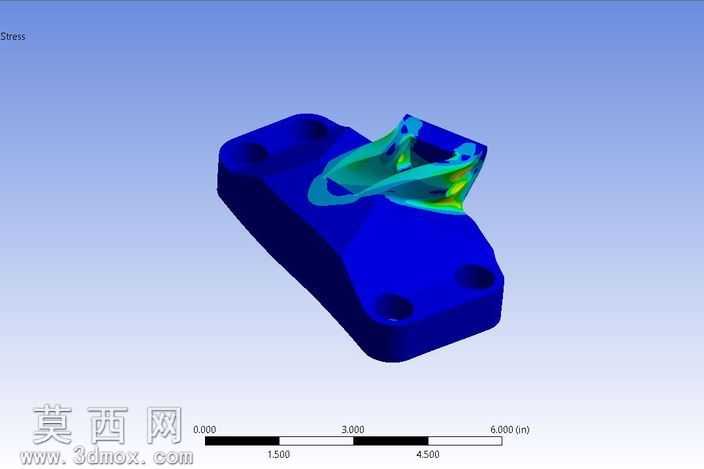

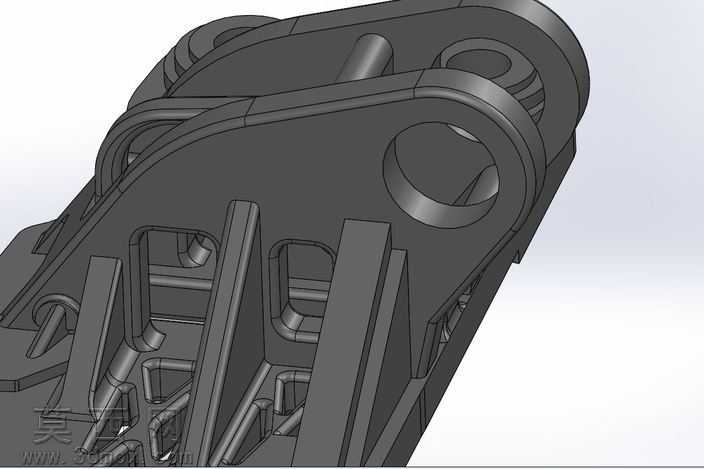

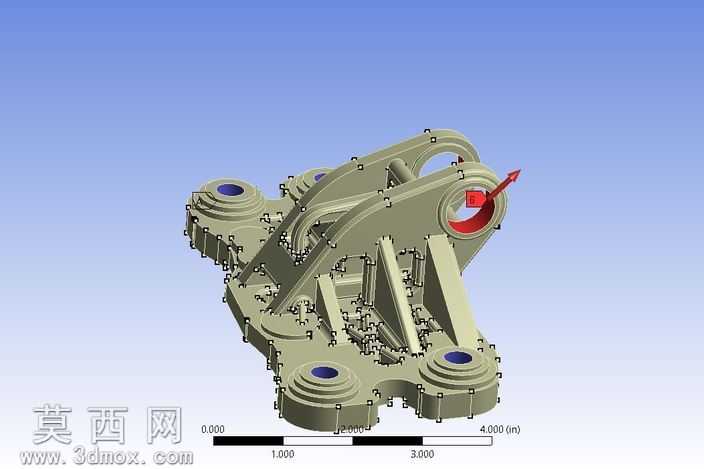

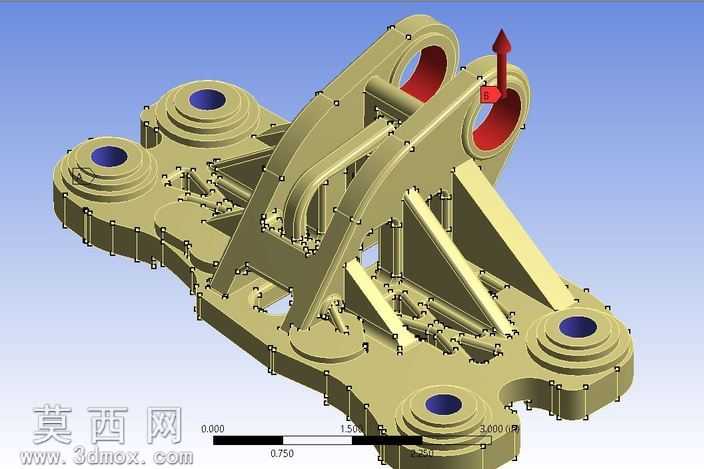

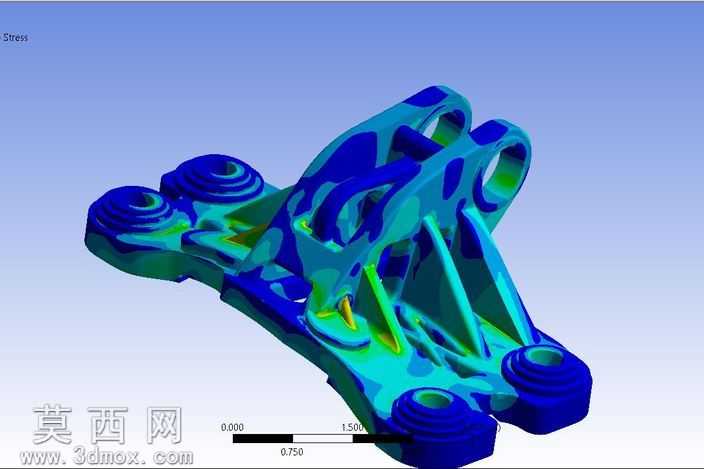

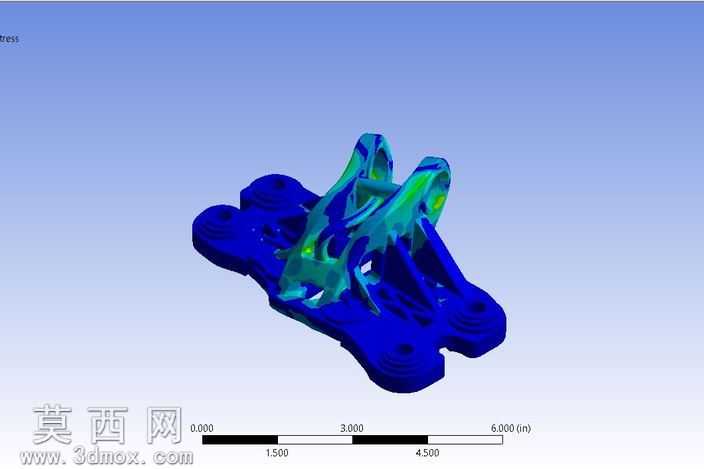

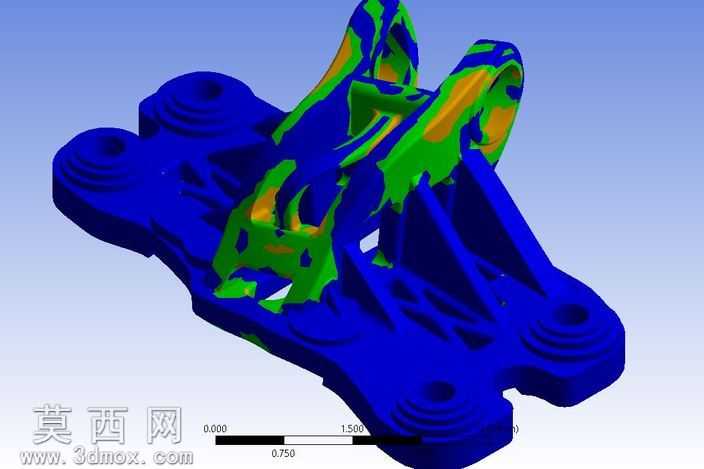

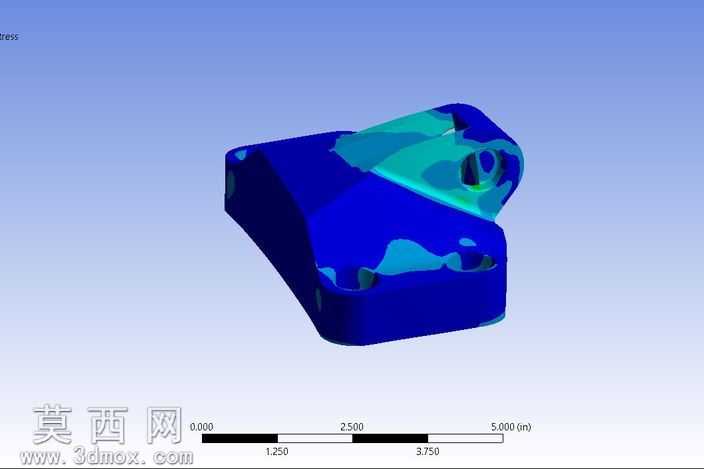

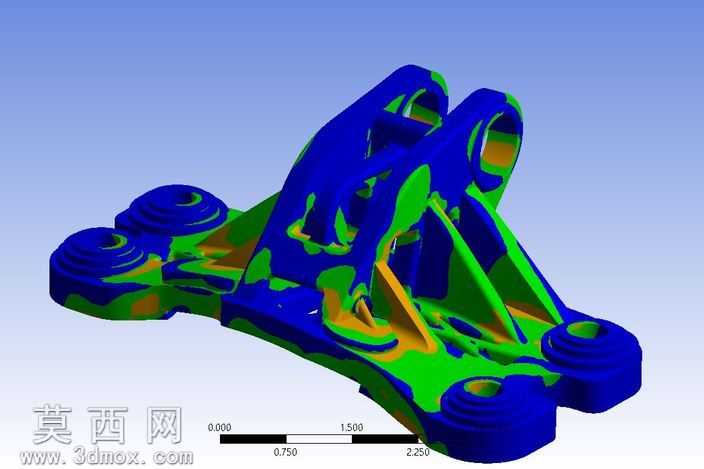

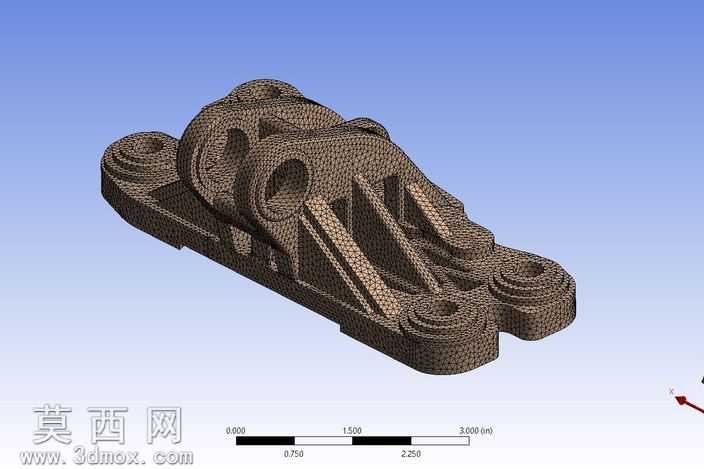

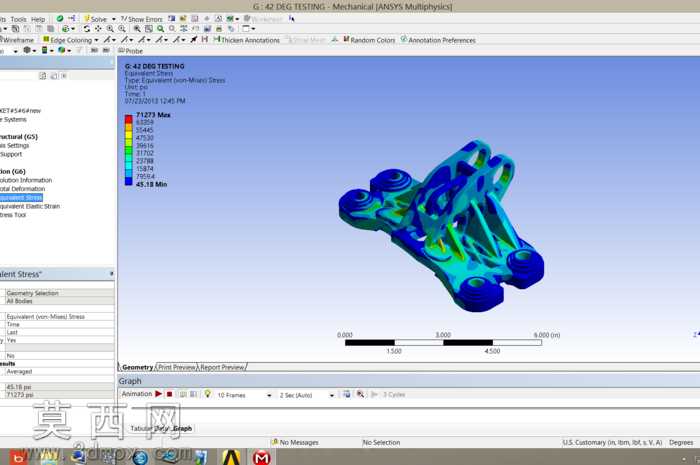

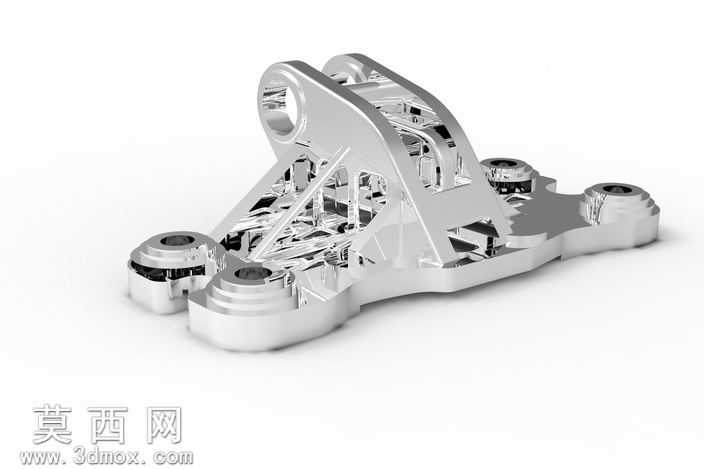

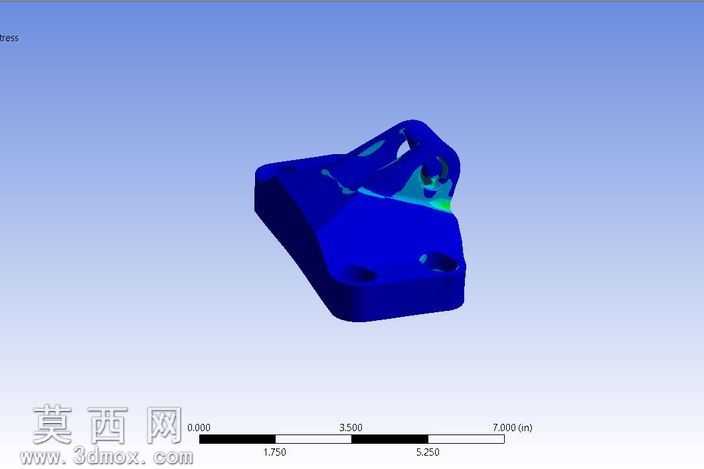

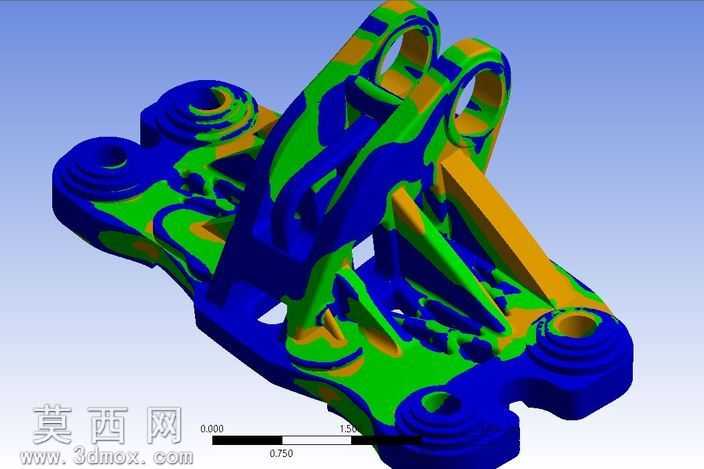

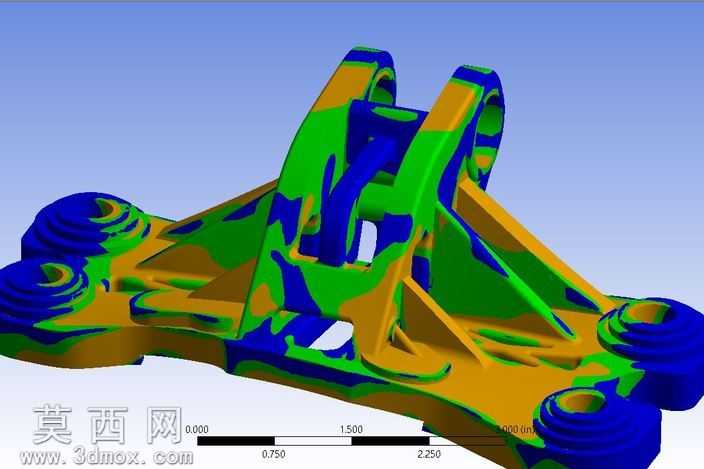

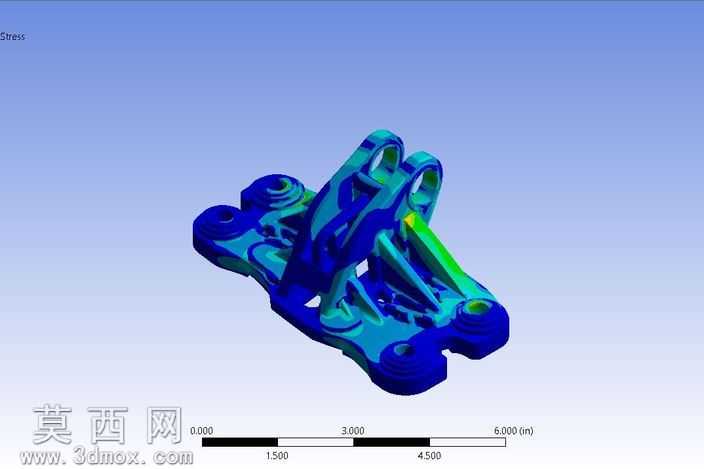

本作品为经过多轮迭代优化的机械连接支架三维设计，整体采用一体化铸钢件的结构逻辑进行建模，在三维建模过程中首先完成基础受力点位的框架搭建，精准定位两端铰接孔的同轴度与安装基准面的平面度公差，确保后续装配环节的适配性。建模阶段针对支架的受力路径进行了完整的拓扑优化，将非受力区域的冗余材料全部剔除，在主体承力臂位置设计了三角加强筋结构，筋板的厚度与过渡圆角经过反复调整，既避免应力集中问题，又最大化实现减重目标，最终整体重量从初始设计的4.61磅降低至1.66磅，减重比例达到63.39%，同时保留了足够的结构安全系数。渲染环节采用金属铬材质进行表现，调整材质的反射粗糙度与环境贴图参数，还原金属机加工后的亮面质感，对铰接孔内壁、安装面等关键配合位置做了细节倒角处理，让模型的工业真实感更强。结构设计上，支架两端分别设置大直径铰接通孔与多组安装定位孔，中部的镂空结构既降低了整体自重，也方便日常运维中的杂物排出，避免积尘积料影响铰接转动的灵活性。设计过程中结合有限元分析结果对薄弱位置进行补强，对边界条件载荷明确的区域做了材料厚度的精准匹配，所有棱边都做了R角过渡处理，避免加工和使用过程中的应力开裂问题。模型的装配基准完全按照通用机械铰接件的标准尺寸设计，可直接适配同规格的销轴与安装基座，兼顾了轻量化需求与结构强度要求，适用于各类需要铰接传动的工业设备连接部位，在保证承载能力的前提下有效降低设备整体自重，提升设备的动态响应性能。
