龙门式坐标运动机械执行装置设计

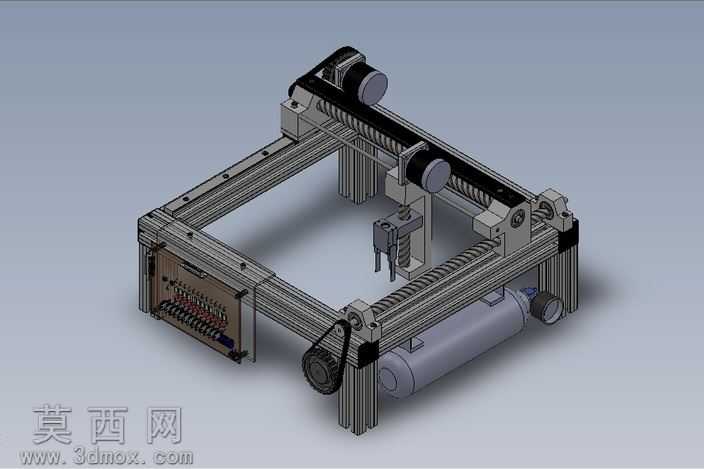

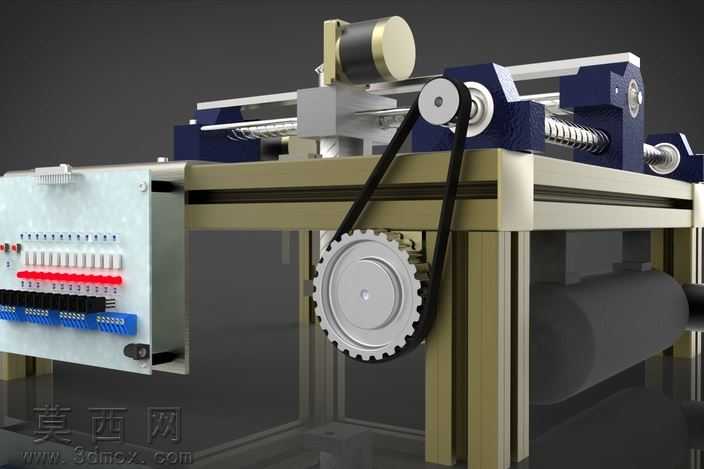

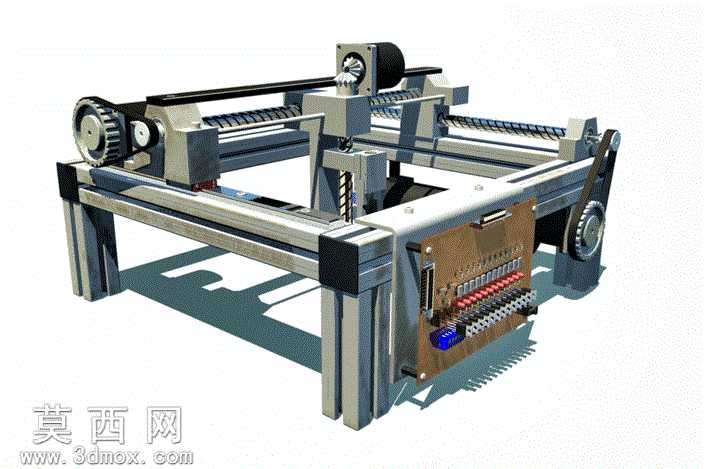

本作品采用三维参数化建模方式完成整体结构设计，建模过程中严格遵循机械设计公差配合规范，对每一处装配结构都做了干涉检查，确保各运动部件在全行程范围内无卡滞、无碰撞。整体采用龙门式框架布局，以工业铝型材搭建主体支撑机架，兼顾结构刚性与轻量化需求，型材连接处采用标准角件与螺栓紧固，保证框架整体的形位精度，为运动轴提供稳定的安装基准。X轴方向采用双直线导轨搭配同步带传动结构，同步带轮与驱动电机输出轴精准同轴装配，传动侧设置张紧调节机构，可根据使用需求调整同步带预紧力，避免传动过程中出现打滑、回程间隙过大的问题，保证长行程运动的定位精度。Y轴运动模组跨接在X轴的两个滑台上，采用丝杠传动搭配单导轨导向结构，滑台与导轨滑块、丝杠螺母刚性连接，可沿X轴方向实现整幅面的横向移动，Y轴自身可实现纵向进给运动。Z轴执行端搭载气动夹爪组件，夹爪通过安装板固定在Z轴滑台上，搭配气动管路与控制阀组布局，可实现末端工件的抓取、放置动作，气路管线采用拖链收纳排布，避免运动过程中管线拉扯、磨损。模型渲染阶段，对不同部件赋予了对应材质：铝型材部件采用磨砂阳极氧化金属材质，同步带采用黑色橡胶材质，导轨、丝杠等传动件采用抛光钢材材质，气动元件采用哑光工程塑料与金属组合材质，机架底部的气泵组件采用金属罐体搭配黑色端盖材质，通过光影调整突出各部件的结构层次与材质质感，清晰展现机械结构的装配关系与运动逻辑。设计过程中充分考虑了各轴的运动行程匹配，确保末端执行器可覆盖框架内的全部工作区域，同时对驱动电机、传动轮、气泵等外购件的安装位置做了合理布局，既保证结构紧凑，又预留了足够的安装维护空间，整体结构可拓展应用于小型点位作业、轻型物料搬运、桌面级加工执行等场景，建模时所有标准件均采用参数化特征构建，可根据实际使用需求快速修改行程、负载等参数，适配不同的使用工况。
