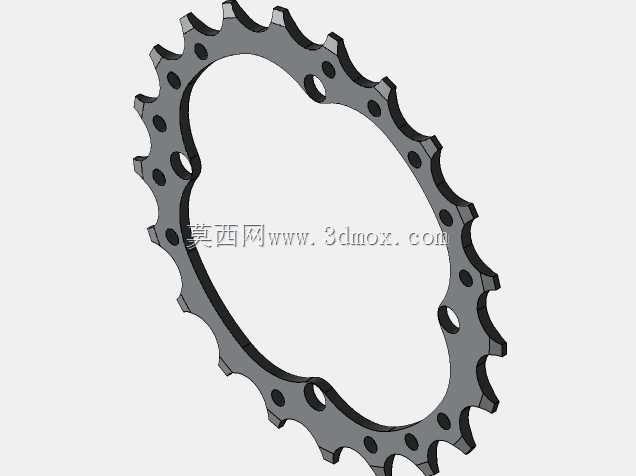

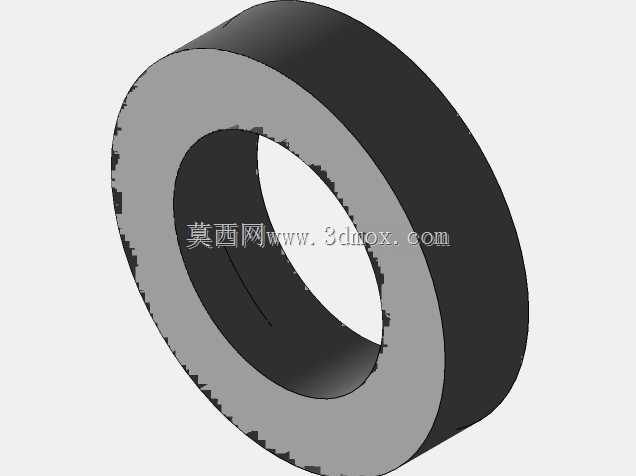

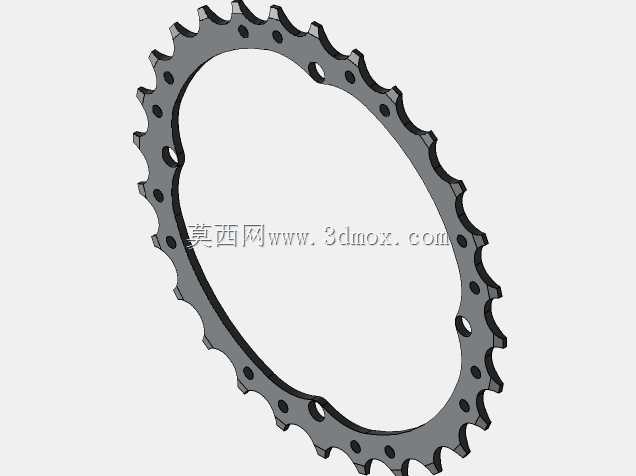

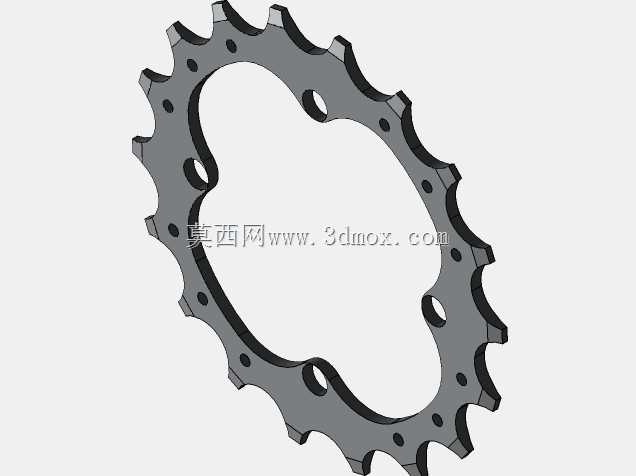

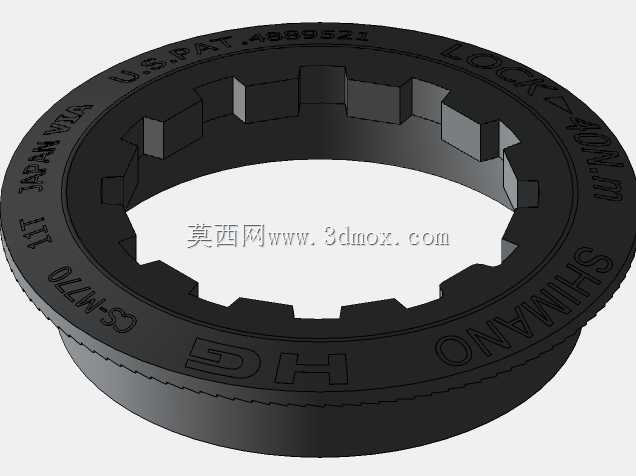

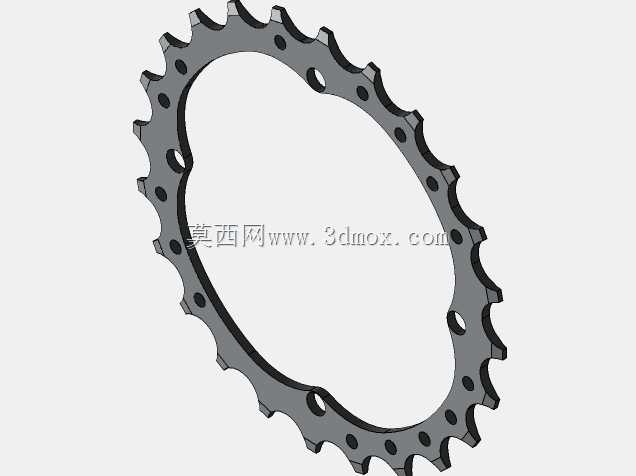

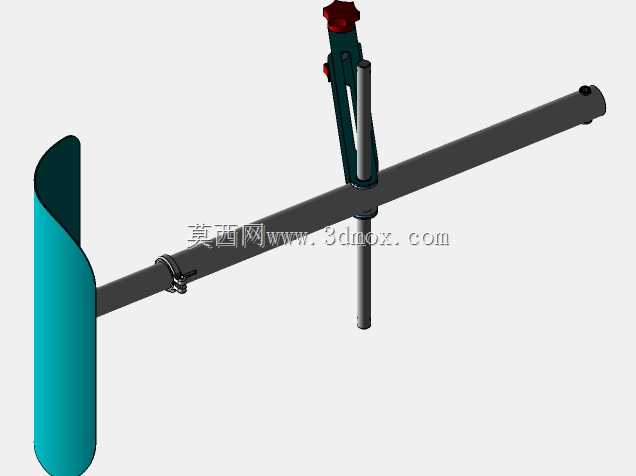

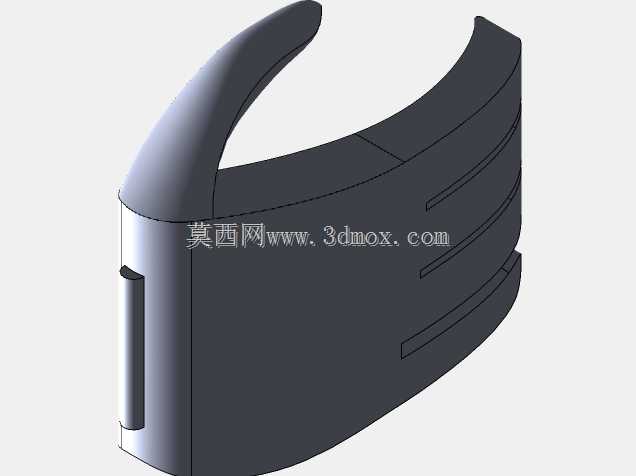

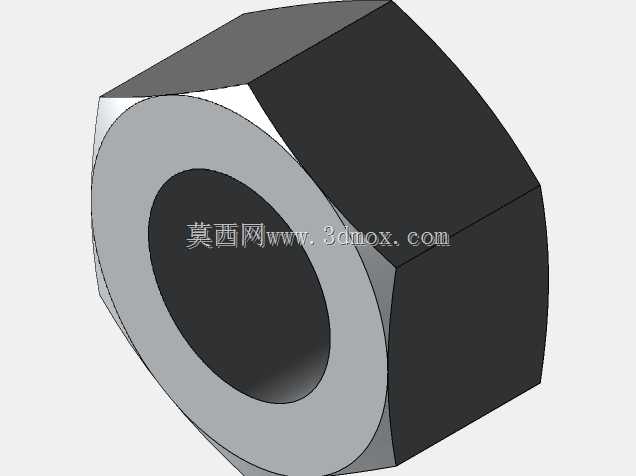

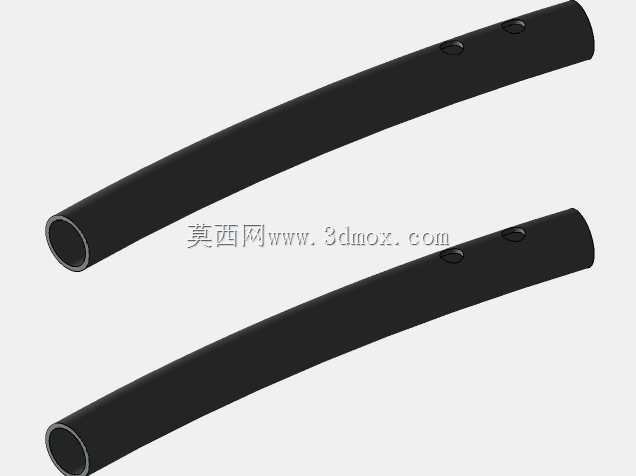

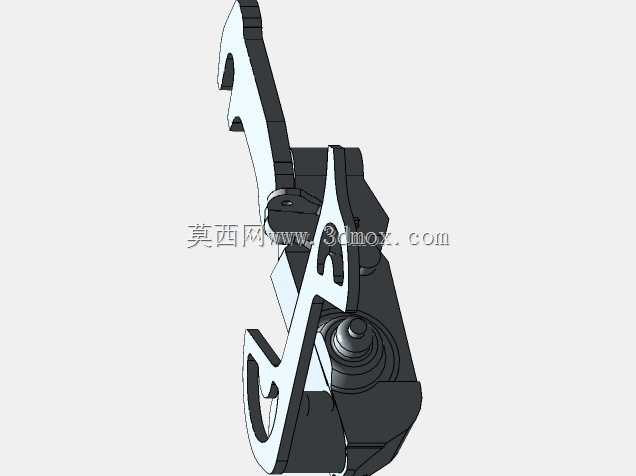

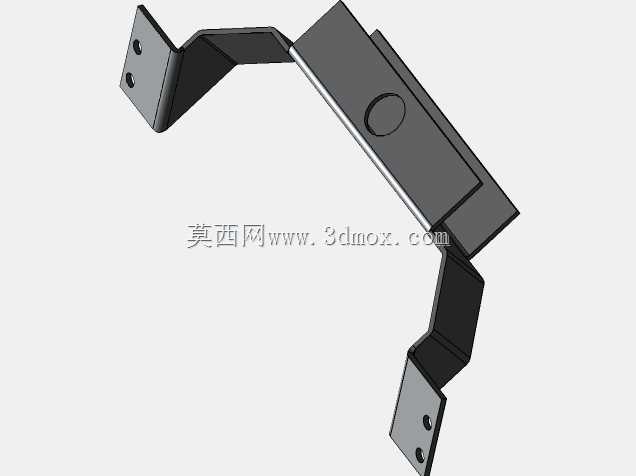

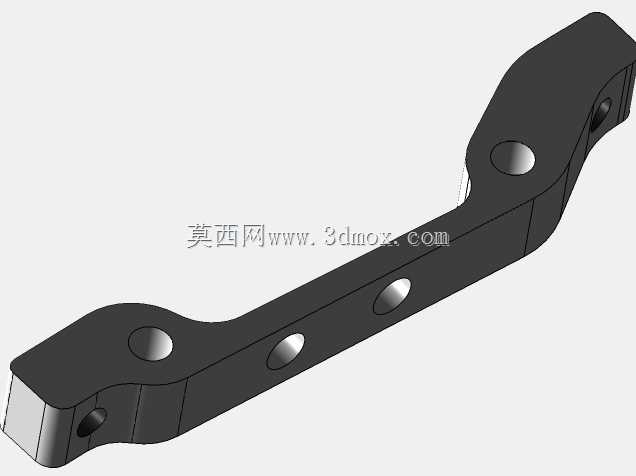

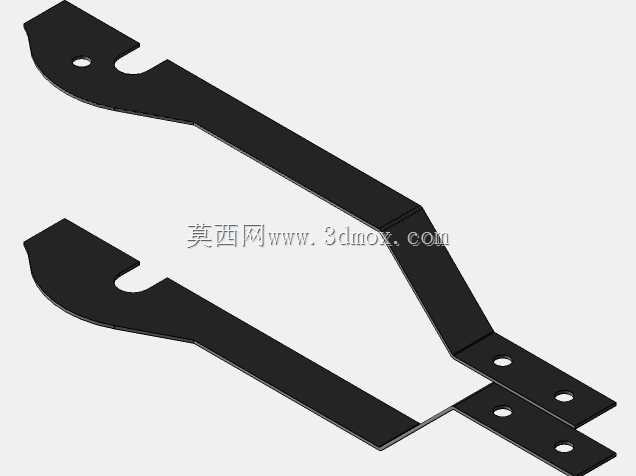

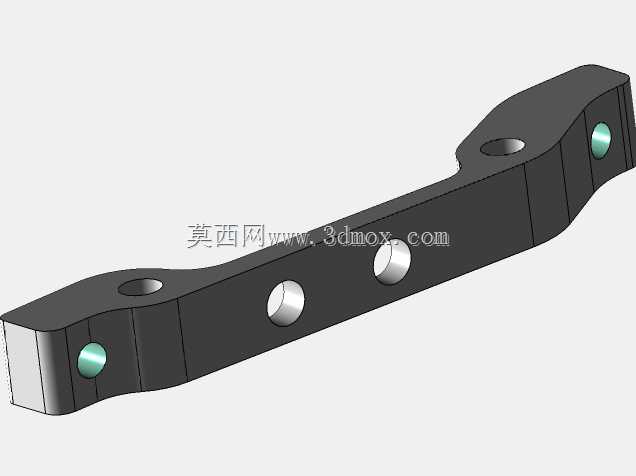

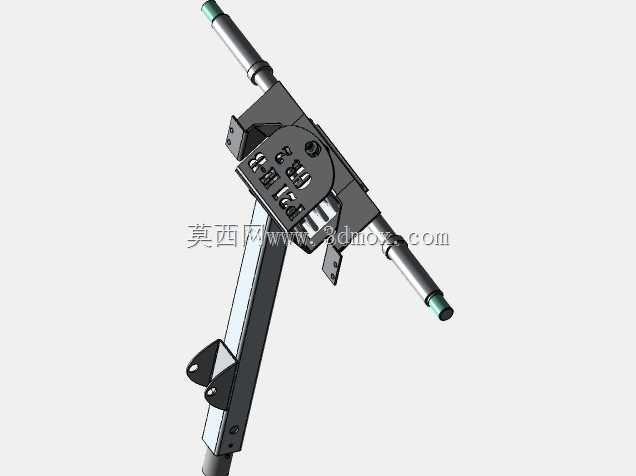

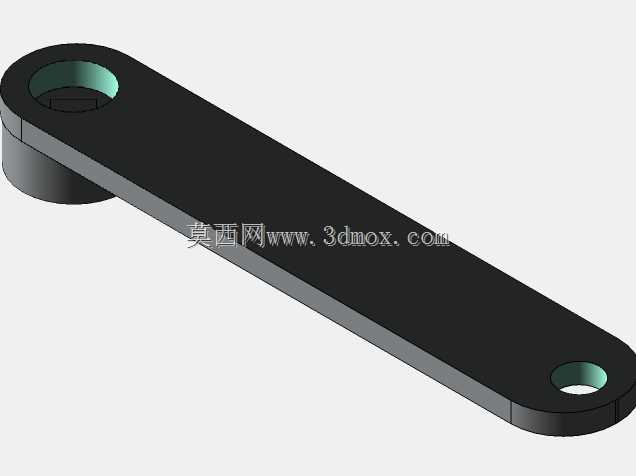

半自行车棘轮传动齿圈结构设计

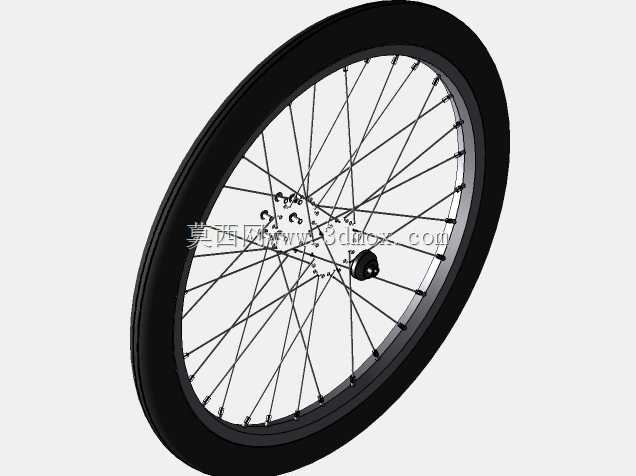

　　日常做通勤车、运动自行车轮组传动结构拆解和逆向建模时，这类棘齿式齿圈是塔基结构里最容易被忽略但直接决定踩踏响应效率的核心零件。很多入门级轮组用的是弹片驱动的千斤结构，大扭矩踩踏下容易出现千斤打滑、咬合滞后的问题，而这种多齿均匀分布的棘轮式齿圈，能把踩踏输入的扭矩通过整圈棘齿的啮合均匀分散到每个齿面，不会出现局部应力集中导致的齿面崩裂问题，不管是日常通勤的频繁启停，还是山地车越野时的大扭矩发力踩踏，都能保证动力传递的即时性，不会出现踩空的安全隐患。

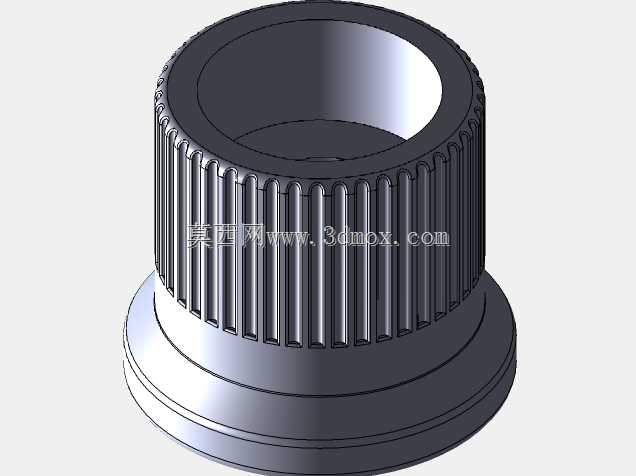

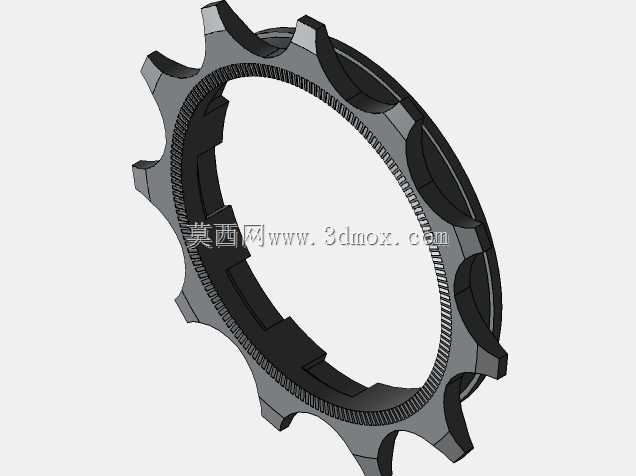

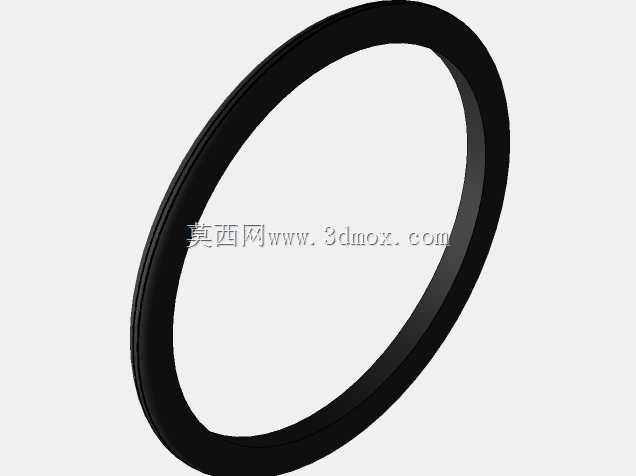

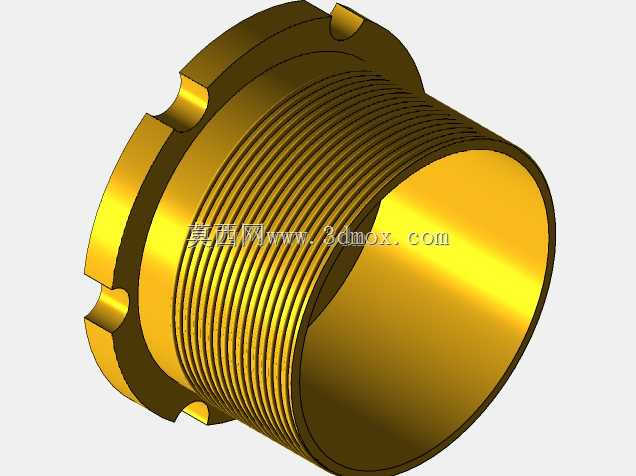

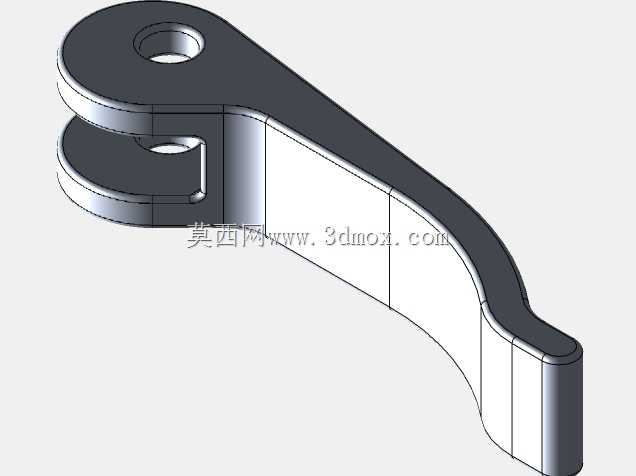

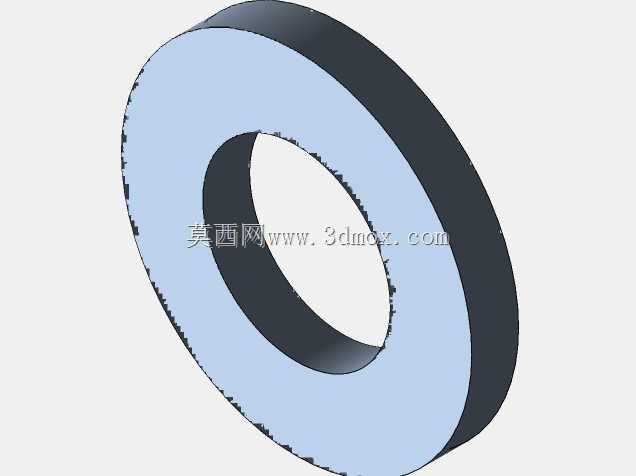

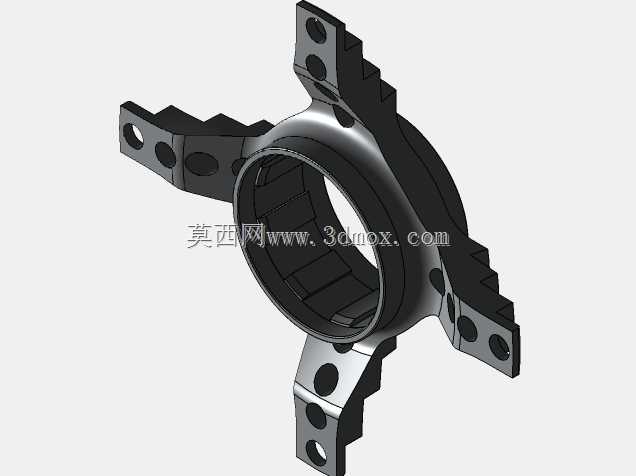

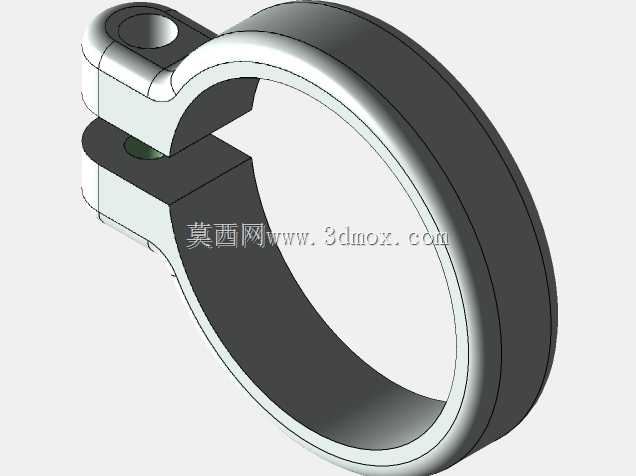

　　从实际安装边界来看，这个齿圈的内圈是和塔基基座过盈配合的，设计时特意在内壁做了细密的周向防滑齿，装配时压入塔基外壳后，不会因为长期正反踩踏的交变载荷出现齿圈跟转、位移的问题。外圈的棘齿采用了非对称的齿形设计，受力面是接近垂直的直面，保证正向踩踏时棘爪能牢牢顶住齿面，不会出现滑齿；而非受力面做了平滑的斜坡过渡，滑行时棘爪能顺着斜坡顺畅滑过齿顶，不会出现卡滞、蹭齿的异响，也能降低滑行时的传动阻力，提升长距离滑行的顺畅度。

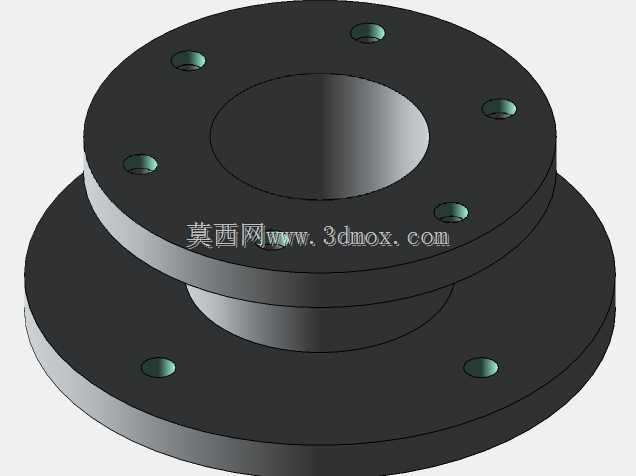

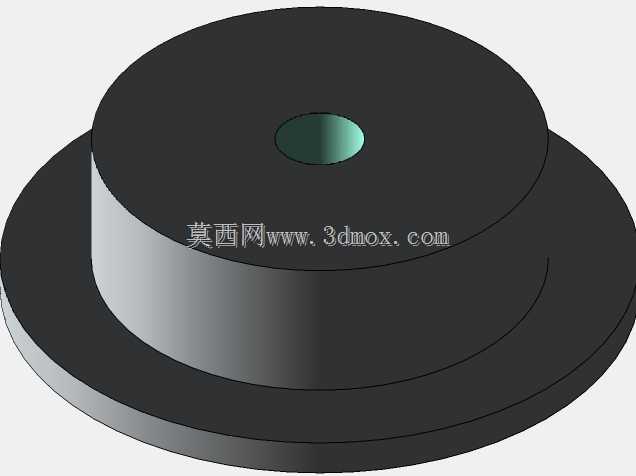

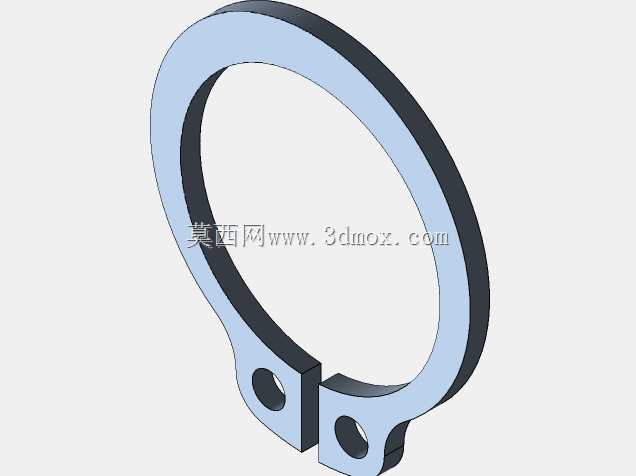

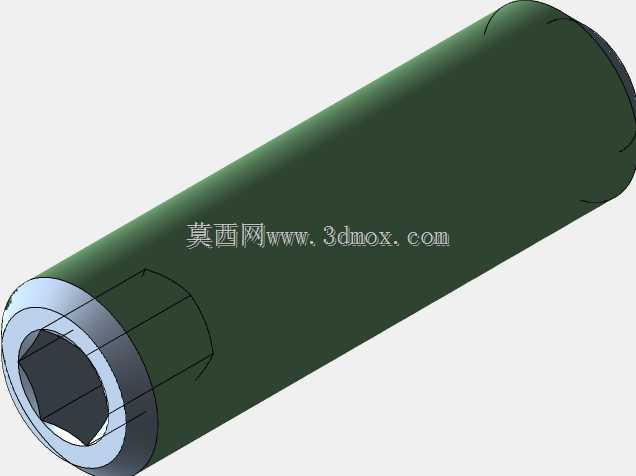

　　做这个结构的三维建模时，最先要确认的是齿圈的径向安装尺寸，也就是齿顶圆和齿根圆的直径公差，这个尺寸直接决定了它能不能适配对应的花鼓壳体，公差带要控制在0.02mm以内，压装时既不会因为过盈量太大撑裂花鼓的铝合金壳体，也不会因为间隙太大出现配合松动。齿形的角度参数是整个设计的核心，受力面的倾角如果做的太大，大扭矩下棘爪容易被径向力挤开出现打滑；倾角太小的话，棘爪回位时容易卡在齿槽里，导致轮组抱死。建模时先做单个齿的特征拉伸，再通过圆周阵列完成整圈齿的排布，阵列时要严格保证每个齿的分度误差控制在0.01mm以内，不然会出现部分齿咬合、部分齿悬空的情况，长期使用会让受力的齿过早磨损。

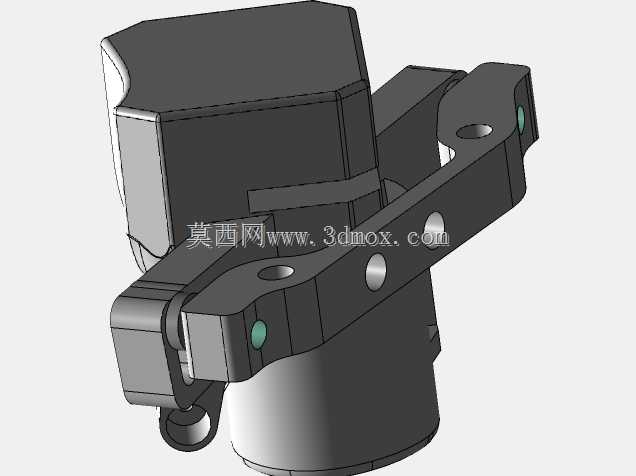

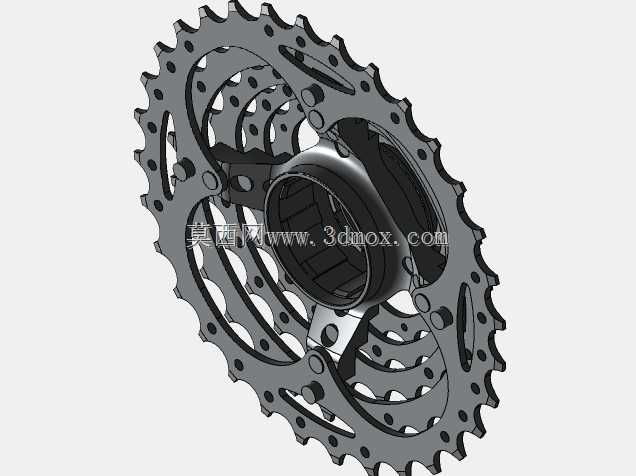

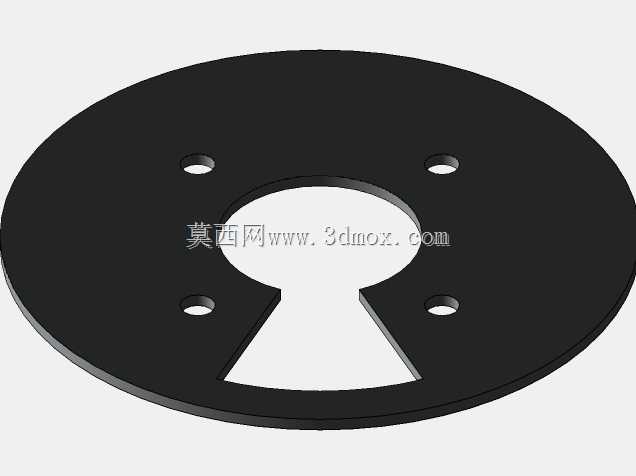

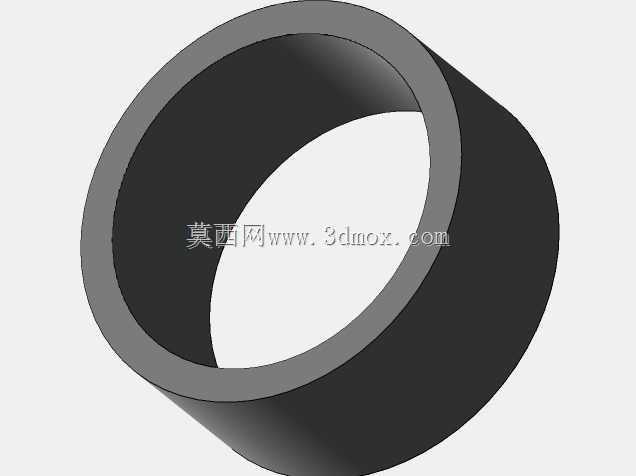

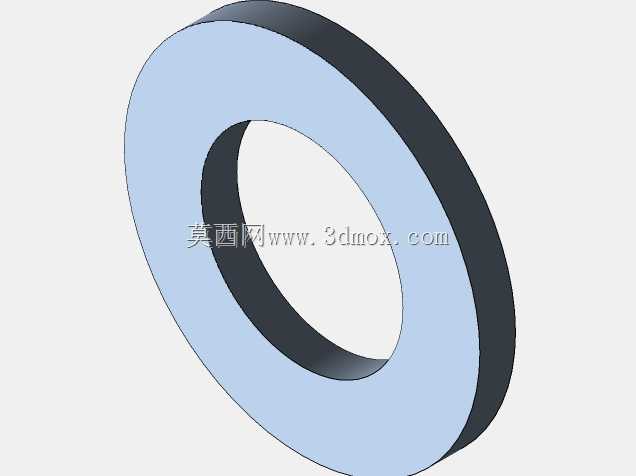

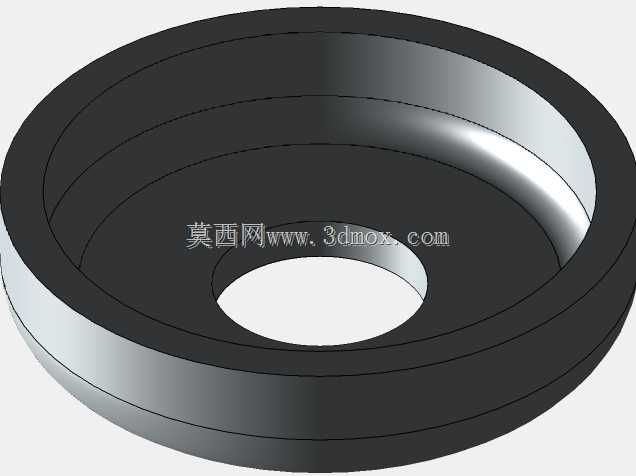

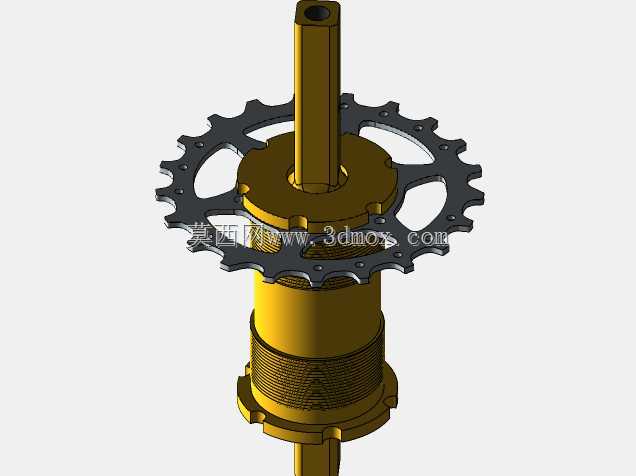

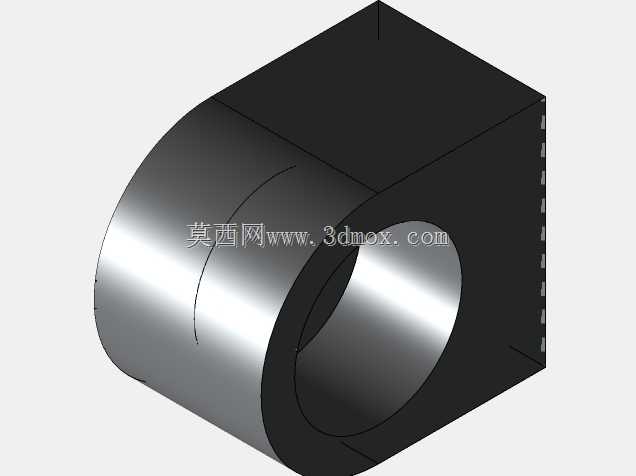

　　齿圈的轴向厚度也要和塔基的安装槽深度匹配，压装后端面要和塔基端面齐平，不能突出或者凹陷太多，不然会影响飞轮片的安装定位，导致飞轮片偏摆，变速时出现掉链的问题。齿根位置特意做了小圆角过渡，避免热处理时应力集中导致齿根开裂，毕竟这个零件在使用中要承受反复的冲击载荷，齿根位置是应力最集中的地方，如果是直角过渡，热处理后的淬火应力很容易在这个位置形成微裂纹，使用中受到大冲击就会直接断齿。

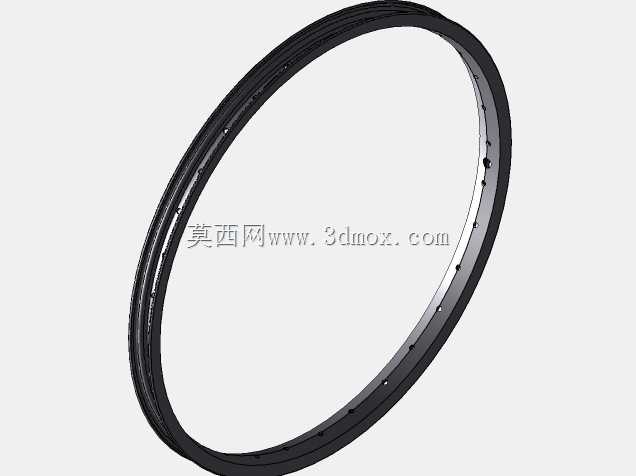

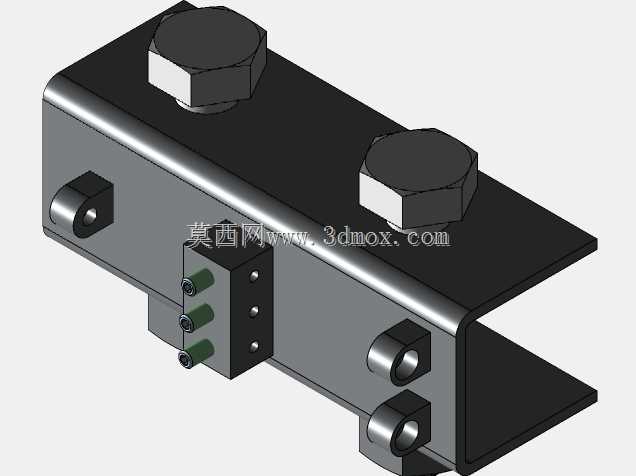

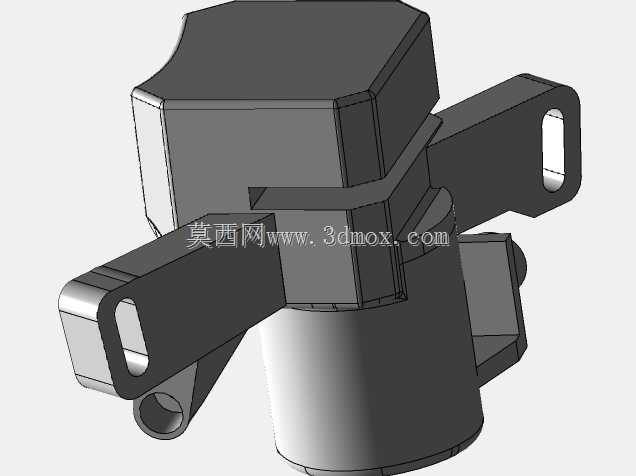

　　实际应用场景里，这类结构除了用在常规的民用自行车、运动自行车的后轮塔基上，也可以适配到电动助力车的后轮传动结构里，因为电助力的输出扭矩比纯人力踩踏大很多，这种整圈棘齿的结构比传统三爪千斤的接触面积大3倍以上，能承受更大的瞬时扭矩，不会出现电助力起步时的打滑问题。做结构验证时，还要考虑棘齿和棘爪的材质匹配，齿圈一般采用高强度合金钢经渗碳淬火处理，表面硬度达到HRC58-62，芯部保持足够的韧性，既能保证齿面的耐磨性，长期使用不会出现齿面磨平导致的咬合失效，也能承受越野时的冲击载荷不会崩齿。

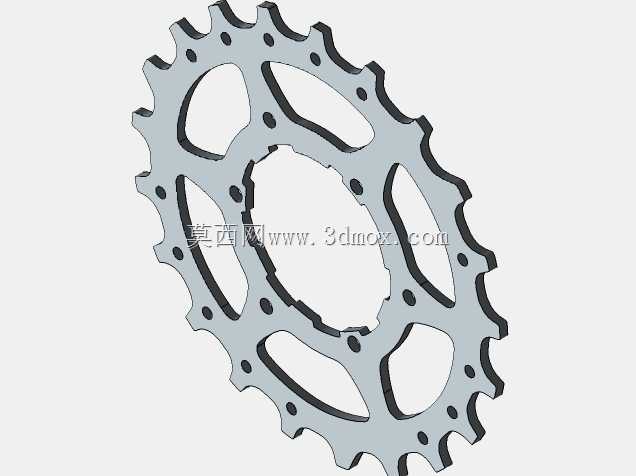

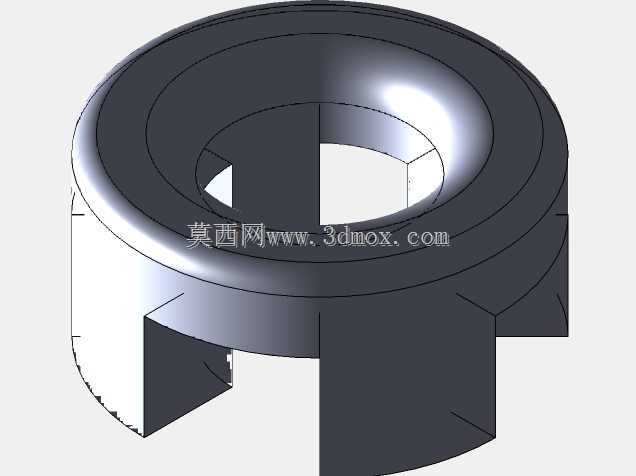

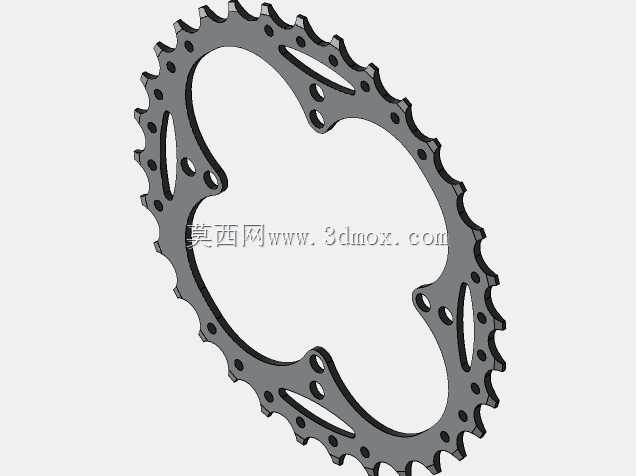

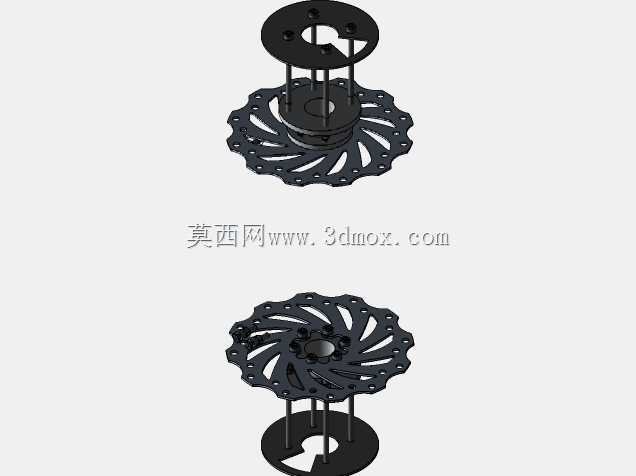

　　建模过程中还要注意齿圈的减重槽设计，就是齿与齿之间的镂空凹槽，这些凹槽不是随便做的造型，一方面是降低零件的整体重量，毕竟轮组是旋转件，降低旋转重量比降低车架非簧载质量的体感提升更明显；另一方面这些凹槽能在轮组转动时带动空气流动，带走塔基内部棘爪弹簧和润滑脂的热量，避免长时间下坡滑行时，棘爪和齿圈反复摩擦导致润滑脂高温变质，延长整个塔基的保养周期。还要注意齿圈的端面平面度，安装定位的端面平面度要控制在0.01mm以内，不然飞轮装上去之后会出现端面跳动，高速骑行时轮组会出现规律性的震动，不仅影响骑行体验，还会加速飞轮和链条的磨损。

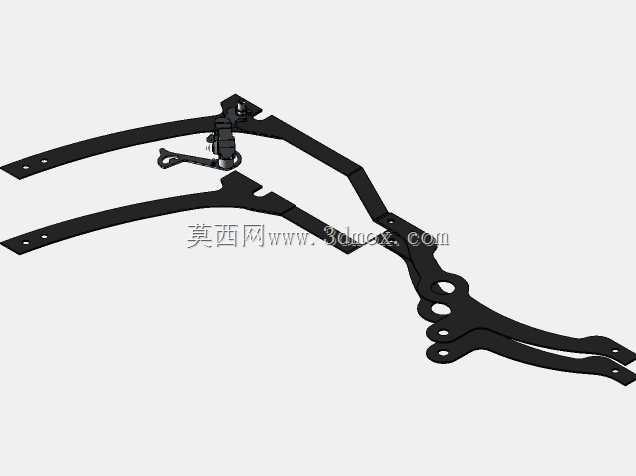

　　很多新手建模时容易忽略棘齿的倒角处理，齿顶位置如果做尖锐直角，装配时很容易刮伤塔基的安装内壁，而且棘爪和齿圈初始咬合时，尖锐的齿顶会把棘爪的咬合面磕出凹坑，反而缩短使用寿命，所以齿顶要做0.2mm左右的小倒角，既不影响咬合的接触面积，又能提升装配顺畅度和零件耐用性。另外内圈的防滑齿的齿高也要控制在0.3mm左右，太深的话压装时需要的压力太大，容易把齿圈压变形；太浅的话起不到防滑定位的作用，长期使用容易出现跟转。
