交错啮合双螺旋齿轮传动结构设计

项目分类:齿轮 发布时间:2022-01-04 ID:487526
  • 交错啮合双螺旋齿轮传动结构设计

  在重载传动工况的设备布局里,交错轴动力传递一直是结构设计里需要反复校核的环节,尤其是需要兼顾传动平稳性与承载能力的场景,普通直齿交错啮合的冲击、噪音问题很难满足连续作业的要求,这组双螺旋啮合齿轮的结构,正是针对这类工况做的适配设计。从实际应用场景来看,这类双螺旋齿轮常出现在需要交错轴动力换向的传动链路里,比如轻工输送设备的转角动力传输、小型专用机床的进给传动单元、部分农业机械的分动箱内部,相比单螺旋齿的交错传动,成对啮合的双螺旋结构可以抵消部分轴向分力,降低支撑轴承的轴向载荷,延长轴承的维护周期。

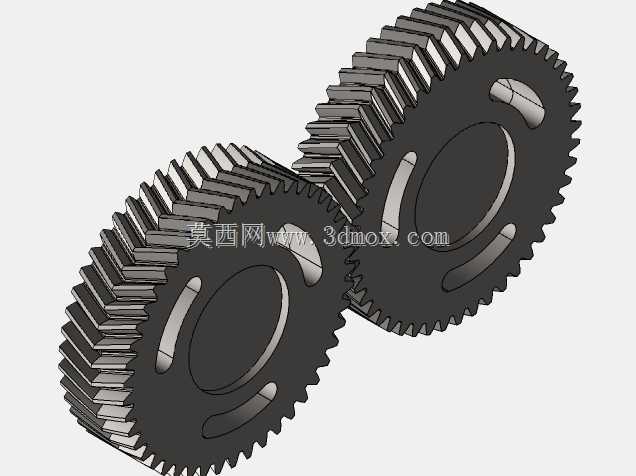

  从功能特性上看,这组齿轮的齿向采用螺旋升角匹配设计,两个啮合齿轮的螺旋角大小一致、旋向适配,保证交错轴安装时齿面可以实现线接触啮合,而非点接触,大幅提升齿面的接触强度,能传递比同模数直齿交错副更大的扭矩。齿顶部分做了微小的倒角修缘,避免啮合起始阶段的齿顶干涉,同时降低啮合切入时的冲击载荷,让传动过程更平顺,即使在中低速重载的启停工况下,也不会出现明显的卡滞或撞击异响。齿轮本体的辐板部分设计了三个对称分布的弧形减重槽,在不降低轮体结构强度的前提下,减少了轮体自身的转动惯量,降低传动启停时的惯性冲击,同时减重槽的弧形轮廓避免了应力集中,不会在长期交变载荷下出现辐板开裂的问题。

  设计思路上,首先确定的是交错轴的轴交角参数,基于这个轴交角匹配两个齿轮的螺旋升角,保证齿面啮合时的接触迹线覆盖足够的齿宽,避免局部齿面过载。模数选择上结合目标传递扭矩做了校核,齿厚留足了磨损余量,适配长期无润滑或者脂润滑的工况,不需要频繁维护。中心孔的尺寸按照常用的支撑轴径做了适配,孔与轴的配合选用过渡配合,保证装配后不会出现跑圈问题,同时端面的加工基准与中心孔同轴,保证装配后齿轮的端面跳动控制在合理范围内,避免啮合时出现偏载。

  从安装边界来看,两个齿轮的中心距需要严格按照设计值控制,偏差过大会导致齿侧间隙过大出现回程误差,偏差过小则会导致啮合过紧,加剧齿面磨损甚至卡滞。轴向安装位置需要对齐,保证两个齿轮的齿宽中点处于同一啮合平面,避免出现一端啮合一端脱开的偏载问题。齿轮的外径尺寸在设计时预留了周边壳体的安装间隙,不会和周边的支撑筋、壳体壁出现运动干涉,辐板上的减重槽也可以作为装配时的工艺孔,方便使用工装夹持完成齿轮的压装作业。齿面的粗糙度要求控制在合理区间,既不会因为过于粗糙导致啮合磨损过快,也不会因为过高的表面要求提升不必要的加工成本,适配普通滚齿加工的工艺水平,不需要额外的磨齿工序就能满足使用要求。

  在实际选型适配时,需要注意这组齿轮的传动比是固定值,适配固定速比的交错轴传动场景,如果需要变速传动则需要搭配变速机构使用,支撑轴承的选型需要考虑残余轴向力的影响,选用能承受一定轴向载荷的深沟球轴承或者角接触轴承,避免长期运行后轴承出现轴向窜动影响啮合精度。轮体材料选用常用的结构钢即可,表面做调质处理提升齿芯韧性,齿面可以根据载荷情况做表面淬火,提升齿面硬度,延长使用寿命,对于载荷不大的工况,也可以选用工程塑料材质制作,进一步降低传动噪音,适用于对噪音控制有要求的民用设备传动场景。
