齿轮箱动力输出阶梯轴结构设计

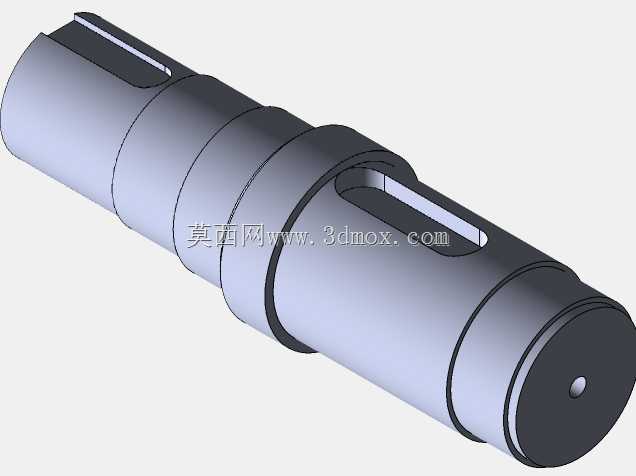

　　这类阶梯式输出轴是齿轮箱总成里负责动力终端输出的核心承载零件，日常在工业减速齿轮箱、机床主轴箱、输送线驱动齿轮箱、农机传动箱等场景里随处可见，核心作用是把齿轮组啮合传递来的扭矩，通过轴端连接的联轴器、链轮或者带轮，输出到下游执行负载端，是传动链路里衔接变速机构与工作机构的关键受力件。

　　从结构设计逻辑来看，采用多段阶梯变径的构型并非随意设定，每一段轴颈的直径差都是为了满足装配时的零件定位与限位需求：从轴的一端到另一端，不同直径的轴段分别对应安装轴承、传动齿轮、定位轴套、密封件以及输出端连接件，轴肩的高度差刚好可以给各装配件提供轴向定位基准，避免装配时零件窜动超差，也能在运行时承受轴向窜动带来的载荷，不需要额外增加过多的定位套零件就能完成整轴的装配限位，既压缩了装配工序的复杂度，也减少了多余零件带来的累积误差。

　　轴身上开设的两处键槽是扭矩传递的核心结构，两处键槽的位置分别对应齿轮安装位与输出端连接件安装位，键槽的宽度、深度以及沿轴身的长度，都是根据对应轴段传递的额定扭矩核算后确定的，设计时特意将两处键槽布置在轴的同一母线上，这样在铣削加工键槽工序中，只需要一次装夹找正就能完成两处键槽的加工，既减少了装夹找正的辅助工时，也能更好保证两处键槽的位置度公差，避免装配时平键安装错位导致的受力不均问题。轴的末端端面开设的中心工艺孔，是轴类零件加工时的定位基准，不管是车削各段轴颈、外圆磨削还是铣键槽工序，都可以通过两端中心孔作为定位基准，保证各段轴颈的同轴度要求，同时也方便后期设备检修时的轴类检测找正。

　　从安装边界维度考量，各段轴颈的直径公差、圆柱度公差以及轴肩的端面跳动公差，都是匹配对应标准件的安装要求设定的：安装滚动轴承的轴段公差采用基孔制过渡配合，保证轴承内圈与轴颈的紧密贴合，避免运行时出现内圈跑圈的磨损问题；安装齿轮的轴段公差根据传递扭矩的大小选择合适的配合等级，既保证齿轮装配后的定位精度，也方便后期维护时的拆卸更换；安装密封件的轴段表面粗糙度要求更高，避免油封唇口被轴面划伤导致润滑油渗漏。轴的总长度是根据齿轮箱内部腔体的轴向尺寸、轴承安装位的跨距以及输出端的连接空间核算确定的，既要保证箱体内齿轮啮合的轴向位置准确，也要保证输出端伸出箱体外的长度足够安装连接部件，同时还要预留出密封件、端盖的安装空间，避免运行时出现运动干涉。

　　在实际受力层面，这类轴运行时同时承受扭矩传递带来的扭转剪切力，以及齿轮啮合、皮带/链条拉力带来的弯曲载荷，属于典型的弯扭复合受力零件，设计时各段轴径的取值都是根据弯扭合成强度核算后确定的，应力集中的位置比如轴肩过渡处、键槽端部都做了圆角过渡处理，避免长期交变载荷下出现应力集中导致的轴断裂问题，同时轴的材质选择、热处理工艺也会匹配受力需求，保证轴的表面硬度与芯部韧性平衡，既耐磨又能承受冲击载荷。日常设备维护中，这类轴的常见失效形式除了过载断裂，还有键槽挤压变形、轴承位磨损、密封位拉伤等问题，设计时预留的合理公差与结构冗余，也能一定程度上延长零件的使用寿命，降低设备的维护频次。
