传动机构用偏心轴精密结构设计

　　在各类需要实现往复运动、间歇进给或者振动激励的机械传动场景中，偏心轴是承担运动转换功能的核心零件，常见于冲压设备的进给机构、振动筛分设备的激振单元、内燃机的气门传动组、纺织机械的摆线驱动结构以及各类自动化专机的往复执行机构中，其结构设计的合理性直接决定整套传动机构的运动精度、运行稳定性与服役寿命。不同于常规同轴心的传动轴，偏心轴的核心特征是存在至少一段与两端支撑轴颈存在固定偏心距的工作轴段，当轴体绕两端支撑轴颈的公共轴线旋转时，偏心段会带动套装在其上的连杆、滑块或者轴承套做规律的往复平面运动，将旋转运动直接转换为设定行程的直线往复或者摆动输出，省去了额外的凸轮转换机构，能有效简化紧凑空间内的传动链路。从结构设计逻辑来看，

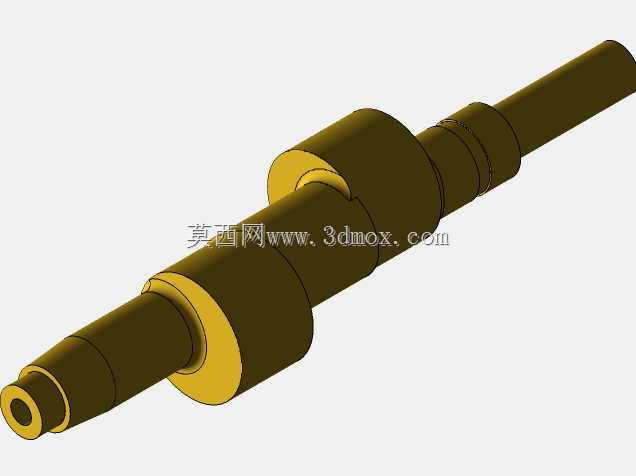

　　这款偏心轴采用了阶梯式变径结构，两端的支撑轴颈做了同轴度公差严格控制，用于装配滚动轴承实现轴体的旋转支撑，轴颈表面预留了符合轴承装配要求的粗糙度与尺寸公差带，避免装配后出现跑圈、偏载的问题。两段偏心凸缘的偏心距经过精确计算，匹配对应机构所需的往复行程，凸缘的外圆面作为与从动件配合的工作面，做了加厚处理以承受交变接触应力，避免长期运行后出现磨损塌陷。轴身的不同轴段之间设计了过渡圆角，减少应力集中系数，应对长期交变载荷下的疲劳失效风险，轴端的中心孔结构既方便加工过程中的定位装夹，也能在装配时作为同轴度检测的基准，保障各段轴颈的位置精度。在安装边界方面，两端支撑轴颈的直径与长度尺寸匹配常用的深沟球轴承内孔规格，

　　可直接适配标准轴承座的安装尺寸，无需额外定制支撑结构；偏心段的外径尺寸与常用的连杆小头轴承、滑动衬套内径适配，能直接与标准传动配件组合装配，降低整机的配件采购与维护成本。轴体的轴向尺寸经过紧凑化设计，在满足各配合段装配长度要求的前提下尽可能缩短总长度，减少轴体旋转时的挠度变形，提升高转速工况下的运行平稳性。从实际使用的角度出发，这类偏心轴在设计时需要重点校核偏心段的抗弯强度与轴颈的扭转强度，因为运行过程中偏心段会持续承受从动件传递的交变冲击载荷，若轴径设计偏薄，很容易在长期交变应力下出现疲劳断裂；同时偏心距的尺寸公差需要严格控制，偏心距的偏差会直接导致从动件的往复行程出现误差，在精密进给场景中甚至会直接导致产品加工尺寸超差。

　　轴身的各段退刀槽、卡簧槽位置也经过合理排布，既方便加工时的刀具退刀，也能为轴承、轴套的轴向定位提供可靠的限位面，避免运行过程中配合件出现轴向窜动。在振动设备中使用时，偏心轴通常会搭配配重块平衡偏心质量产生的离心力，降低设备运行时的整体振动与噪音，这款轴的轴端预留了配重块的安装轴段，可根据实际工况需求加装对应重量的平衡结构，适配不同转速、不同载荷的使用场景。不同于采用偏心套搭配直轴的组合结构，一体式偏心轴的整体刚性更好，不存在配合间隙带来的传动回程误差，在需要高精度往复运动的场合优势明显，同时一体式结构减少了装配环节的零件数量，降低了装配过程中累积误差的产生概率，也减少了长期运行后配合面磨损松动的故障点。
