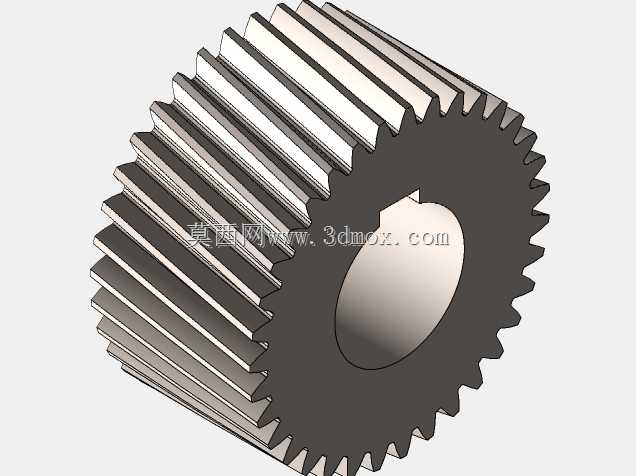

带键槽内孔直齿斜向啮合传动齿轮件

　　在常规的平行轴动力传递场景中，这类带单键槽内孔的斜齿圆柱齿轮是应用占比极高的传动元件，相比直齿圆柱齿轮，其轮齿沿轴向呈螺旋角排布，啮合过程中轮齿是逐步进入、逐步退出啮合区间，不会出现直齿轮传动时整齿突然接触、突然脱离的冲击感，运行时的噪音控制、承载能力都有明显优势，尤其适合中高速、中等载荷的传动工况。从结构设计来看，该齿轮采用内孔单键连接的安装形式，内孔与配套传动轴采用基孔制过渡配合，键槽的尺寸公差严格遵循平键连接的国标要求，装配时通过平键传递扭矩，避免齿轮与轴之间出现周向打滑，同时键槽的位置做了对称度管控，保证装配后齿轮的径向跳动、端面跳动控制在合理公差范围内，避免运转时出现偏载、轮齿局部磨损过快的问题。

　　轮齿部分的齿向螺旋角经过匹配计算，和配对齿轮的螺旋角大小相等、旋向相反，保证啮合时齿面接触线沿轴向均匀分布，重合度相比同参数直齿轮提升30%左右，不仅能降低单齿承受的瞬时载荷，还能让传动过程更平顺，在机床主轴进给箱、小型减速器、轻工包装设备的传动链中，这类齿轮常被布置在动力输入后的第二级传动位置，用来承接电机输出的高转速，通过齿比匹配实现减速增扭的作用。设计这类齿轮时，首先要根据传动链的额定功率、输入转速、预期传动比确定模数、齿数、齿宽、螺旋角等核心参数，齿宽的选取要兼顾承载能力和轴向力的平衡，过宽的齿宽会导致啮合时轴向力过大，增加支撑轴承的轴向载荷，过窄则会降低轮齿的接触强度，容易出现齿面点蚀失效。齿顶圆、

　　齿根圆的尺寸要根据变位系数做修正，避免根切的同时保证齿顶厚度满足强度要求，防止运转时齿顶崩裂。内孔的键槽深度、宽度要和所选平键的规格匹配，键槽的圆角处理也很关键，尖锐的槽角会在热处理后产生应力集中，长期受交变扭矩作用时容易从槽角位置出现开裂。从安装边界来看，这类齿轮装配到轴上后，端面通常会配合轴用挡圈或者锁紧螺母做轴向定位，因此齿轮的两个端面都有较高的平面度要求，保证定位面贴合紧密，不会出现轴向窜动；齿顶圆与周边箱体、相邻传动件之间要预留足够的安全间隙，避免运转时齿顶刮蹭箱体内壁或者其他零部件，同时要给润滑油脂留出留存空间，保证啮合齿面能得到持续润滑，降低齿面磨损。在实际应用场景里，这类斜齿轮既可以用于平行轴之间的定传动比动力传递，

　　也可以多组组合搭配构成多级减速传动链，在输送设备的驱动辊传动、自动化生产线的分度传动、小型农机的传动箱中都能见到这类结构的齿轮，相比蜗轮蜗杆传动，它的传动效率更高，相比同步带传动，它的传递扭矩更大、传动比更稳定，不会出现打滑丢转的问题，适合对传动精度、承载能力都有一定要求的中低速传动场景。建模过程中，轮齿的螺旋曲面生成是核心环节，需要先通过齿廓方程生成端面渐开线齿形，再沿螺旋线路径扫掠生成完整轮齿，之后通过阵列完成所有轮齿的构建，最后对内孔、键槽、端面倒角等结构做细节处理，保证模型的几何特征和实际加工要求一致，能直接用于后续的工程图生成、装配干涉检查、运动仿真等工作。
