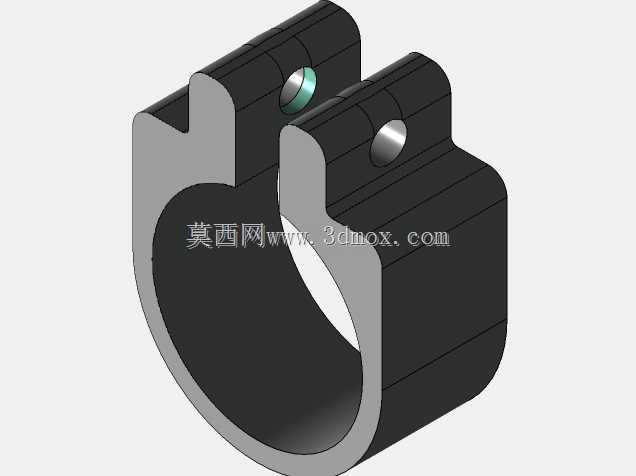

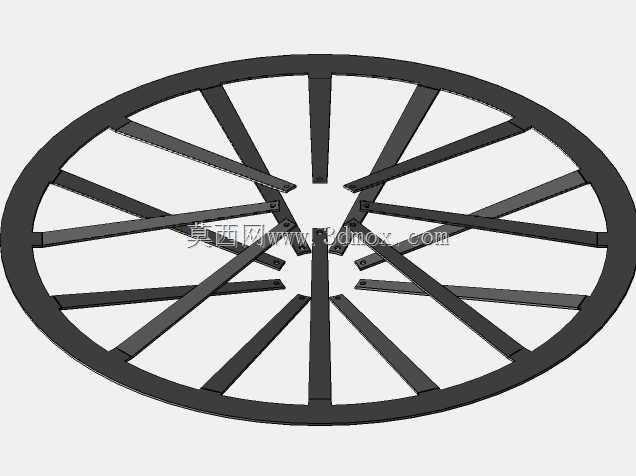

三轮车配套向心关节轴承结构设计

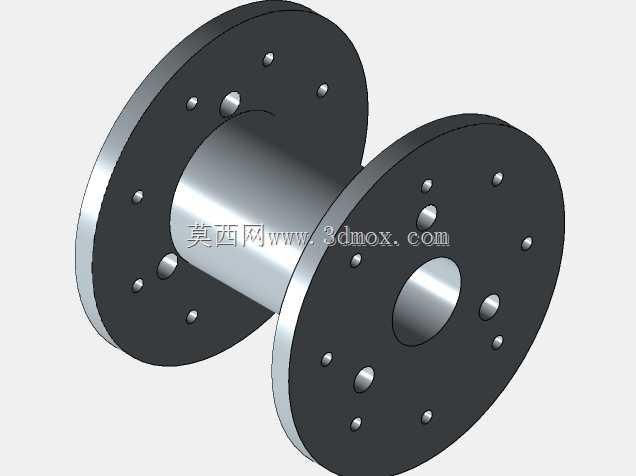

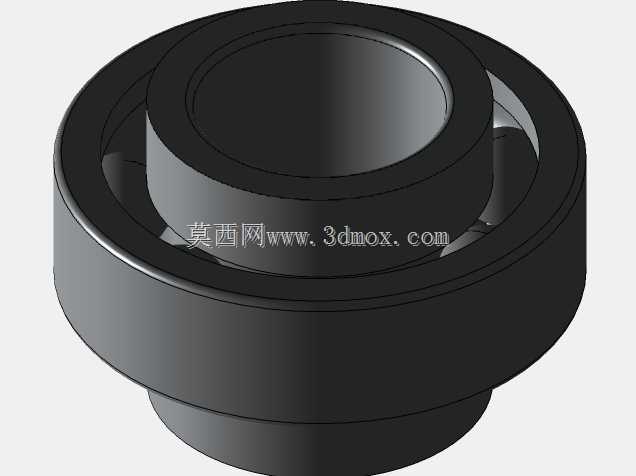

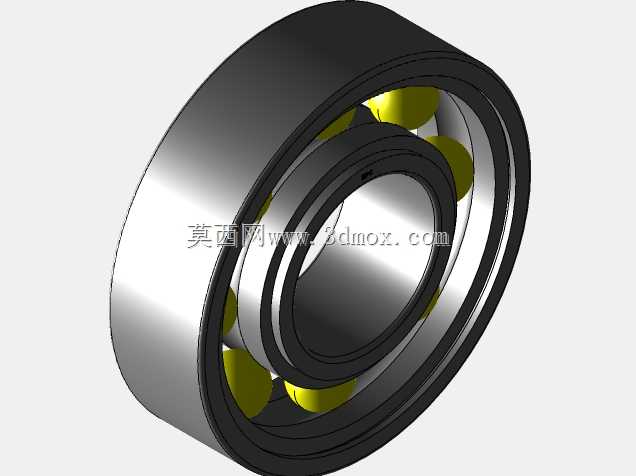

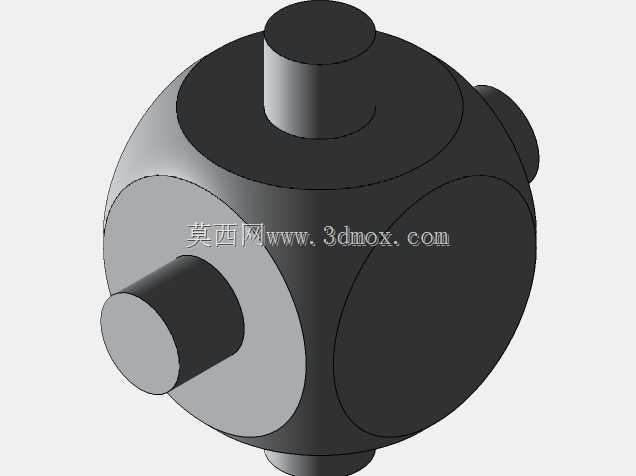

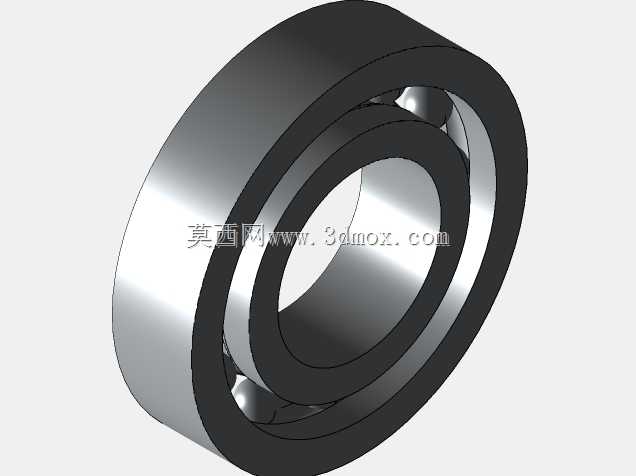

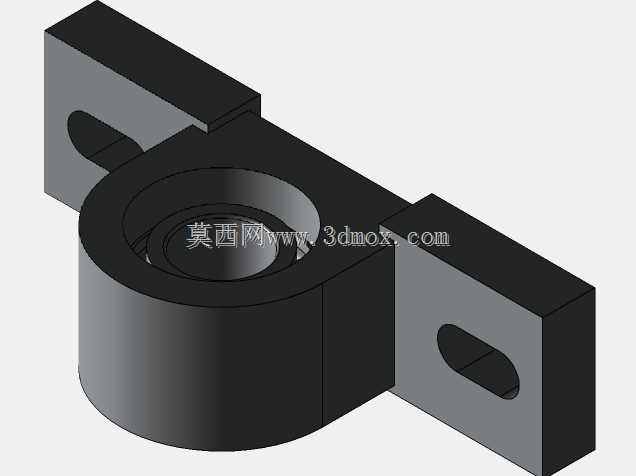

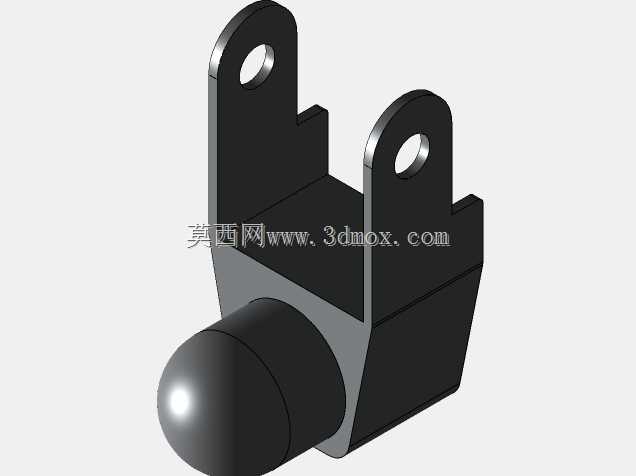

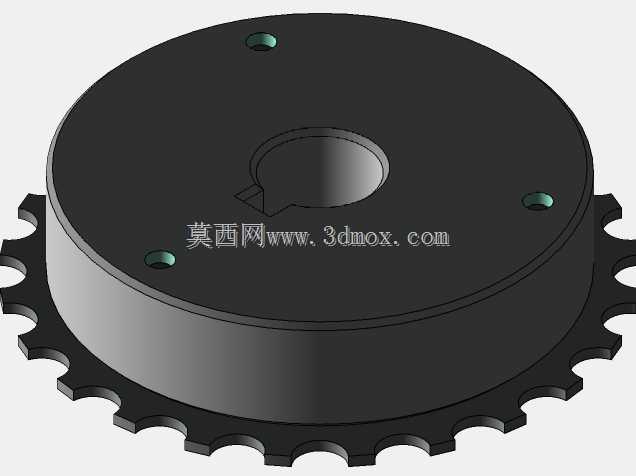

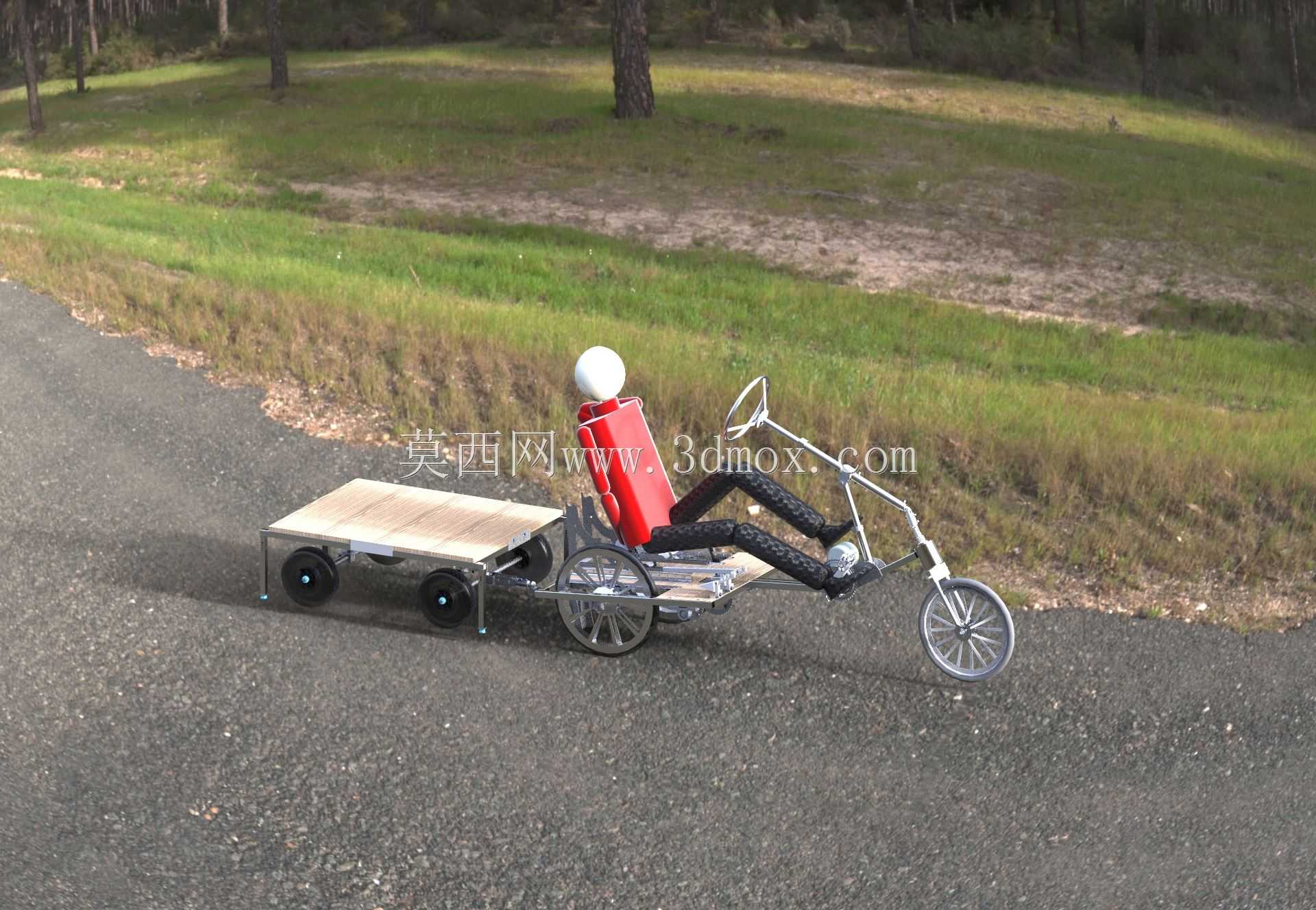

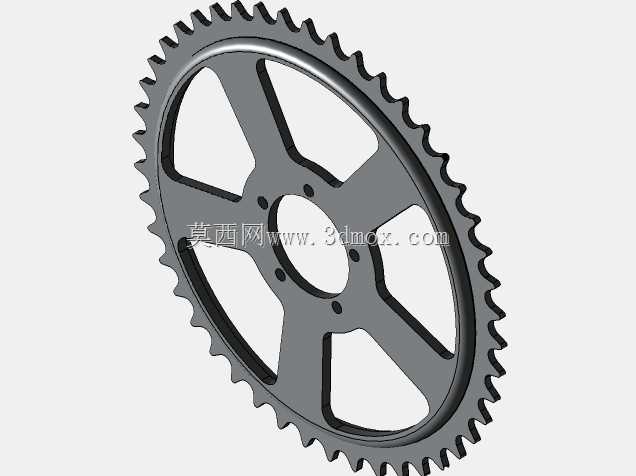

　　日常做三轮车辆底盘铰接结构选型时，这类向心关节轴承是绕不开的核心承载部件，不同于常规深沟球轴承仅能承受径向载荷与极小角度的偏摆，这类带内圈外球面、外圈带内球面的滑动接触结构，核心是适配底盘铰接位置存在的多方向偏摆载荷，比如三轮车在非铺装路面行驶时，车架与车桥之间的连接位置会随着路面起伏产生径向跳动、小角度周向偏转甚至轻微的轴向窜动，常规滚动轴承在这种交变偏载工况下很容易出现滚道点蚀、保持架碎裂的问题，而关节轴承的面接触滑动结构能更好地分散载荷，适配复杂工况下的角度补偿需求。

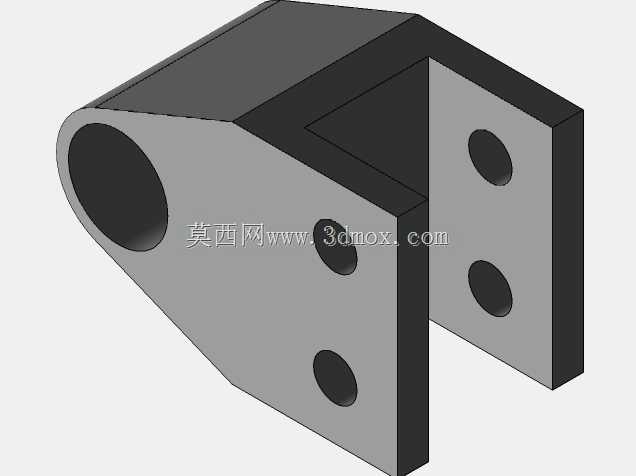

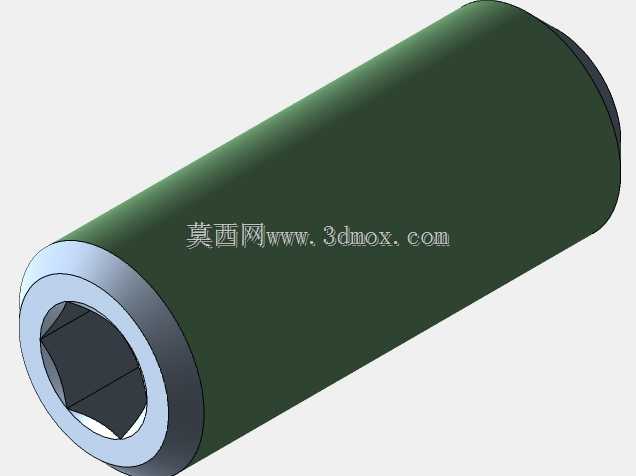

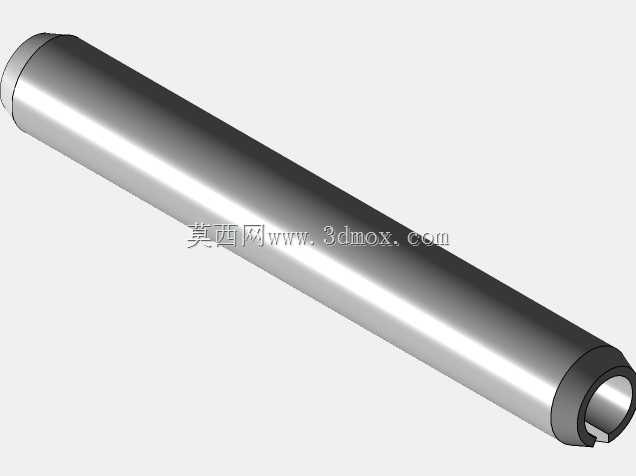

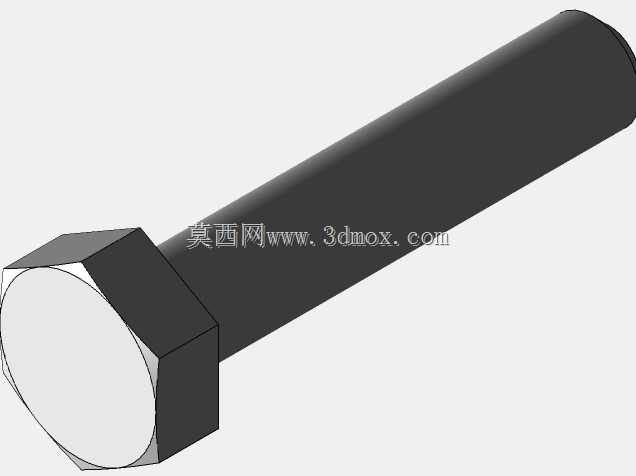

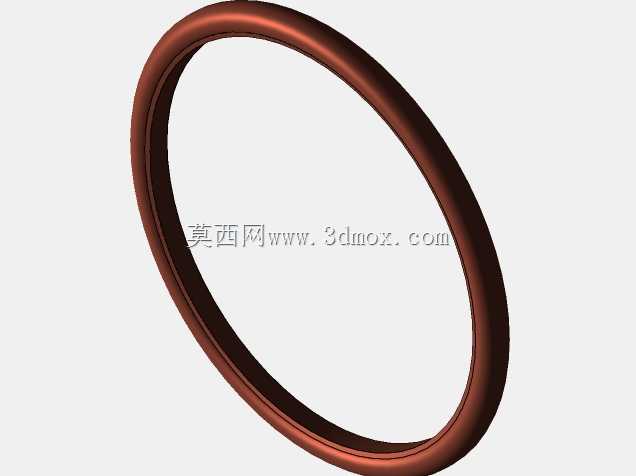

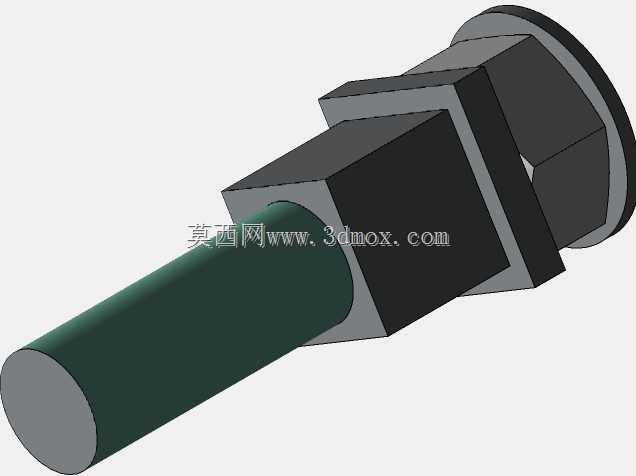

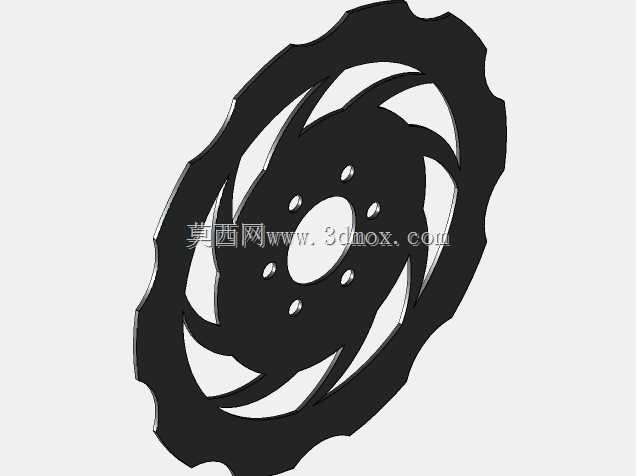

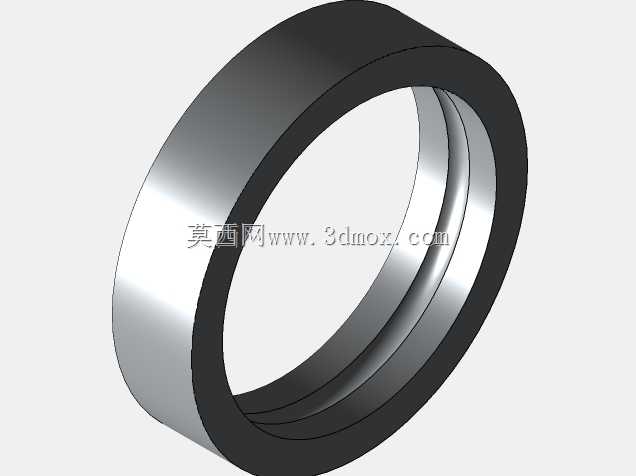

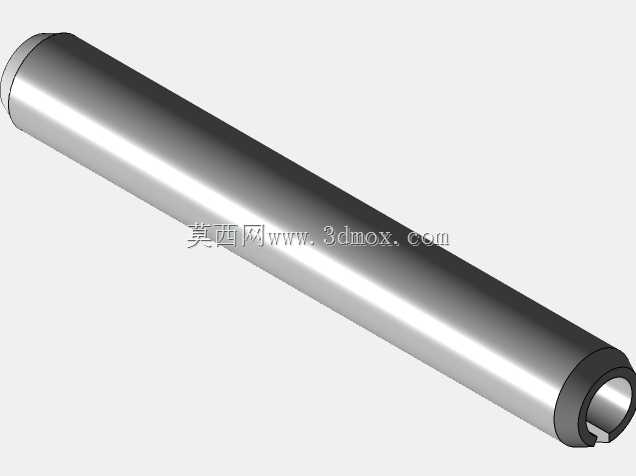

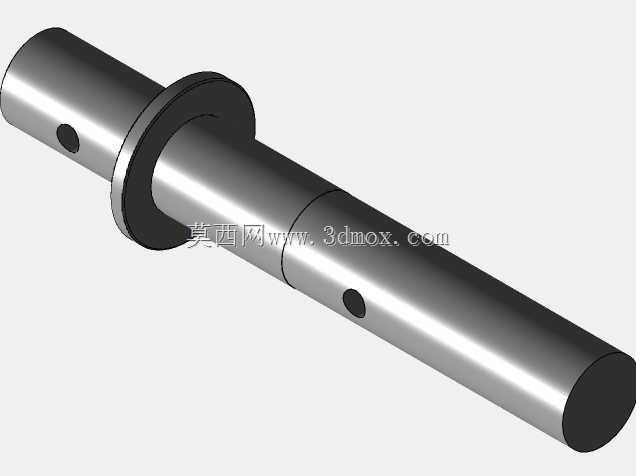

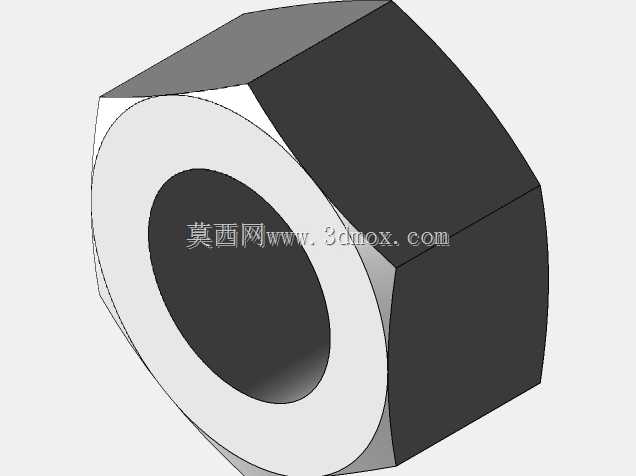

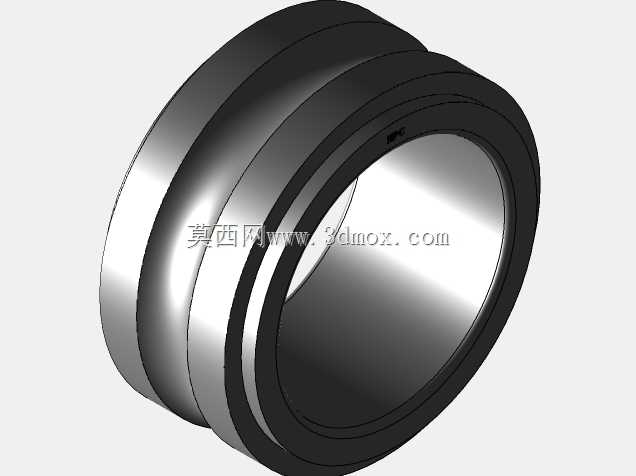

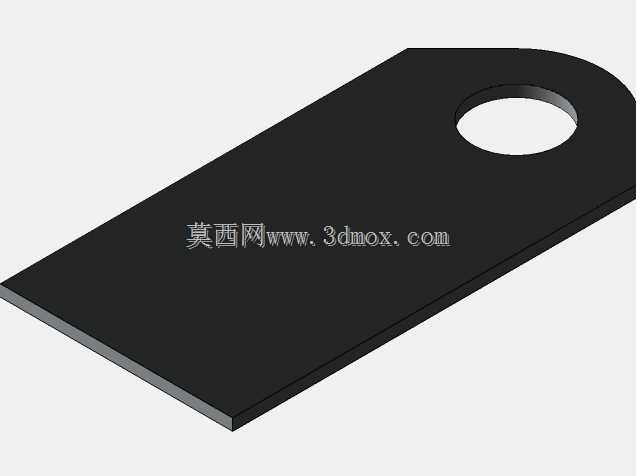

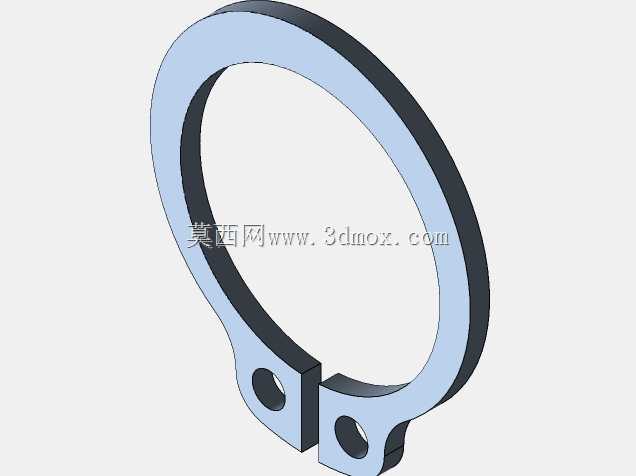

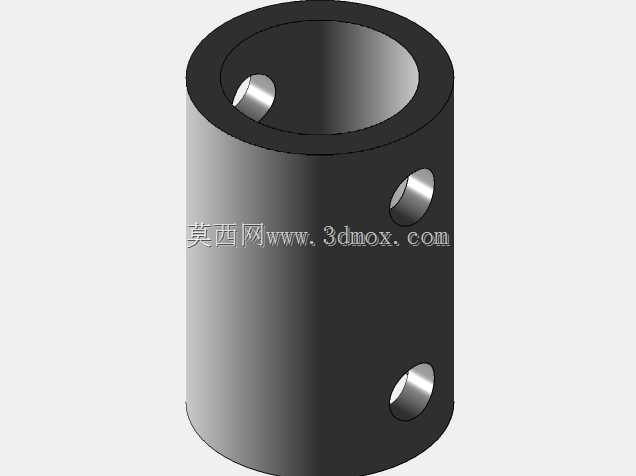

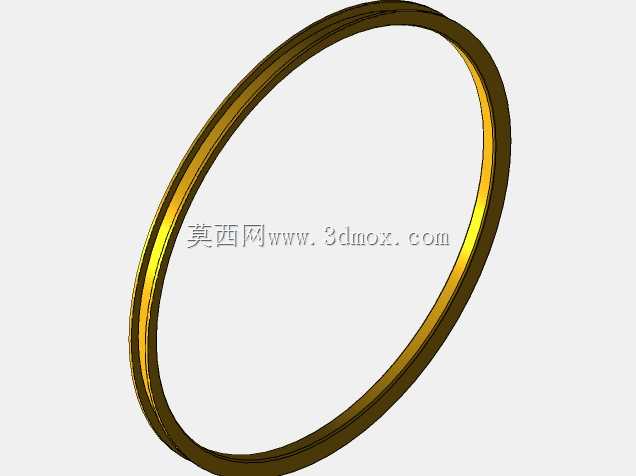

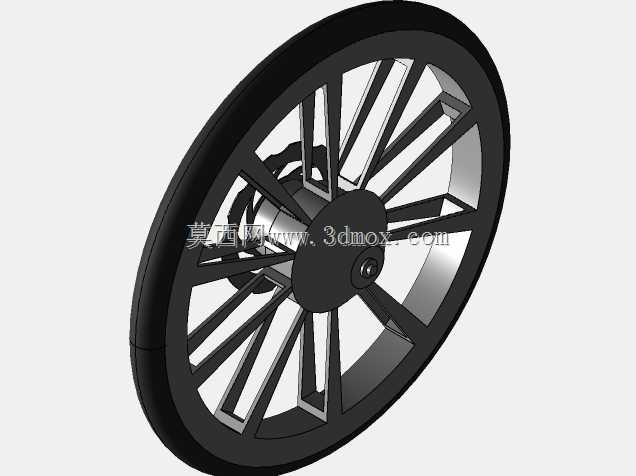

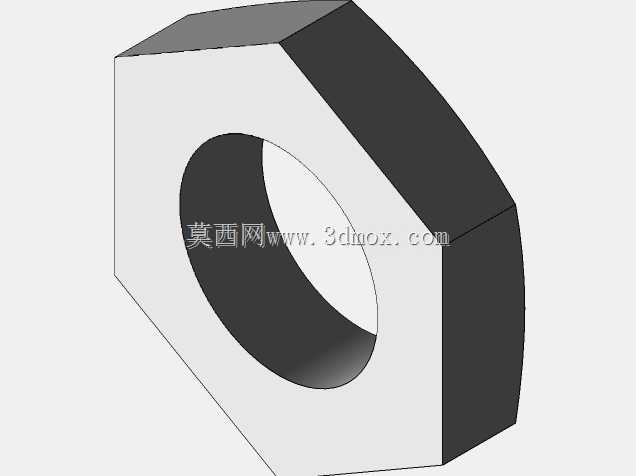

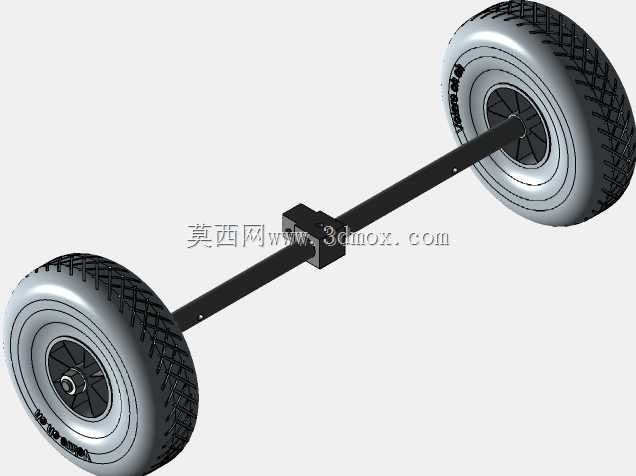

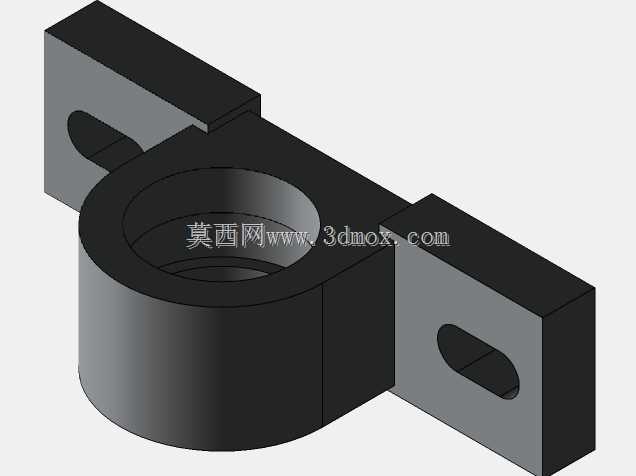

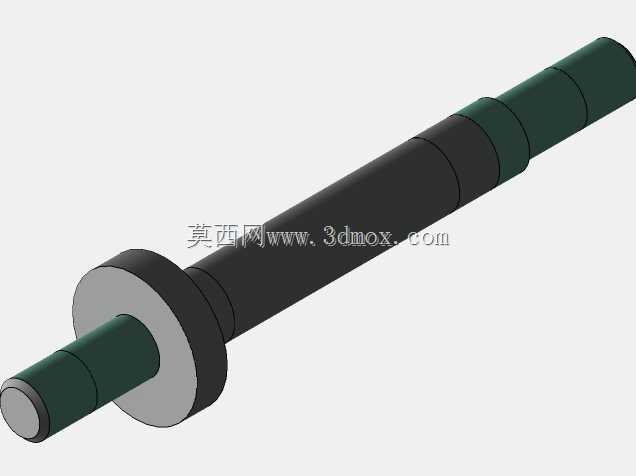

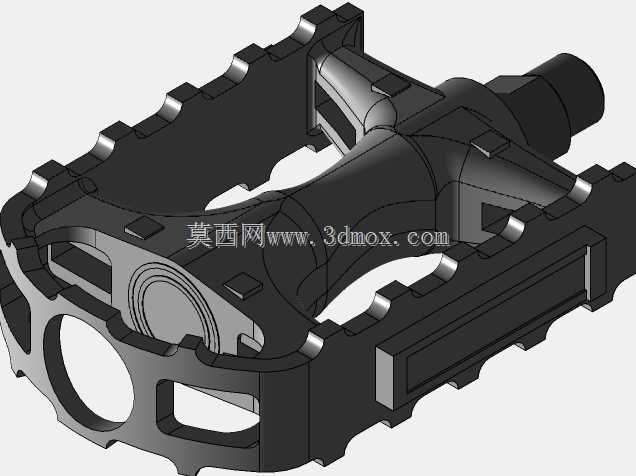

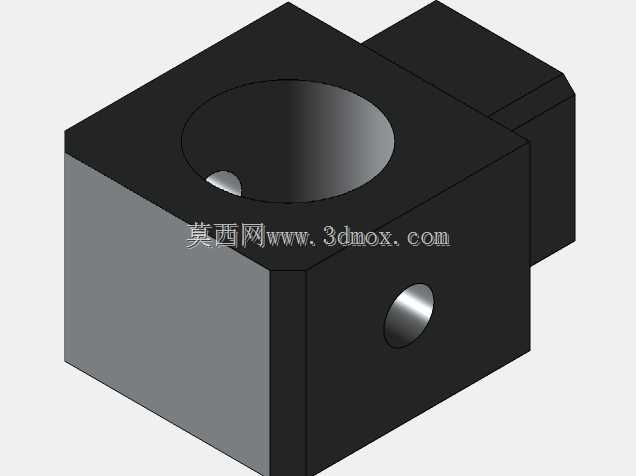

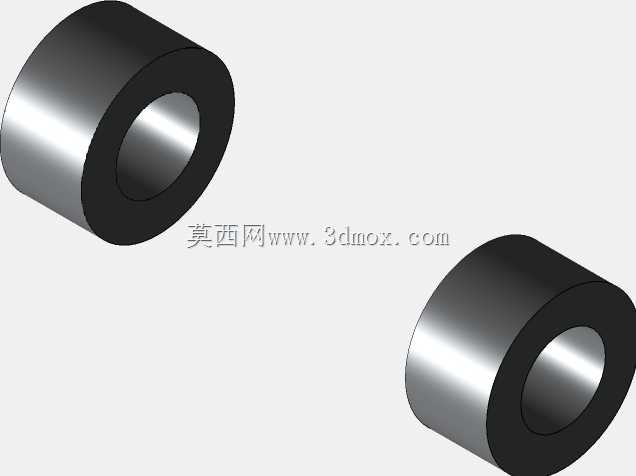

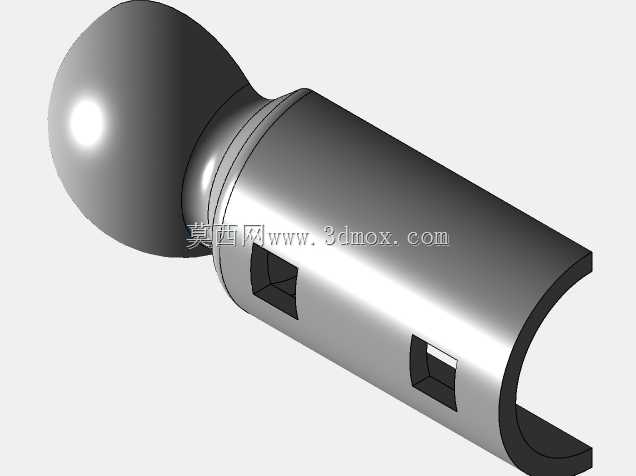

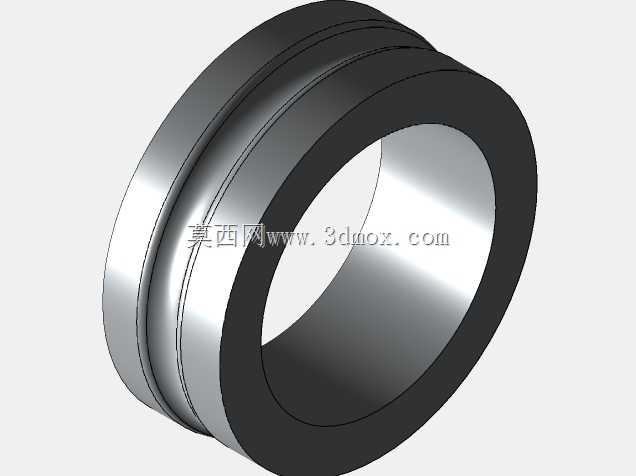

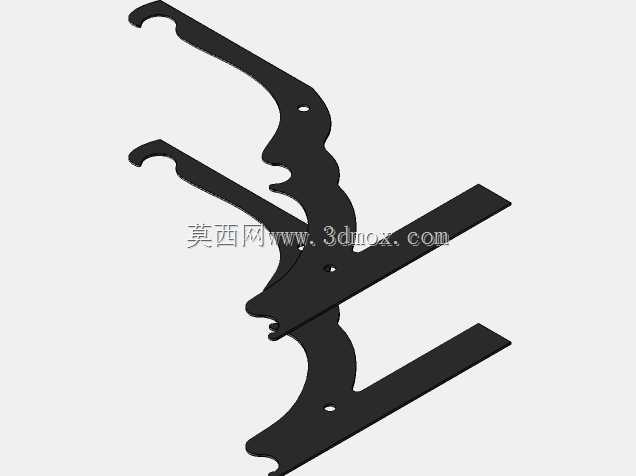

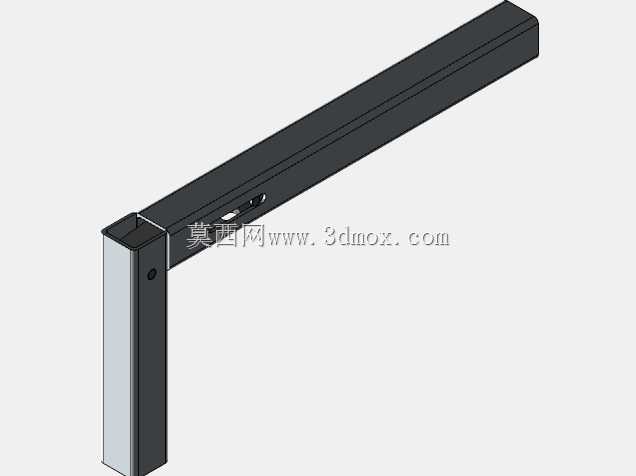

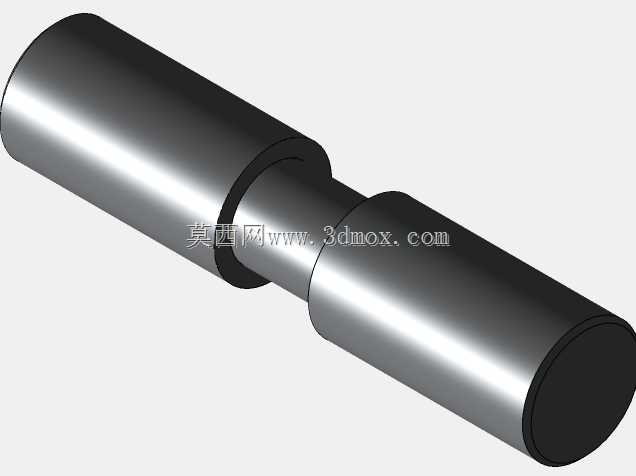

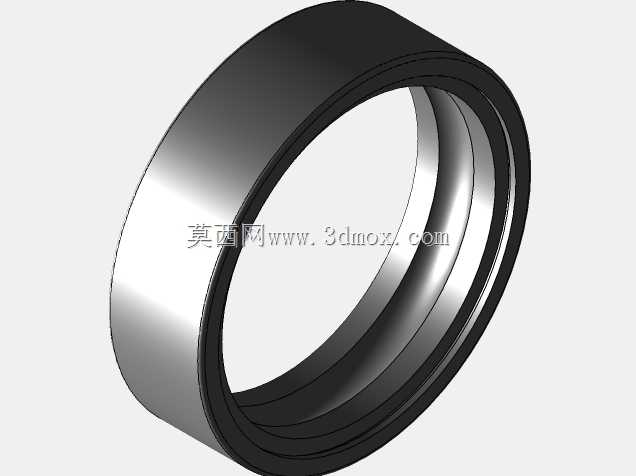

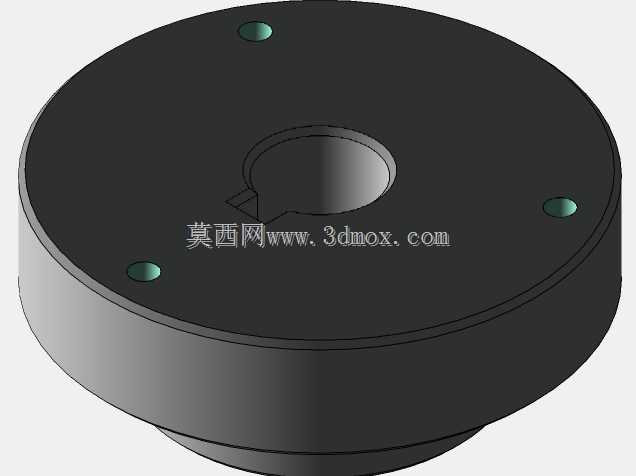

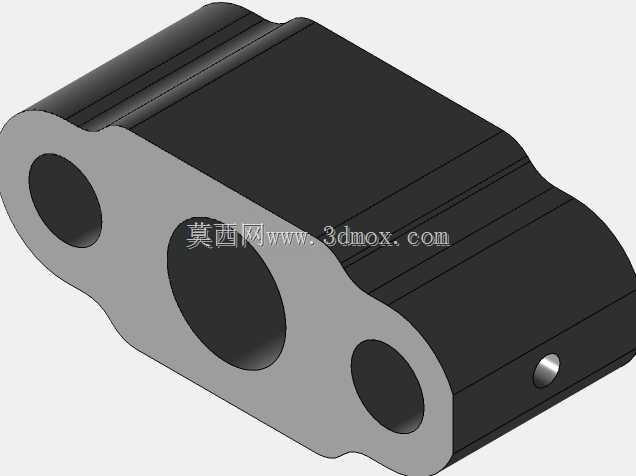

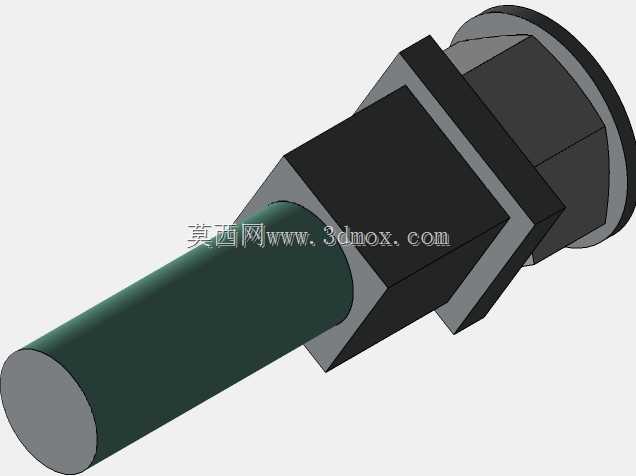

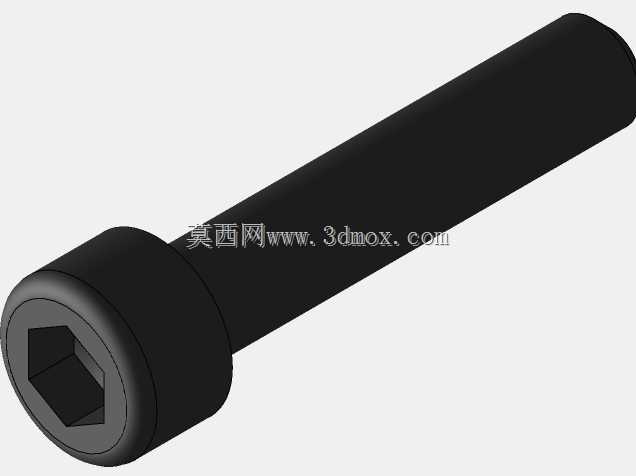

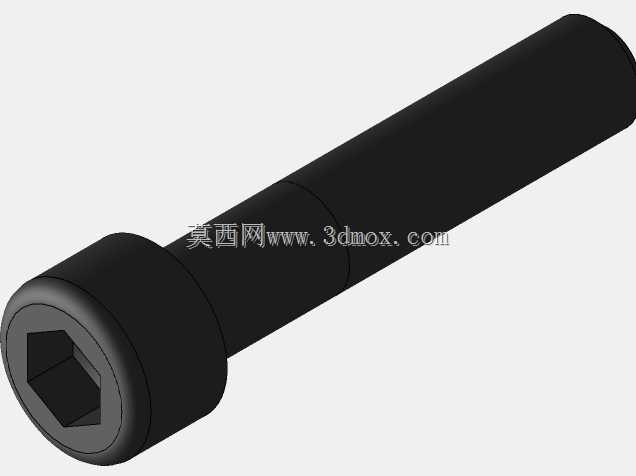

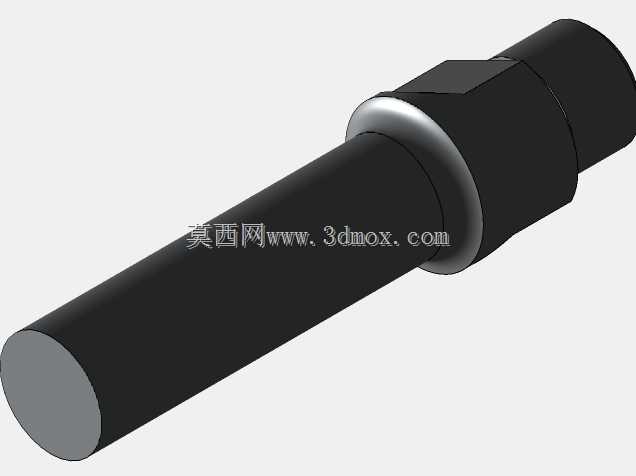

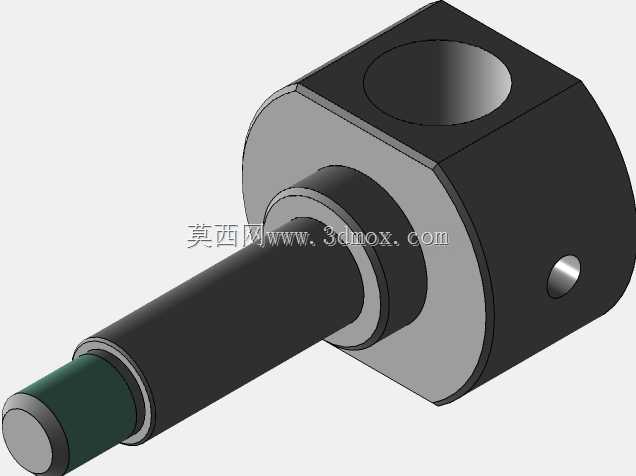

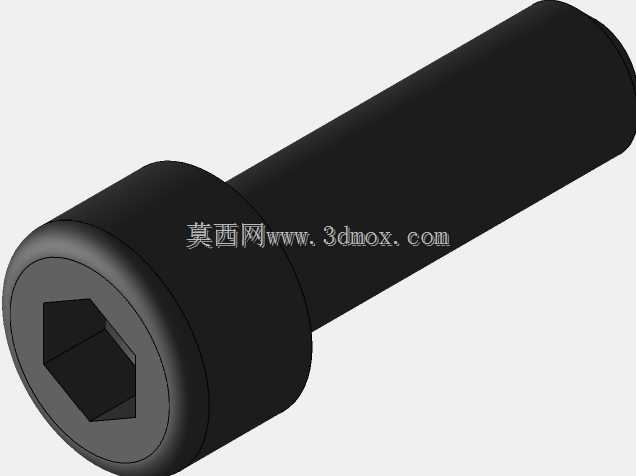

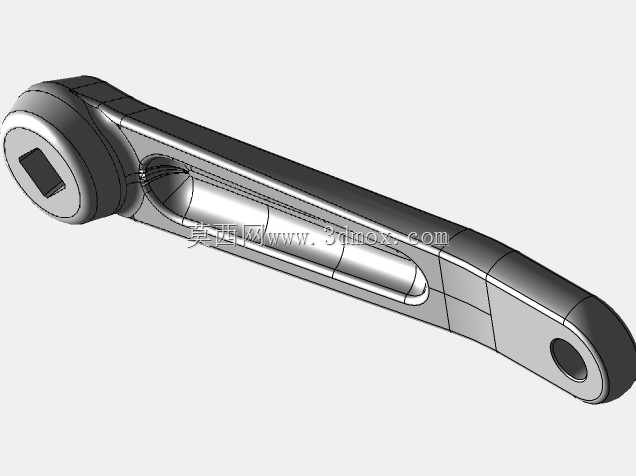

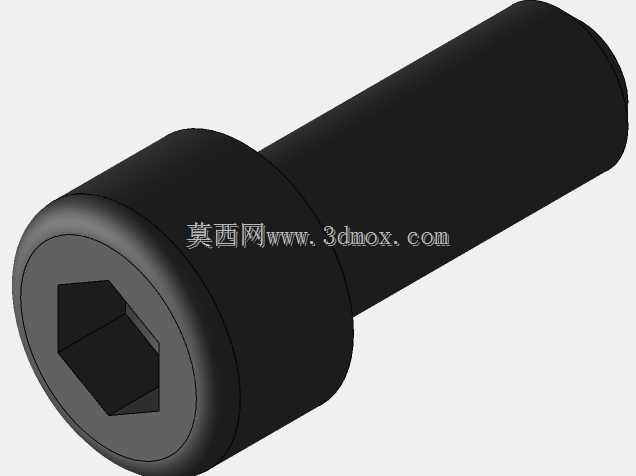

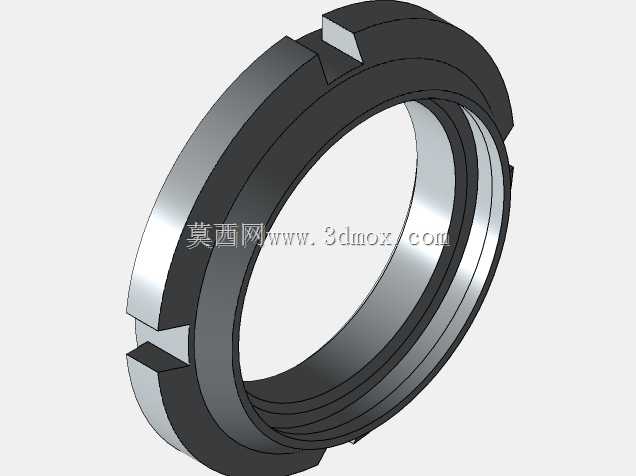

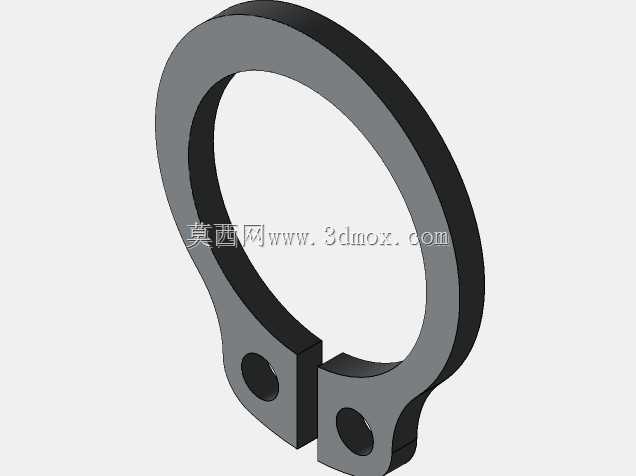

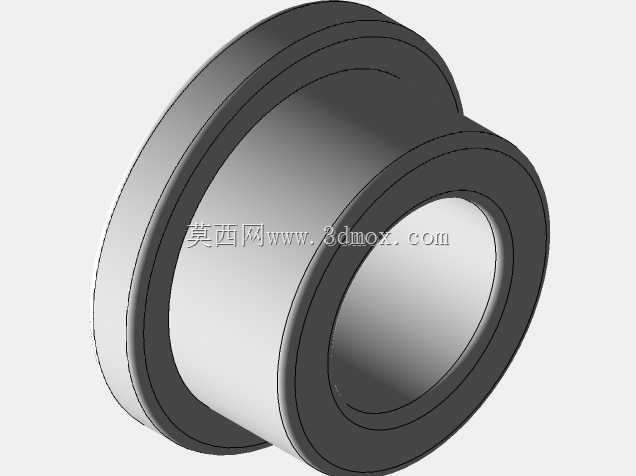

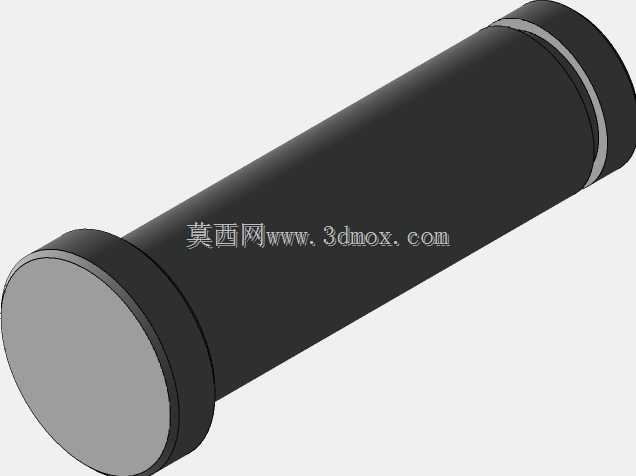

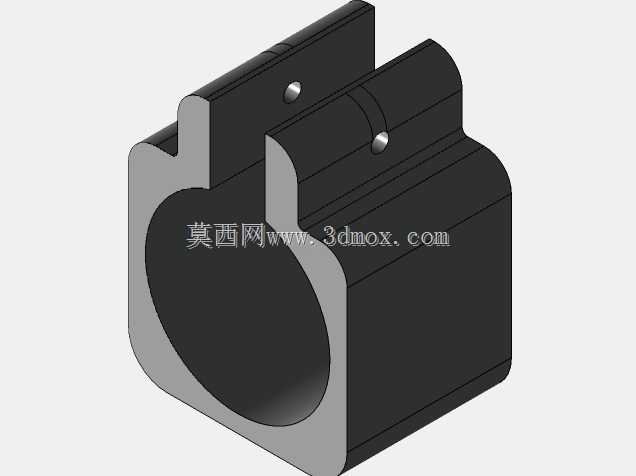

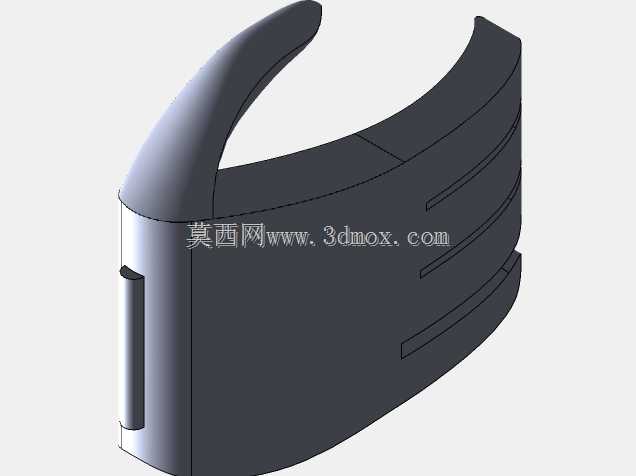

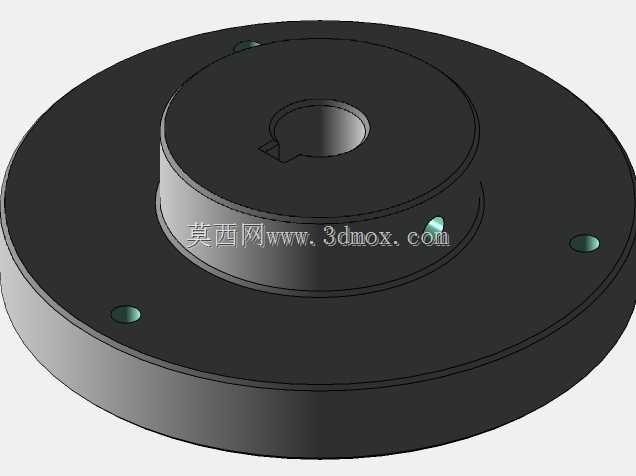

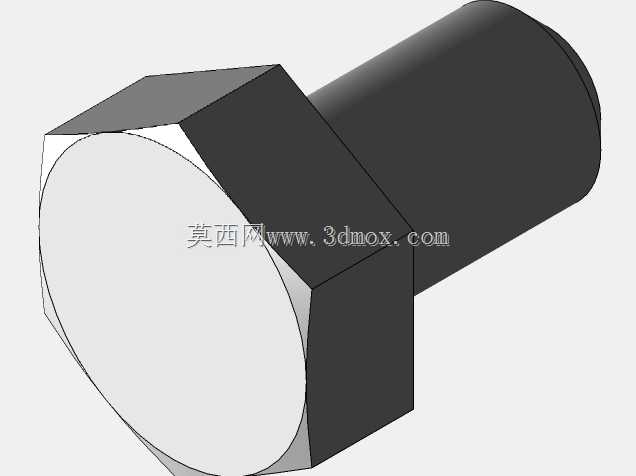

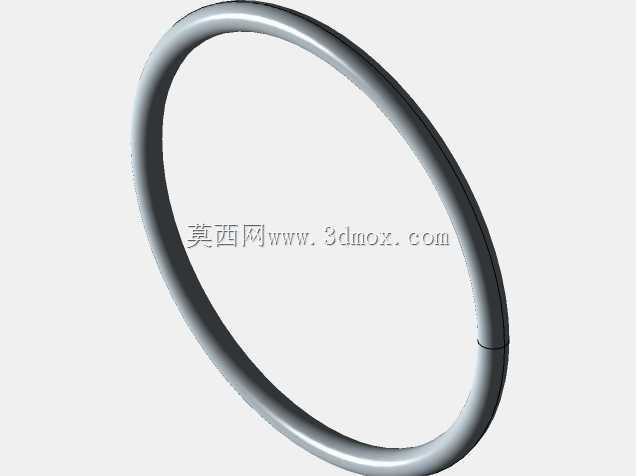

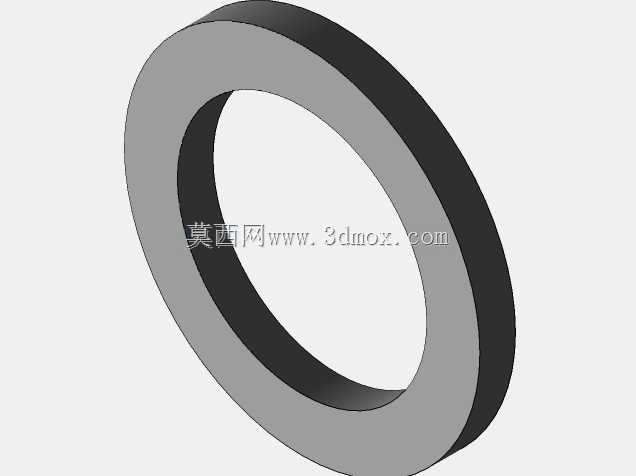

　　从结构设计逻辑来看，这个轴承采用了双密封槽的外圈结构，两道环形槽分别位于外圈宽度方向的两侧边缘，主要是用来加装丁腈橡胶密封圈，避免车辆行驶过程中路面的泥沙、扬尘、雨水进入内外圈的配合球面，毕竟三轮车的使用场景大多覆盖城乡结合部、乡村非铺装路面，铰接位置的防护等级直接决定部件的使用寿命，没有密封结构的关节轴承在这类场景下往往几千公里就会出现球面磨损松旷，进而导致底盘异响、行驶跑偏的问题。内圈的内孔采用了直孔设计，没有做键槽或者锁紧卡槽，主要是考虑到三轮车底盘的铰接销轴多采用过盈配合加端面锁紧的固定方式，直孔结构加工难度低，装配时直接压装到销轴上即可，不需要额外加工定位结构，能有效降低整车的装配成本。

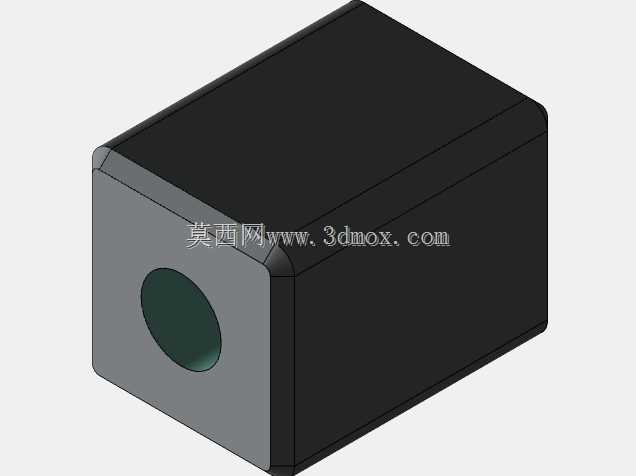

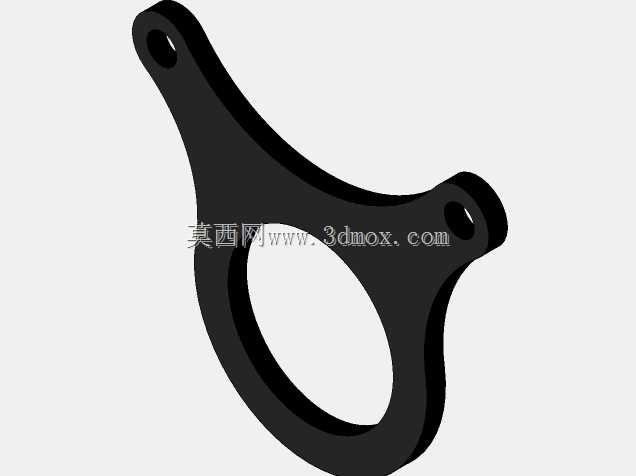

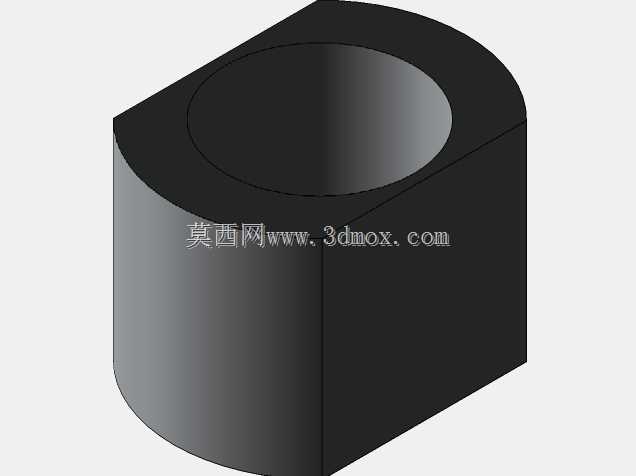

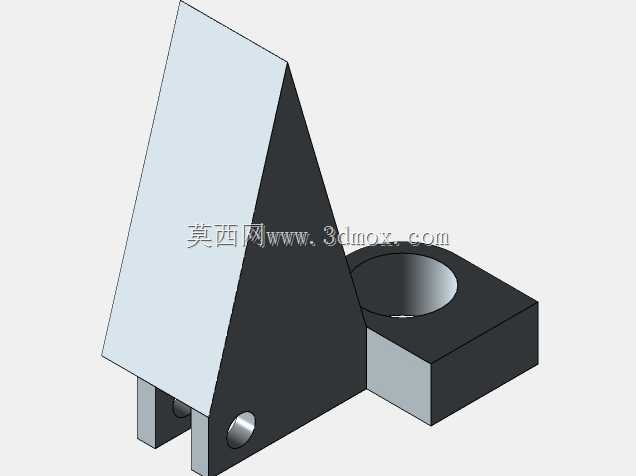

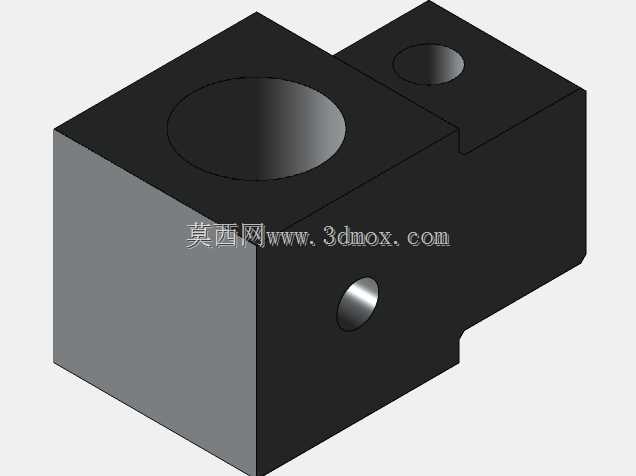

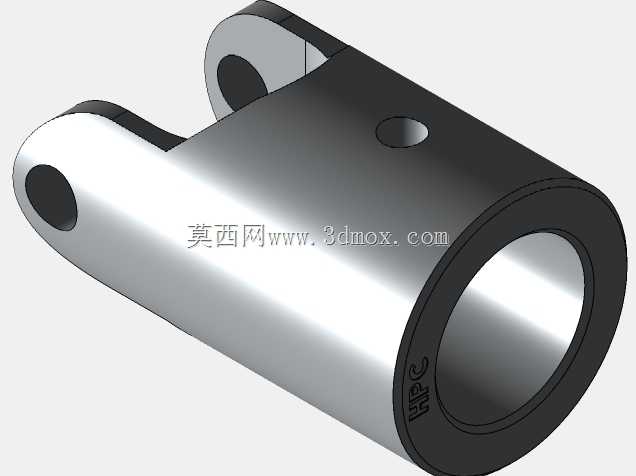

　　尺寸边界方面，这类适配三轮车的关节轴承，内孔直径通常匹配常用的底盘铰接销轴规格，外圈外径与安装座的镗孔尺寸采用过渡配合，安装时不需要额外的衬套就能直接压入安装座孔，宽度尺寸控制在能覆盖铰接座两侧安装面的范围内，不会出现突出安装座过多导致与周边悬架杆件运动干涉的问题。设计时特意将内圈的球面宽度做的比外圈球面宽度略宽，这样即使在最大偏摆角度下，内外圈的接触面积也不会出现骤减，避免局部接触应力过大导致的球面压痕、磨损加剧问题。

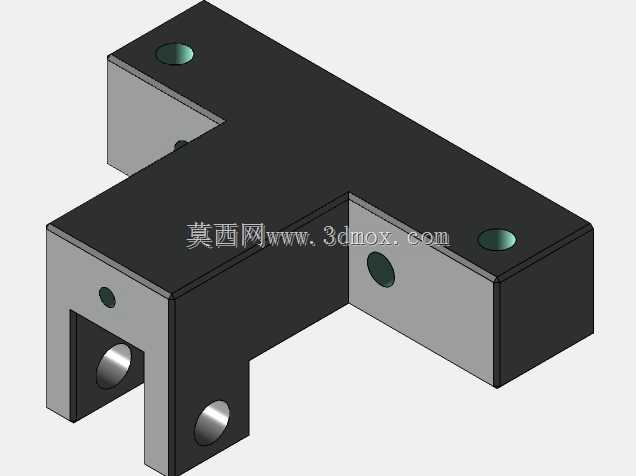

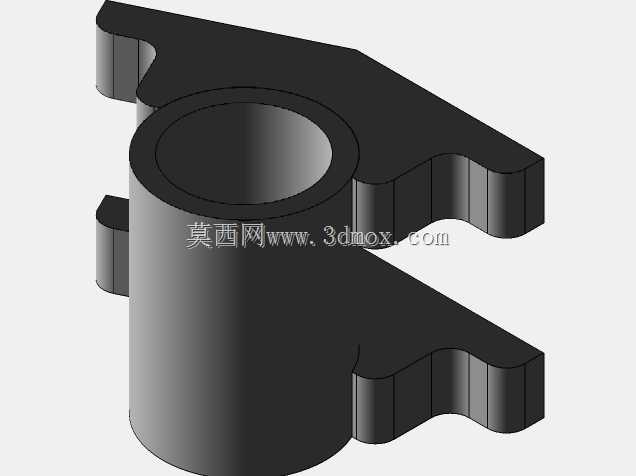

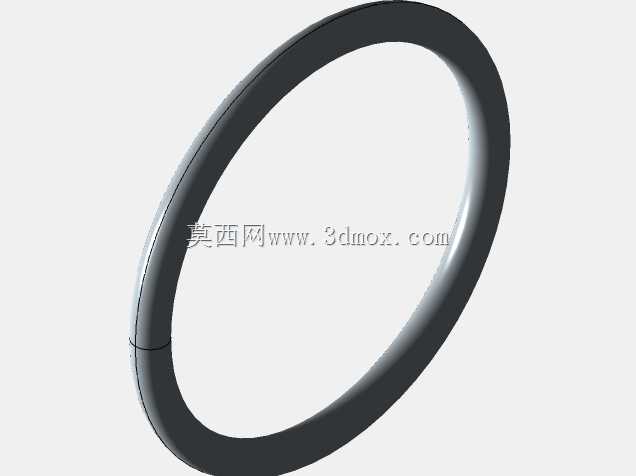

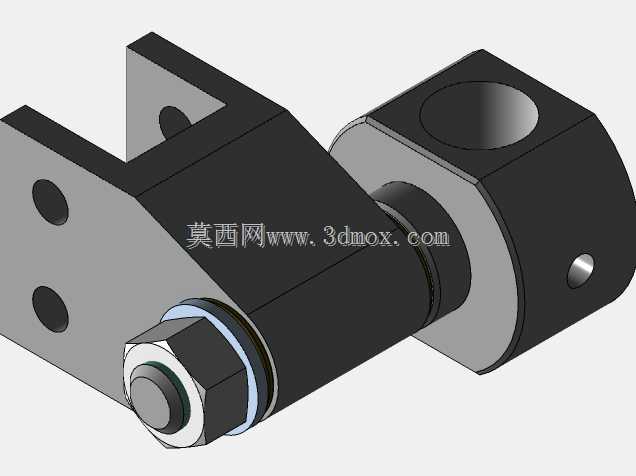

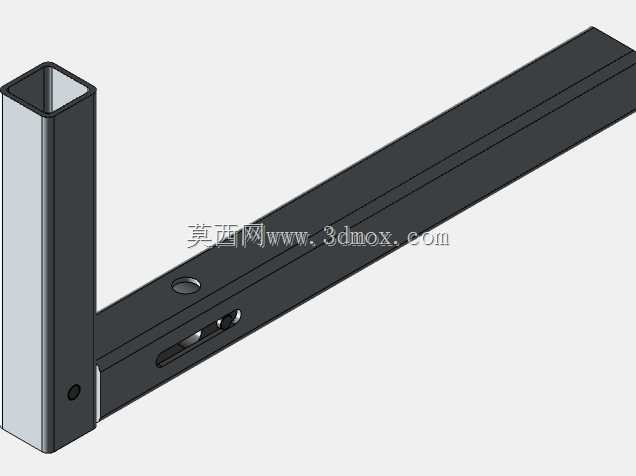

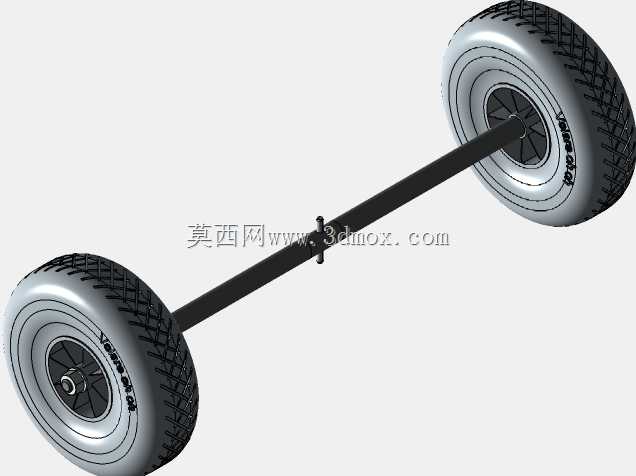

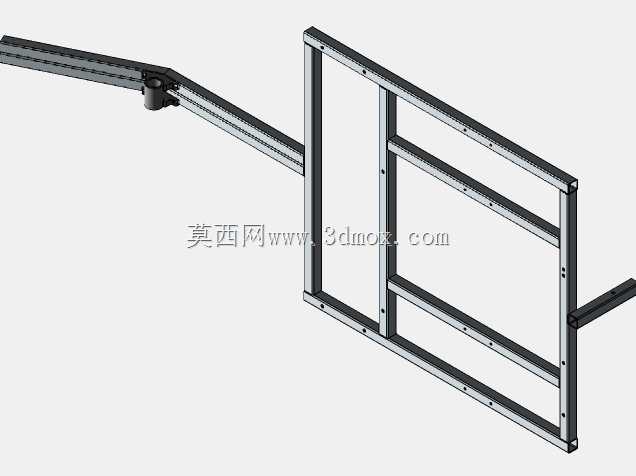

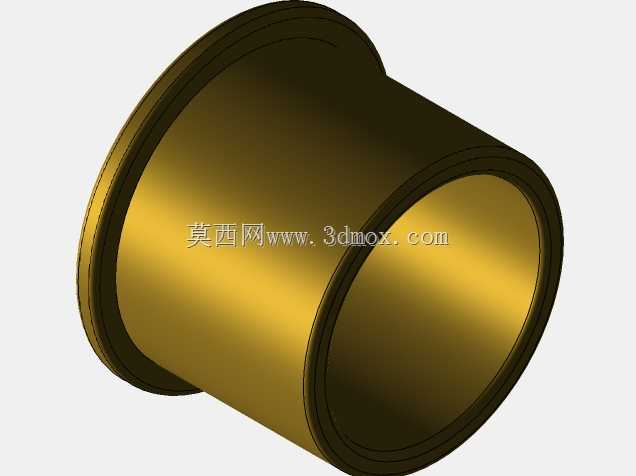

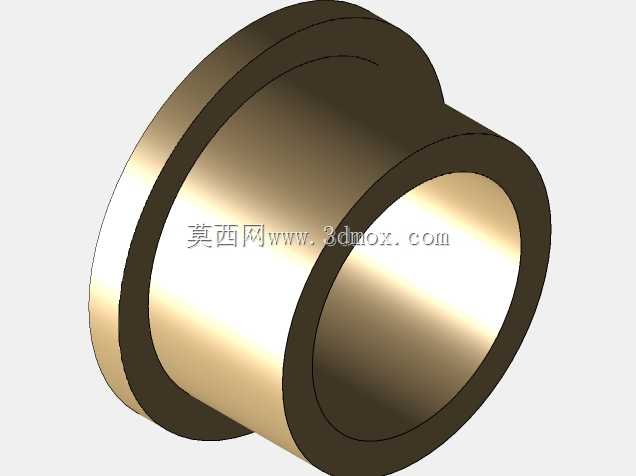

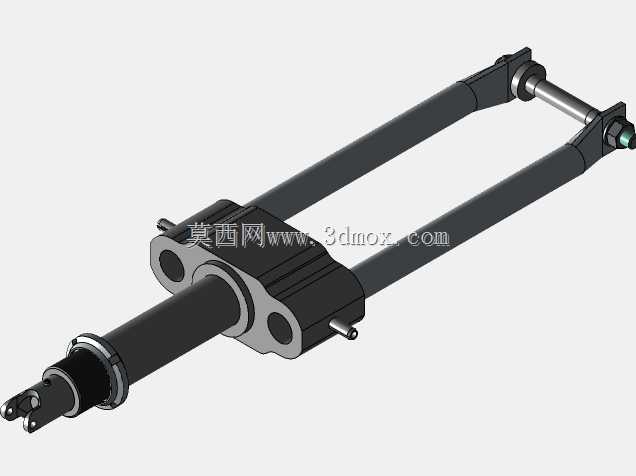

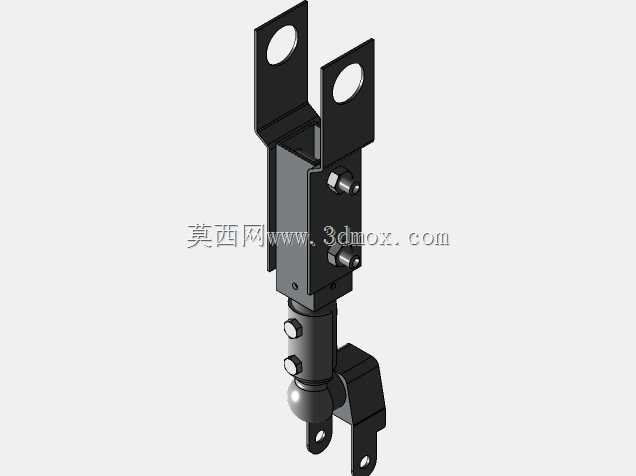

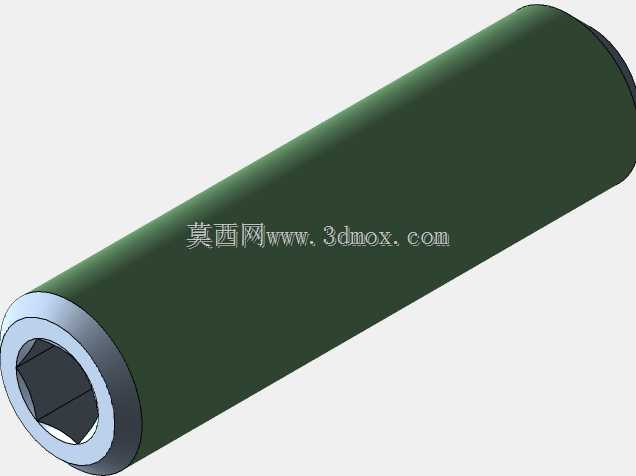

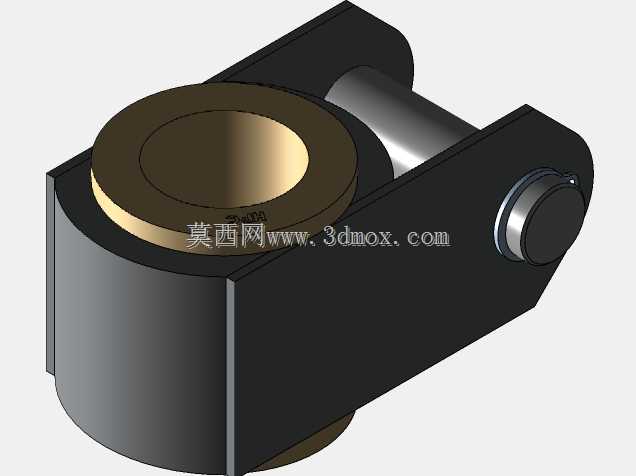

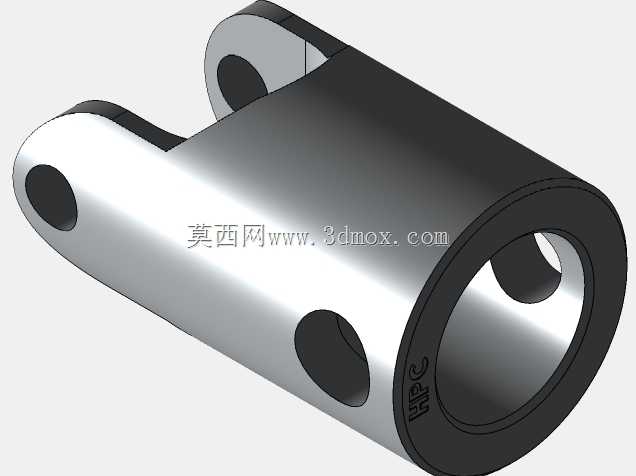

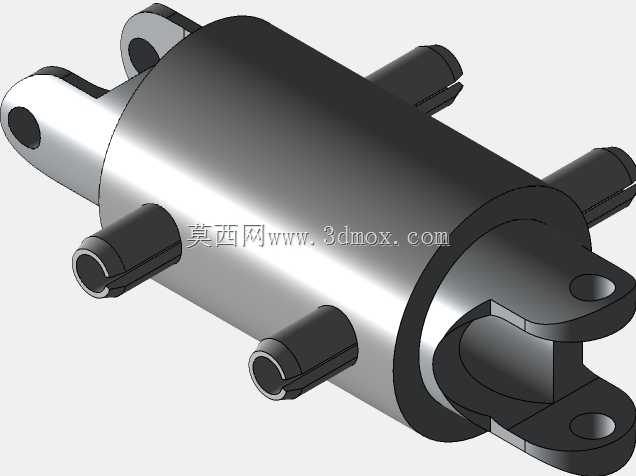

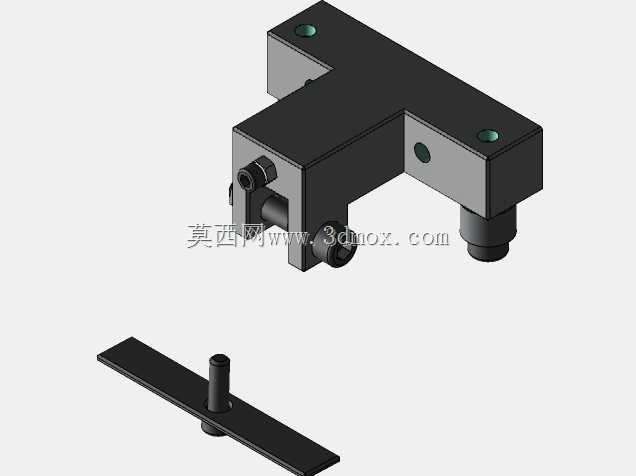

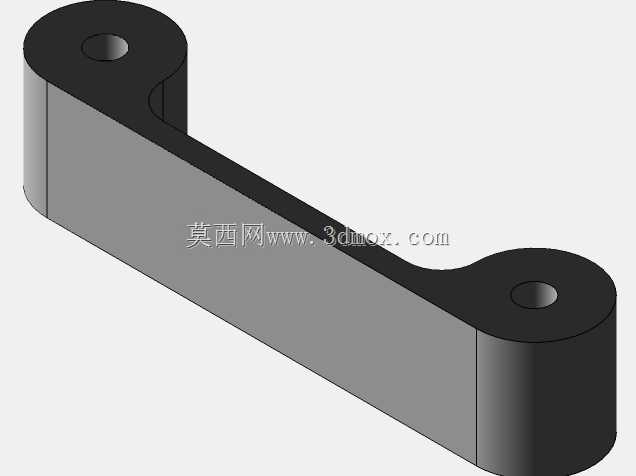

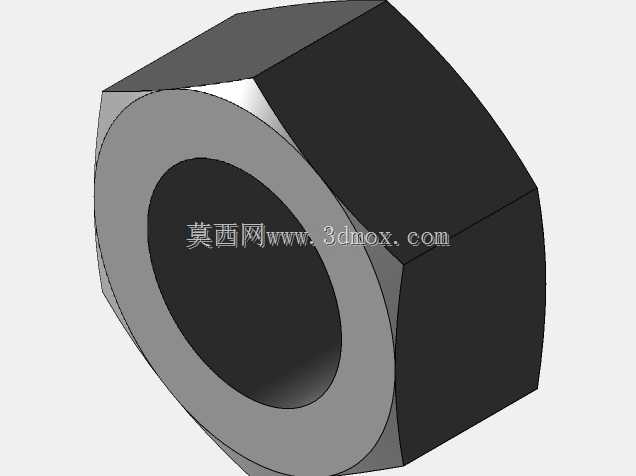

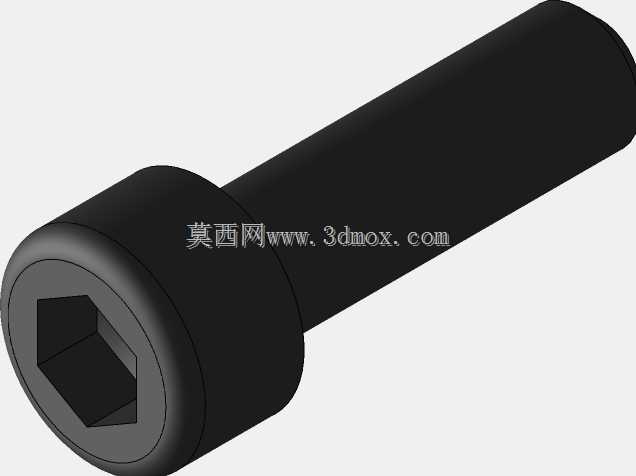

　　实际应用中，这类轴承除了用在三轮车车架与前桥的主销铰接位置，还可以用在钢板弹簧与车架的吊耳连接位置、后减震器的上下铰接点，这些位置都存在工作过程中角度不断变化的需求，普通的刚性衬套无法吸收这类角度偏转带来的应力，很容易出现衬套撕裂、连接螺栓断裂的问题。设计建模时需要重点关注内外圈球面的配合公差，球面的表面粗糙度要控制在合理范围内，太粗糙会导致滑动阻力大、磨损快，太光滑又会导致润滑脂难以附着，反而降低使用寿命；另外外圈的密封槽尺寸要和选用的密封圈规格匹配，过盈量太大容易导致装配时密封圈被切边，过盈量太小又会出现密封失效进泥沙的问题。

　　从载荷适配角度，这类轴承的额定动载荷要匹配三轮车满载时的轴荷，通常三轮车载重从几百公斤到一吨多不等，铰接位置的动载荷系数要取到2.5以上，才能覆盖颠簸路面的冲击载荷，避免轴承在冲击载荷下出现塑性变形。建模过程中还要注意内外圈的倒角设计，内圈两端的倒角要方便压装时导入销轴，外圈两端的倒角要方便压入安装座孔，同时倒角位置不能和密封圈的安装位置产生干涉，要给密封圈留出足够的压缩空间。另外这类轴承通常会在内外圈的配合球面之间预涂润滑脂，部分结构还会在外圈上加工注油孔，方便后期维护时补充润滑脂，不过三轮车作为低成本代步运输工具，很多时候采用的是自润滑关节轴承结构，在内圈球面烧结聚四氟乙烯润滑层，不需要后期注油维护，能降低用户的使用成本，这种自润滑结构的建模要注意润滑层的厚度控制，通常只有零点几毫米，不能做的太厚否则会影响轴承的承载能力，太薄又会导致润滑寿命不足。

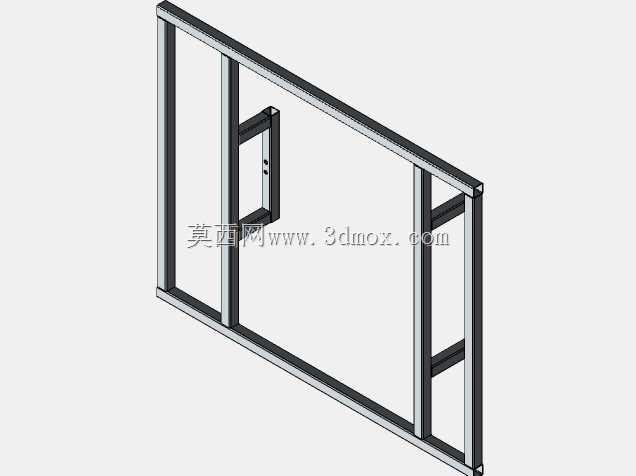

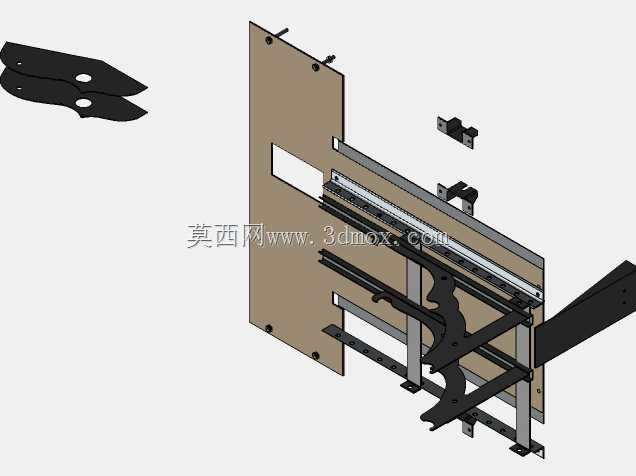

　　做结构校验的时候，还要考虑轴承在最大偏摆角度下的运动包络，确保轴承偏转时不会和周边的车架钣金、悬架杆件发生碰撞，尤其是前桥主销位置的轴承，偏摆角度要满足前轮最大转角的需求，不能因为轴承结构限制导致车辆转弯半径过大，影响使用灵活性。另外轴承的材质选择上，内圈通常采用轴承钢淬火处理，硬度达到HRC60左右，保证足够的耐磨性和承载能力，外圈如果是钢对钢结构也采用轴承钢，如果是自润滑结构则采用优质碳素结构钢，内球面烧结自润滑材料，这样的材质搭配既能满足强度需求，又能控制生产成本，符合三轮车这类产品的成本定位。
