带曲面切口的便携饮用水瓶结构设计

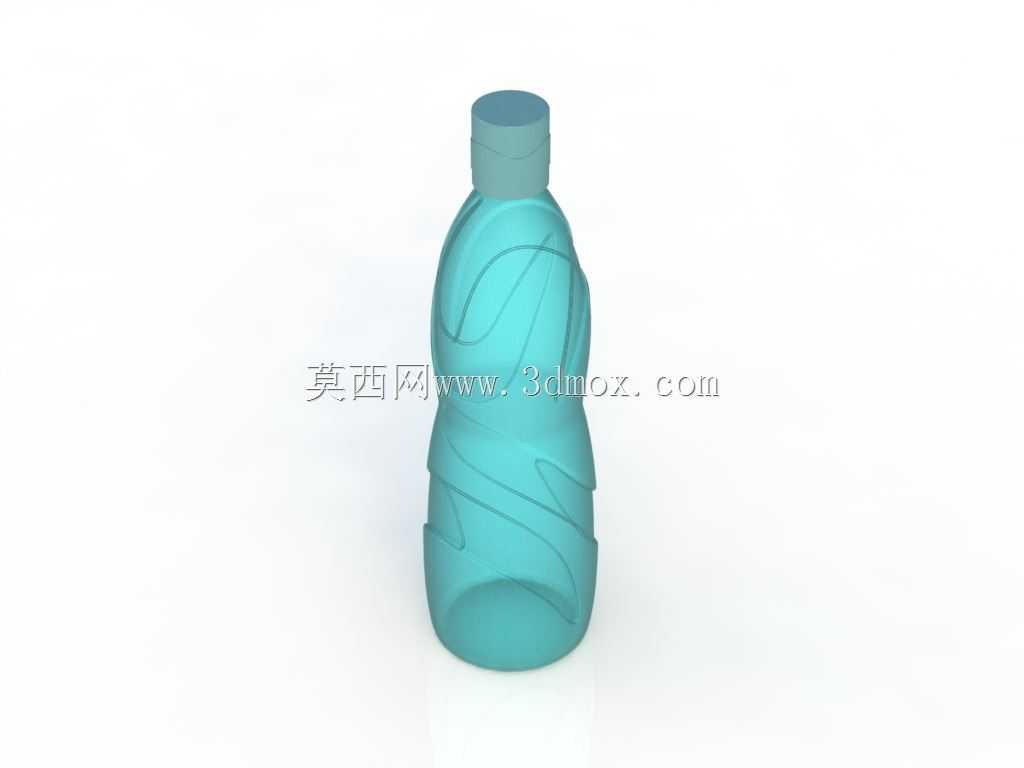

　　日常便携饮用水瓶的结构设计，核心要平衡握持手感、内容积利用率、成型工艺可行性与外观辨识度，这款带曲面切口的水瓶结构，在常规吹塑成型水瓶的基础上，通过瓶身曲面的凹凸切口造型，解决了光滑瓶身沾水后易打滑、握持贴合度差的常见问题。从实际应用场景来看，这类水瓶主要适配户外出行、日常通勤、运动场景的便携饮水需求，瓶身的曲面切口并非单纯的装饰造型，每一处曲面的弧度都贴合人手握持时的指腹贴合轮廓，当人手满握瓶身时，手指自然嵌入曲面凹陷位置，即便瓶身外壁凝结冷凝水，也能依靠曲面的凹凸结构增加握持摩擦力，避免瓶身滑脱。设计过程中首先要确定瓶口的标准螺纹规格，适配市面通用的旋盖密封结构，瓶口的密封面平面度需要控制在吹塑工艺可实现的公差范围内，

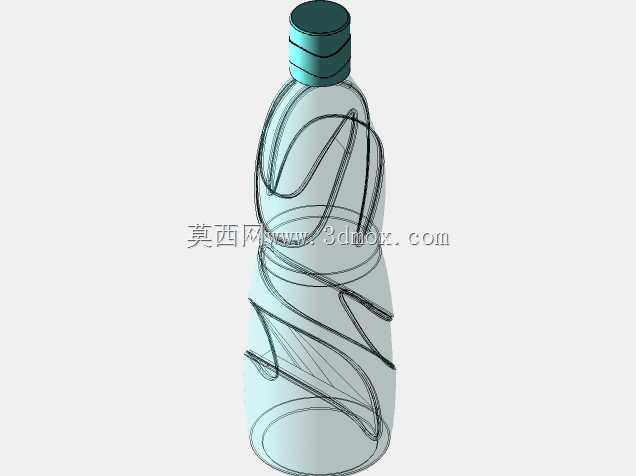

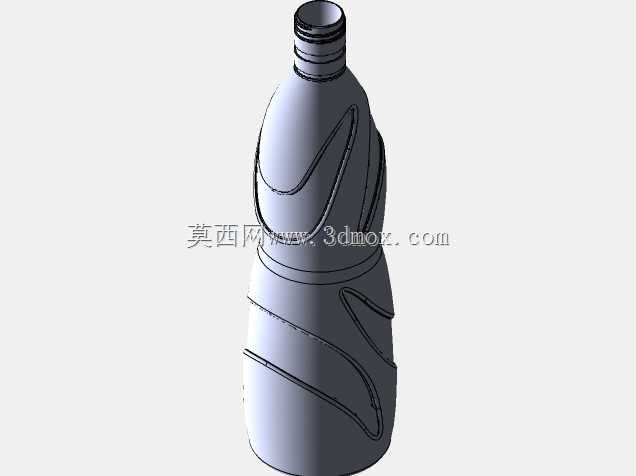

　　保证旋合后不会出现渗漏。瓶身的曲面切口造型在建模时需要做连续的曲率过渡，避免出现锐角棱边，一方面是防止吹塑成型时局部壁厚过薄导致的强度不足，另一方面是避免使用过程中棱边硌手，影响握持体验。整体外形的径向尺寸控制在常规人手握持的舒适范围内，瓶身最大直径不超过75mm，保证不同手型的用户都能稳定握持，瓶身总高度控制在220mm左右，内容积可以满足单次出行500ml左右的储水需求，同时可以适配常规的车载杯架、背包侧袋的安装尺寸，不会因为外形凸起导致放置卡滞。瓶底部分做内凹的球面结构，提升瓶身竖直放置时的稳定性，同时抵消吹塑成型时瓶底的收缩变形，避免放置时出现晃动。曲面切口的深度控制在3mm以内，既保证足够的握持摩擦力，

　　又不会过度侵占瓶身内部的储水空间，曲面之间的过渡采用G2连续的曲面衔接，让吹塑模具的加工难度控制在合理范围内，不会因为曲面碎面过多导致模具抛光成本上升。从结构强度角度考虑，瓶身的曲面凹凸结构同时起到了加强筋的作用，相比光滑圆柱面的瓶身，带曲面切口的结构在受到径向挤压时，抗变形能力提升30%左右，装水后堆叠放置时不容易出现瘪瓶变形。瓶口部分的壁厚比瓶身主体厚0.2mm，保证螺纹旋合时的结构强度，反复开合瓶盖不会出现瓶口开裂的问题。建模过程中需要提前预留吹塑成型的拔模斜度，所有曲面的拔模角度不小于1.5度，避免脱模时出现刮伤瓶身表面的问题。瓶身的曲面造型同时兼顾了标签粘贴的平面需求，在瓶身中部预留了连续的平整环面，方便产品标识的粘贴，

　　不会因为曲面凹凸导致标签起翘。实际使用中，这类曲面结构的水瓶在灌装低温饮品时，瓶身的凹凸间隙可以留存部分空气，减少瓶身冷凝水直接打湿握持手部的问题，相比光滑瓶身的使用体验提升明显。设计时还需要考虑跌落工况的结构强度，瓶身的曲面过渡位置做了局部壁厚加厚处理，从1.2m高度自由跌落至水泥地面时，不会出现瓶身开裂、瓶盖脱落的问题，满足日常使用的抗冲击要求。
