带法兰侧接异径三通管路连接件

　　在市政给排水、化工流体输送、农田灌溉等管路系统的布设作业中，异径三通是实现主管路支路分流、不同管径管路对接的核心连接件，这款带法兰侧接结构的三通部件，针对侧支路需要频繁拆装、对接带法兰阀件或仪表的工况做了针对性结构优化，区别于常规热熔对接的等径三通，其侧支端集成的法兰结构可直接与对应压力等级的法兰构件完成螺栓紧固连接，无需额外加装转换接头，能有效减少管路接头数量，降低流体泄漏的潜在风险点。从实际应用场景来看，这类三通常被用在主输送管路需要引出压力检测支路、排污支路、小型分流支管的点位，比如室外埋地给水主管上接出用户入户支管、化工输送管路上接出压力表安装段、喷淋系统主管上接出末端喷淋支管的位置，相比普通承插式三通，

　　法兰侧接的结构在后期支路检修、阀件更换时无需切割主管路，只需拆卸法兰连接螺栓即可完成支路构件的拆装，大幅降低后期运维的作业难度与管路损耗。在结构设计层面，这款三通的主管段采用直通式等径结构，内部流道做了圆弧过渡处理，避免直角转折造成的流体紊流与压损，侧支管与主管的连接位置做了加厚补强处理，因为三通的相贯线位置是管路应力集中的高发区，尤其是带法兰连接的侧支端，在螺栓紧固、管路受外力振动时，相贯位置会承受额外的拉应力与弯曲应力，加厚补强的结构可有效提升该位置的结构强度，避免长期运行过程中出现焊缝开裂、本体变形的问题。侧支端的法兰采用标准凸面法兰结构，密封面加工有标准水线，可适配常规橡胶垫片、四氟垫片等密封件，

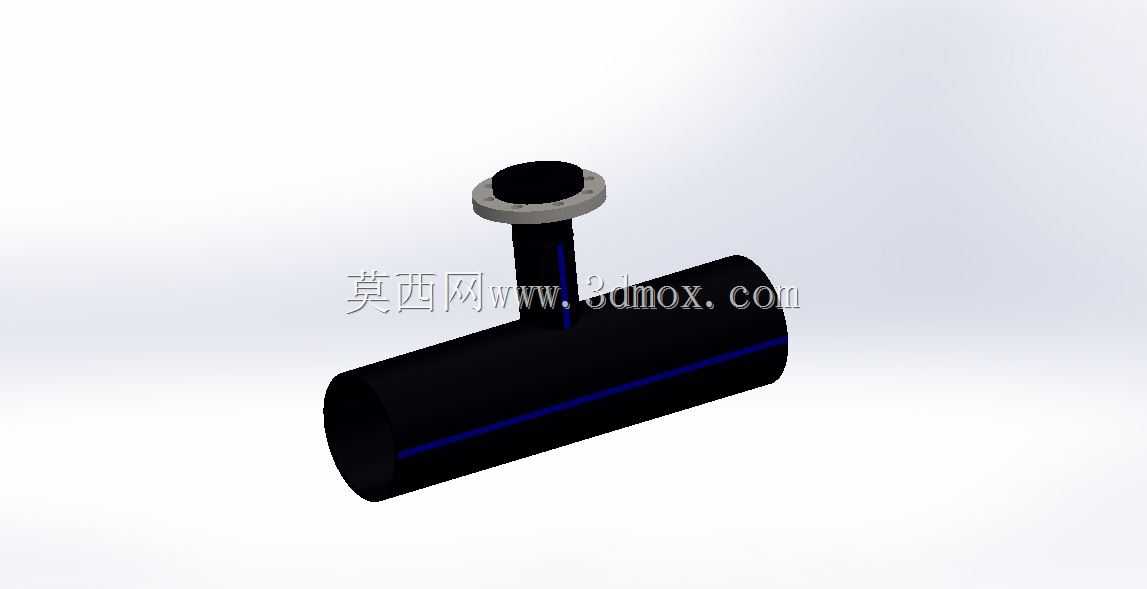

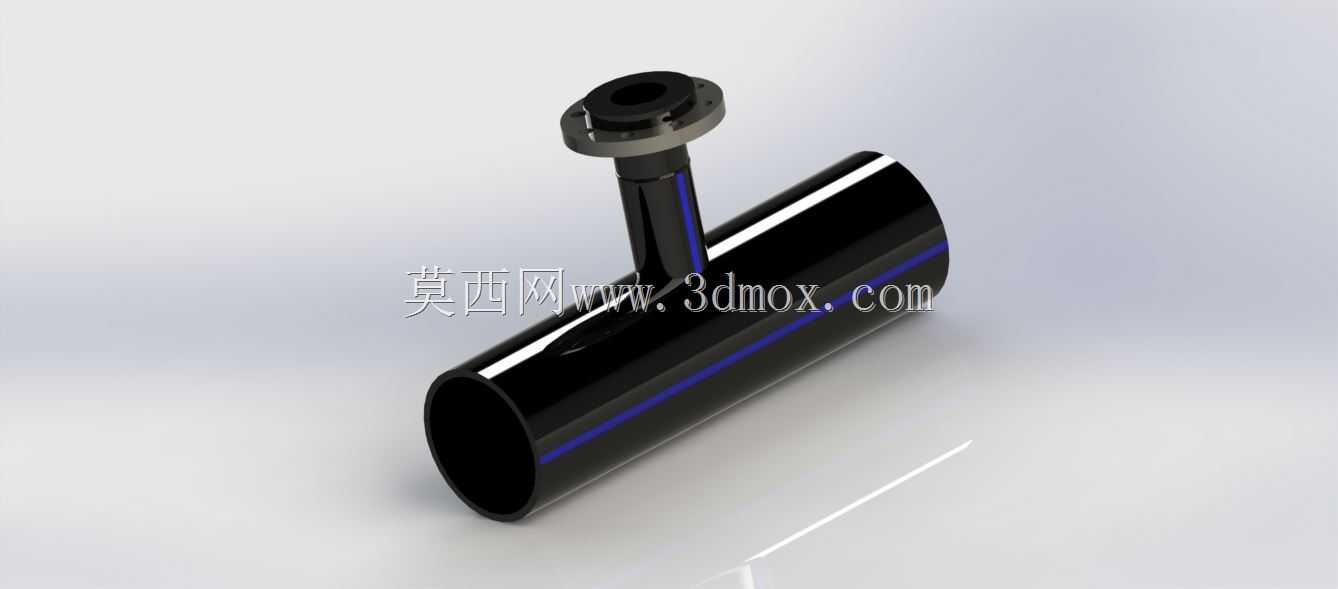

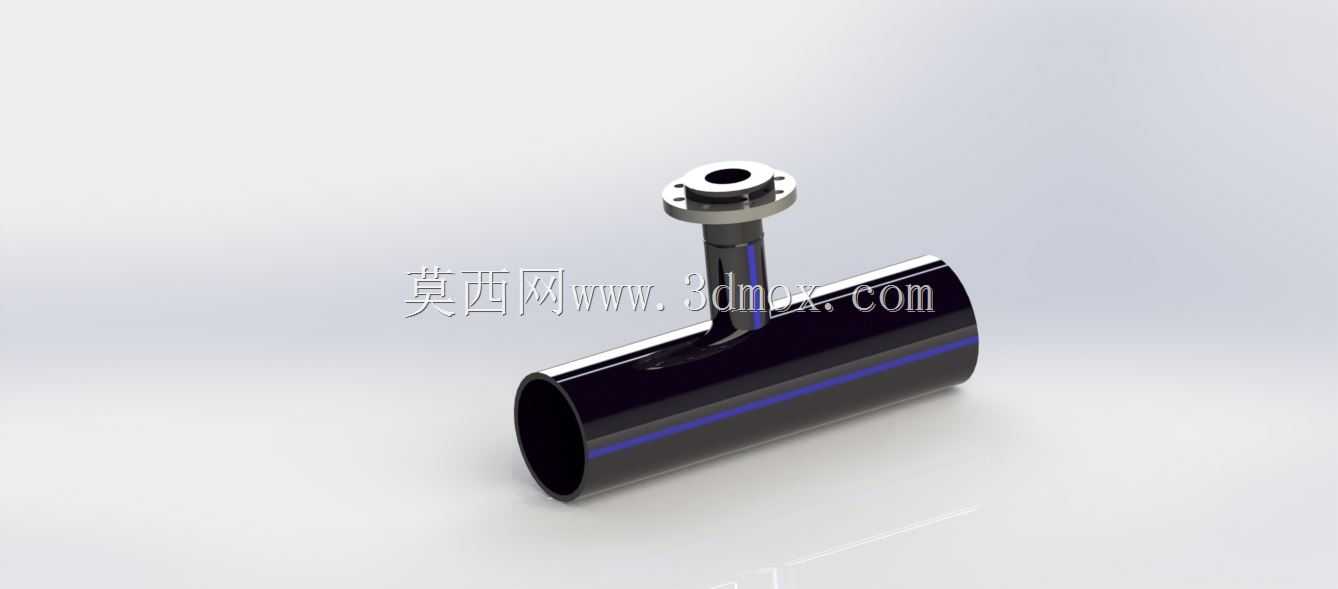

　　法兰背面与侧支管的连接位置做了圆弧过渡，减少应力集中的同时，也能避免安装时法兰面出现翘曲变形，保证密封面的平面度满足密封要求。尺寸边界方面，主管段的外径为90mm，适配同外径的PE或钢制管路对接，主管整体长度为250mm，两端的对接段预留了足够的热熔或焊接操作空间，安装时无需额外搭配短节即可完成与两侧管路的连接，侧支管的轴线与主管轴线垂直相交，侧支端法兰的螺栓孔分布符合对应压力等级的标准尺寸，可直接与同规格的法兰阀件、法兰短管完成匹配安装，无需二次扩孔或改制。在实际选型应用中，需要注意侧支法兰的压力等级要与整个管路系统的额定工作压力匹配，安装时法兰紧固螺栓要采用对角分次紧固的方式，避免单侧受力过大造成法兰面倾斜导致密封失效，

　　同时管路布设时要在三通位置设置对应的支撑结构，避免三通本体承受管路的整体重量，尤其是埋地布设时，三通底部要做夯实处理，避免后期地面沉降造成管路受力变形。这款三通的侧支管末端还预留了螺纹连接段，可在不需要法兰连接的场景下，直接通过螺纹对接小口径管路或仪表构件，实现一构件多用，适配不同的安装需求，内部流道的光滑处理也能减少流体输送过程中的阻力损失，提升管路系统的整体输送效率，降低输送过程中的能耗。
