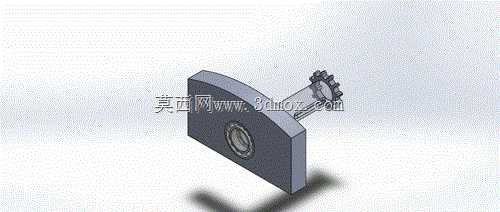

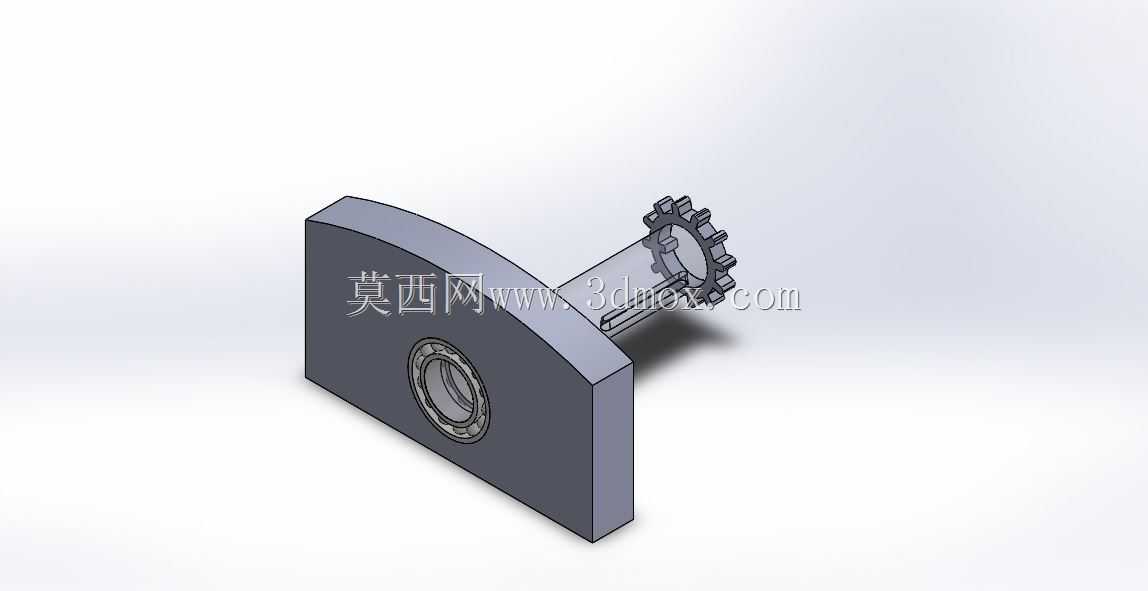

在各类需要往复摆动平衡、间歇传动匹配的机械结构中,这类半环形构件搭配端部齿轮轴的组合件,常作为配重平衡单元出现在自动化摆臂、小型冲压设备摆杆机构、纺织机械往复导纱机构的传动链路里。不同于整圆形飞轮的全周转动惯量覆盖,半环形结构的质心集中在单侧弧形段,能够在摆角有限的往复运动中,精准抵消摆臂端负载带来的偏心力矩,避免机构在换向瞬间出现冲击抖动,尤其适配摆角范围在90度到150度之间的摆动工况,不会因为多余的配重结构占用不必要的安装空间。
从结构功能来看,端部的小模数齿轮轴并非独立的动力输入件,而是与半环形主体通过内嵌的轴承位形成转动配合,半环形主体的弧形端面在摆动过程中,会通过齿轮轴与周边的齿条或者联动齿轮形成啮合,将自身的摆动位移转化为相邻工位的直线进给或者定角度转动,比如在小型模切设备的送料摆臂中,半环配重抵消模切头下压的反作用力同时,端部齿轮同步带动送料辊完成定长送料,两个功能集成在同一组件上,省去了额外的配重块安装位和独立传动齿轮的装配链路,能有效压缩机构的整体横向尺寸。
设计这类组件时,首先要根据摆动端的负载力矩计算半环的质心偏移量,半环的内外径差值决定了单位厚度下的配重质量,弧形段的圆心角则要匹配机构的最大摆角,避免摆动过程中半环边缘与周边固定构件发生运动干涉。内嵌的轴承位需要与齿轮轴的轴颈形成H7/k6的过渡配合,轴承位的端面要预留挡圈槽,防止齿轮轴在反复正反转啮合时出现轴向窜动,齿轮轴的齿部参数要匹配联动件的模数和压力角,齿宽要比啮合件宽出1到2毫米,抵消装配时的轴向安装误差。半环的平直端面并非加工基准面,实际安装时是以轴承位的内孔轴线作为定位基准,因此建模时要优先保证内孔的圆柱度公差,弧形外圆的轮廓度公差控制在0.1毫米以内,避免高速摆动时出现风阻不均带来的微幅振动。
安装边界方面,这类组件的半环最大外圆半径通常控制在80到120毫米之间,厚度根据配重需求在15到30毫米区间调整,齿轮轴伸出半环端面的长度不超过齿宽的1.5倍,防止轴端悬伸过长出现啮合挠度。装配时要注意半环的质心方向与摆臂的负载方向相反,初始安装角度要保证机构停在中位时,半环的质心处于竖直向下的位置,这样静态下机构不会出现自溜偏转,启动时的初始扭矩也能降到最低。齿轮轴的润滑要采用脂润滑方式,避免润滑油飞溅到半环表面增加不必要的附着物,改变预设的配重质量导致平衡失效。在实际工况验证中,这类组件的摆动频率最高可以适配每分钟120次的往复动作,齿轮啮合侧隙控制在0.05到0.1毫米之间,既能保证传动顺畅,又不会在换向时出现明显的回程误差,适合对传动精度有中等要求、同时需要平衡力矩的中低速往复机构。
