M20规格全牙外六角紧固件三维造型

　　在重型钢结构框架拼接、大型输送设备机架装配、工业泵阀组安装、重型模具模架锁固这类对连接预紧力有明确要求的场景里，全牙外六角螺栓是出现频率极高的一类连接元件，区别于半牙螺栓仅在杆部末端加工螺纹的结构，全牙设计的螺栓可以在整个杆长范围内调整螺母的锁紧位置，适配不同叠层厚度的被连接件组合，不需要额外搭配多组垫片调整锁紧行程，在安装空间受限、被连接件总厚度存在公差波动的装配场景里，适配性要明显优于半牙规格的同强度螺栓。

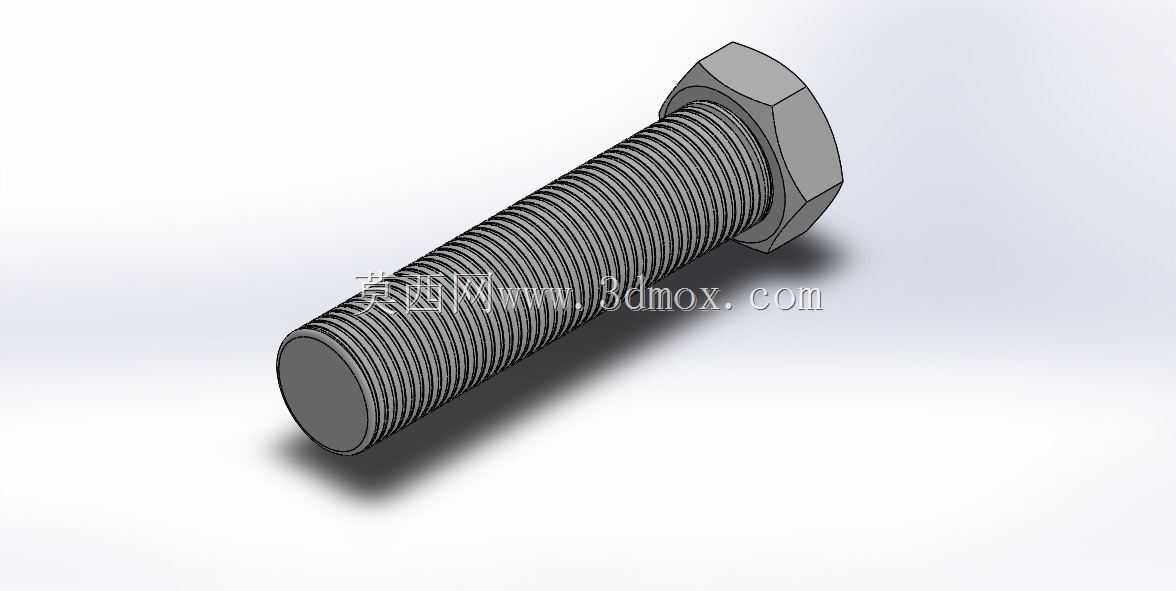

　　这款M20规格的全牙外六角螺栓，公称直径20mm，螺杆总长度90mm，整根螺杆除头部支撑面的过渡圆角区域外，全部加工连续三角外螺纹，螺纹牙型符合普通公制粗牙螺纹的廓形要求，牙顶与牙底的过渡圆弧做了标准化处理，既可以降低螺纹啮合时的应力集中系数，也能在反复拆装的过程中减少牙型的磕碰损伤，提升紧固件的重复利用率。螺栓头部采用标准正六角外形，对边尺寸、对角尺寸以及头部厚度都匹配常规公制螺栓的扳拧空间要求，不管是使用普通开口扳手、套筒扳手还是气动拧紧工具，都能找到稳定的施力接触面，不会因为头部尺寸偏差出现扳拧打滑、棱角磨圆的问题。头部与螺杆衔接的位置加工有45度过渡倒角，既可以去除锻造成型后的飞边毛刺，也能在螺栓穿入安装孔时起到导向作用，避免螺杆端部刮伤安装孔内壁的防腐涂层。

　　从设计逻辑上看，这类全牙外六角螺栓的建模过程需要兼顾标准参数还原与工程实用性，不能只做外观层面的曲面拟合。首先要确定六角头部的基准平面，以头部下端面也就是与被连接件贴合的支撑面作为轴向定位基准，这个平面的平面度直接决定螺栓锁紧后的支撑稳定性，如果支撑面存在翘曲或者凹凸不平，锁紧后螺栓会受到附加的弯曲应力，长期受交变载荷作用时容易出现杆部断裂的问题，所以建模时这个支撑面要设置为无拔模斜度的平整平面，和螺杆轴线保持严格垂直。螺纹部分的建模不能用贴图或者简化棱线代替，要还原真实的牙型螺旋扫掠路径，牙型角、螺距、牙高都严格匹配M20粗牙螺纹的标准参数，这样在做虚拟装配干涉检查、连接强度有限元仿真的时候，才能准确计算螺纹啮合的接触面积、应力分布情况，给后续的选型计算提供可靠的模型依据。

　　在实际安装边界上，这款螺栓适配的安装通孔直径建议控制在21-22mm之间，孔位边缘要做不小于1mm的倒角，避免安装孔边缘的锐边切割螺栓杆部的螺纹牙型；螺栓穿入方向优先选择从下往上穿，方便后续检修时螺母的松脱与紧固，锁紧时要保证六角头部的支撑面完全贴合被连接件表面，不能出现偏斜，六角头的周边要预留不小于10mm的扳手操作空间，避免拧紧时工具和周边结构发生干涉。因为是全牙结构，当被连接件总厚度小于螺栓总长度时，多余的螺纹段可以伸出螺母外侧，只要保证螺母锁紧后露出不少于2-3个螺距的螺纹，就能满足螺纹连接的防松要求，不需要额外切割多余的螺杆段，这也是全牙螺栓在现场装配时效率更高的原因之一。

　　在不同的应用场景里，这款螺栓的选型搭配也有区别：在静态载荷的钢结构连接场景里，可以搭配普通平垫圈增大支撑面的接触面积，降低被连接件表面的压应力；在有振动、冲击载荷的设备连接场景里，需要搭配弹簧垫圈或者双螺母防松结构，避免设备运行过程中螺母出现回转松脱；在有防腐要求的户外设备安装场景里，模型可以直接作为基础母型，通过调整材质参数、增加表面处理层的方式快速衍生出镀锌、达克罗、不锈钢等不同材质规格的同尺寸螺栓模型，不需要重新从头建模，能大幅提升通用标准件的建模效率，减少重复劳动。很多结构设计新手在做这类标准件建模时，容易忽略头部支撑面的圆角过渡、螺纹首尾的收尾结构，导致模型和实际加工出来的零件存在偏差，在做装配动画或者工程图导出的时候就会出现不符合生产实际的问题，这款模型在这些细节上都做了还原，螺纹首尾有自然的退刀收尾结构，头部和杆部的过渡圆角也符合冷镦成型的工艺特征，不管是用来做装配方案演示、BOM清单统计还是工程图的明细栏标注，都能直接适配常规机械设计的流程要求。
