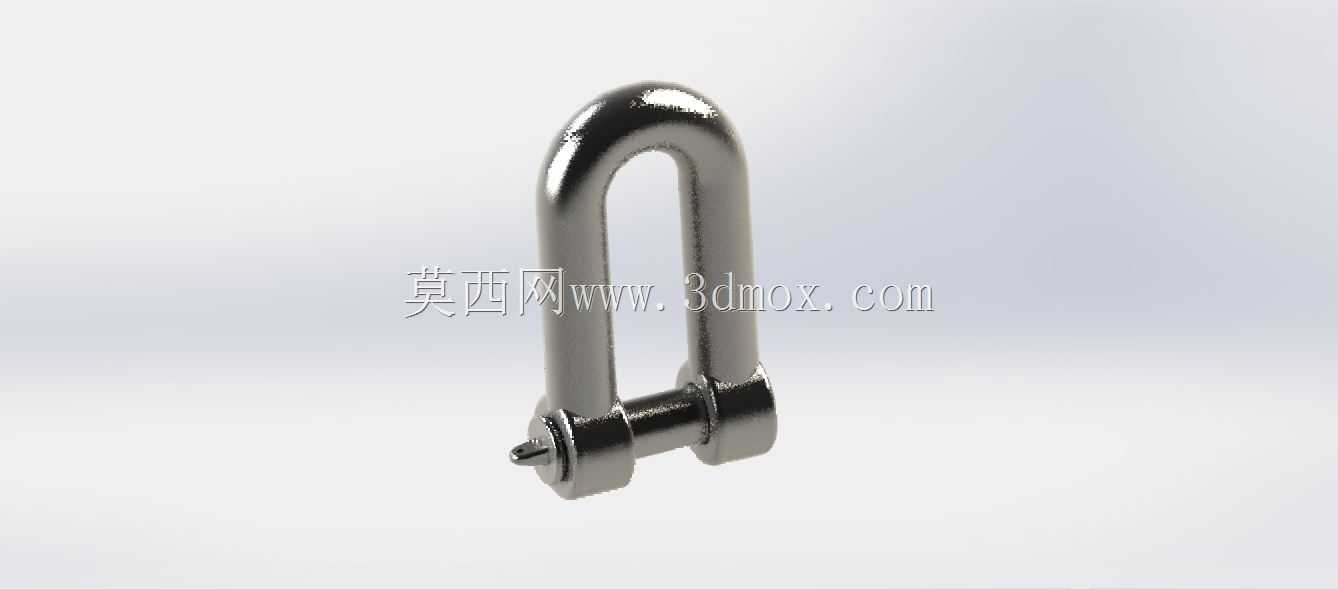

M14规格D型连接卸扣结构设计

　　在起重吊装、索具连接、户外重型装备固定、船舶系泊、工程机械外挂件挂载这类场景里，D型卸扣是出现频率极高的受力连接件，这次呈现的M14规格直型卸扣，是针对额定载荷区间内的中轻型连接需求做的结构设计。从实际使用的受力逻辑出发，D型卸扣的U型本体采用等截面圆弧过渡设计，避免直角位置出现应力集中，在承受纵向拉力时，载荷能顺着U型弧面均匀传递到两侧直臂段，不会在弯折位置出现应力突变导致的断裂风险，这一点和弓形卸扣的多向受力特性有明显区别，直D型结构更适配单一方向的纯拉力连接场景，侧向受力的冗余量相对更小，选型时需要匹配实际受力方向。

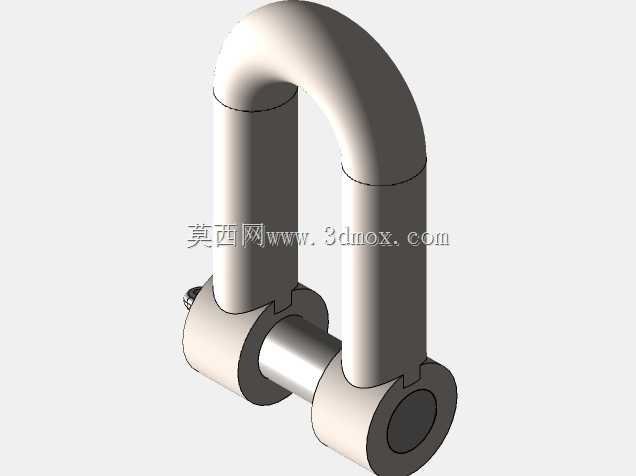

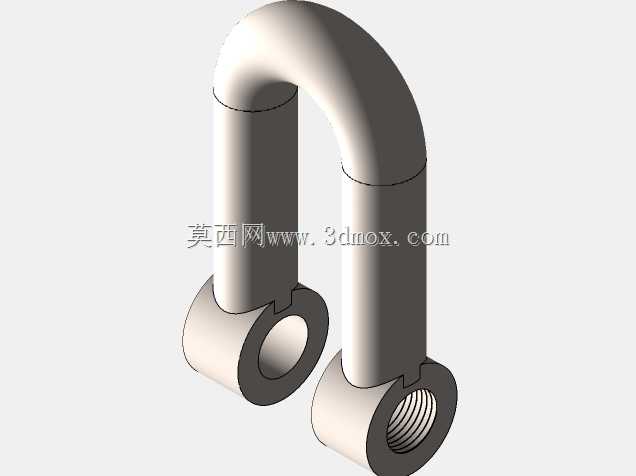

　　设计时优先考虑了销轴的锁紧可靠性，这款卸扣采用的是带端头定位的圆柱销轴，销轴穿入本体两侧的同轴孔后，端头的凸台可以卡在本体外侧的定位槽内，避免销轴在受载震动时出现轴向窜动，相比螺纹旋入式的销轴，这种插装带定位的结构拆装速度更快，适合需要频繁拆装更换连接点位的工况，同时销轴的直径和本体直臂段的截面做了等强度匹配，不会出现销轴先于本体屈服的情况，保证整个连接件的失效区间可控。

　　从安装边界来看，M14规格对应的卸扣，本体U型内空宽度适配直径12mm以内的钢丝绳、吊装带或者连接吊耳的厚度，销轴的有效连接长度可以满足两层连接耳板的挂载需求，安装时只需要将销轴对准两侧孔位推入，确认端头卡入定位槽即可完成装配，不需要额外的锁紧件防松，在震动幅度不大的常规吊装、固定场景下，连接可靠性完全满足使用要求。本体的表面做了镀锌钝化处理，在户外潮湿环境或者轻度腐蚀场景下使用时，能延缓锈蚀速度，避免因为锈迹卡滞导致销轴无法拆装的问题，这一点在户外工程施工、船舶甲板系固场景里尤为重要，很多现场出现的卸扣报废问题，并不是因为载荷超限断裂，而是因为锈蚀导致销轴和本体孔咬死，无法正常拆卸只能切割报废。

　　在结构细节处理上，U型本体的两个直臂端面做了倒角处理，穿入连接吊耳的孔位时不会刮伤吊耳的接触面，销轴的外露端头做了圆弧过渡，没有尖锐的毛刺凸起，避免安装时划伤操作人员，同时销轴的端面开了小的定位孔，在需要额外防脱的特殊场景下，可以穿入开口销做二次保险，适配不同安全等级的使用需求。很多设计人员在选型卸扣时，容易只看螺纹规格或者销轴直径，忽略本体的内空尺寸和连接构件的匹配度，比如连接的吊装带厚度超过卸扣内空宽度时，会导致吊装带被挤压变形，受力时出现局部应力集中，反而降低了整个连接系统的安全系数，这款M14卸扣的内空尺寸在设计时就预留了足够的间隙，适配常规厚度的织带、钢丝绳套以及标准厚度的设备吊耳，不需要额外做扩孔或者削薄处理就能直接装配。

　　从受力校核的角度，这款卸扣的本体采用锻造工艺成型，金属纤维流线顺着U型轮廓连续分布，相比切削加工的卸扣，抗疲劳性能提升明显，在反复受载的动态吊装场景下，不会因为纤维流线被切断出现早期疲劳裂纹。日常维护时，只需要定期检查销轴和本体孔的配合间隙，当间隙超过额定值时及时更换，同时清理表面积存的泥沙、锈迹，在销轴位置涂抹少量润滑脂，就能保证长期使用的可靠性，不需要复杂的维护流程，非常适合工程现场的粗放使用环境。
