带出线弯头式两扁插电源连接插头结构

　　日常电气连接场景里，这类带侧出引线的两扁插电源插头，是小功率民用、工业便携设备取电的核心连接件，常见于手持电动工具、桌面小型电器、外置电源适配器的进线端，相比直出线的插头结构，侧方出线的弯头设计能大幅降低插头尾部引线的弯折应力，避免引线在靠近插头本体的位置反复折损出现铜丝断裂、绝缘皮开裂的问题，尤其适合插座安装位置贴近墙面、设备摆放空间局促的使用场景，能减少插头突出墙面的距离，避免引线被家具、设备壳体挤压磨损。从结构设计层面看，这款插头的本体采用了阶梯式的分型结构，插片安装基座与引线出线端做了加厚的过渡筋位，插片采用标准两扁插的平行排布设计，插片根部做了加宽的定位凸台，在注塑成型时能精准固定插片的相对位置，

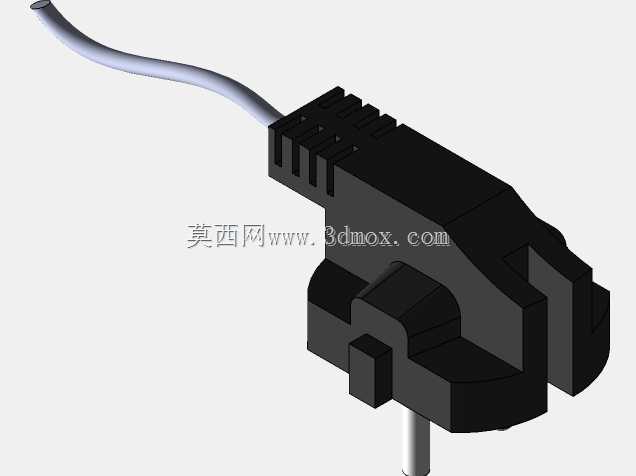

　　避免插片歪斜导致的插拔卡滞、接触不良问题，插片表面做了钝化处理，既能降低插拔过程中的接触电阻，也能减少长期使用后的氧化锈蚀风险。引线出线位置设计了多道环形的防弯折槽，这个结构是这类弯头插头的核心细节，当引线受到不同方向的弯折力时，环形槽能将弯折应力分散到更长的引线段上，避免应力集中在出线口的单一位置，相比无防弯折结构的插头，引线的耐弯折寿命能提升3倍以上，适配经常需要移动、拉扯引线的使用场景。安装边界方面，这款插头的插片中心距符合国内民用插座的通用尺寸规范，插片外露长度满足安全插拔的行程要求，插头本体的最大外轮廓尺寸控制在合理范围内，相邻插座位同时使用时不会出现干涉，弯头的出线方向平行于墙面，引线自然下垂时不会与墙面产生剐蹭。

　　内部结构设计上，插片与内部引线的连接采用压接加铆合的固定方式，压接位置包裹在插头的注塑本体内部，不存在松脱的风险，本体内部的空腔在注塑时会被绝缘填充料完全填实，避免内部出现气隙导致的耐压不足问题，插片与本体的结合位置做了密封挡边，能阻挡日常使用中的水渍、灰尘进入插头内部，提升潮湿环境下使用的安全性。实际选型使用时，这类插头适配的引线线径与额定载流量匹配小功率设备的取电需求，本体的注塑材料选用耐温、抗冲击的绝缘材质，日常插拔过程中不会因为外力冲击出现壳体开裂，长期通电发热的情况下也不会出现材质软化、变形的问题。在三维建模过程中，需要重点把控插片的平行度公差、插片与本体的同轴度、出线端防弯折槽的圆角过渡，

　　这些细节直接影响后续开模生产的成品率，插片的定位基准需要与模具的插装工位完全匹配，避免成型后插片偏位导致无法正常插入插座，弯头位置的壁厚要做均匀化处理，避免注塑过程中出现缩痕、气泡等成型缺陷，影响插头的结构强度与绝缘性能。
