正交啮合锥齿轮传动结构设计

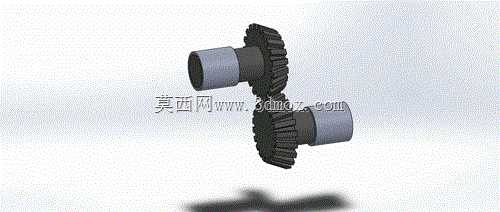

　　这套锥齿轮啮合结构，核心解决的是空间垂直交错轴之间的旋转动力传递需求，在各类需要变向传动的机械设备里应用极广，从小型轻工设备的进给机构，到重型输送线的转角传动单元，再到机床的主轴换向结构，都能看到这类正交锥齿轮副的身影。不同于平行轴传动的圆柱齿轮，锥齿轮的轮齿分布在截锥面上，啮合时两个齿轮的轴线呈90度垂直交汇，能直接把水平输入的扭矩转换为垂直方向输出，省去了额外的换向传动组件，大幅压缩传动链路的占用空间。

　　从结构设计逻辑来看，这套齿轮副采用等顶隙收缩齿设计，轮齿从大端到小端逐渐收窄，啮合过程中齿面接触应力分布更均匀，不会出现小端齿根应力集中导致的崩齿问题。每个齿轮都集成了同轴的安装轴段，轴段直径与齿轮小端根部做了圆弧过渡处理，避免轴肩位置的应力集中，轴段外圆预留了足够的装夹配合面，既可以通过过盈配合直接压装到设备的安装孔位，也可以在轴端加工键槽，通过平键传递更大扭矩，适配不同载荷等级的传动场景。

　　实际安装时需要注意，两个锥齿轮的节锥顶点必须完全重合，否则会出现轮齿偏载，运行时不仅噪音大，还会加速齿面磨损，严重时甚至会出现卡滞断齿。这套模型在设计时已经把安装定位基准做了统一，齿轮的背锥面与安装轴的轴肩端面齐平，装配时只要把两个齿轮的轴肩分别贴紧设备安装腔的定位端面，就能自动保证节锥顶点重合，不需要反复调整啮合间隙，降低现场装配的调试难度。

　　从安装边界尺寸来看，单组齿轮副的轴向占用长度从轴端到齿轮大端端面控制得十分紧凑，两个轴段的中心高保持一致，适配常规的设备腔体安装尺寸，不需要额外定制加高或者下沉的安装座。轮齿的啮合侧隙预留了合理的公差范围，既可以满足常温下的高速运转需求，也能适应一定范围内的工作温度升高带来的热膨胀，不会因为热胀冷缩导致轮齿卡死。

　　在功能特性上，这套锥齿轮副的传动比稳定，啮合过程中轮齿是逐渐进入和退出啮合的，相比直齿圆柱齿轮的冲击更小，运转平稳性更好，能适配中低速的重载传动场景。齿轮的大端齿顶做了微小的倒角处理，不仅能去除加工毛刺，还能避免装配时轮齿边缘磕碰损伤，同时在啮合过程中减少齿顶棱边对配对齿面的刮擦，延长齿轮副的整体使用寿命。

　　针对不同的应用场景，这套结构可以根据实际传递扭矩的大小调整轴段直径和轮齿模数，小模数版本可以用在小型自动化设备的换向送料机构里，大模数版本则可以适配矿山、冶金设备的重载转角传动。安装轴段的长度也可以根据设备腔体的深度做灵活调整，不需要改动齿轮啮合部分的核心参数，就能适配不同的安装空间需求，通用性极强。

　　日常维护层面，这类锥齿轮副通常采用脂润滑或者油浴润滑，模型的齿轮背锥位置预留了足够的存油空间，润滑脂可以附着在齿面和轴段配合位置，既能减少齿面磨损，也能对轴段的转动配合面起到润滑防锈的作用。齿轮的轮毂部分做了等壁厚设计，铸造或者机加工时都不容易出现变形，能保证长期运转后的形位公差精度，不会因为轮毂变形导致轮齿啮合错位。
