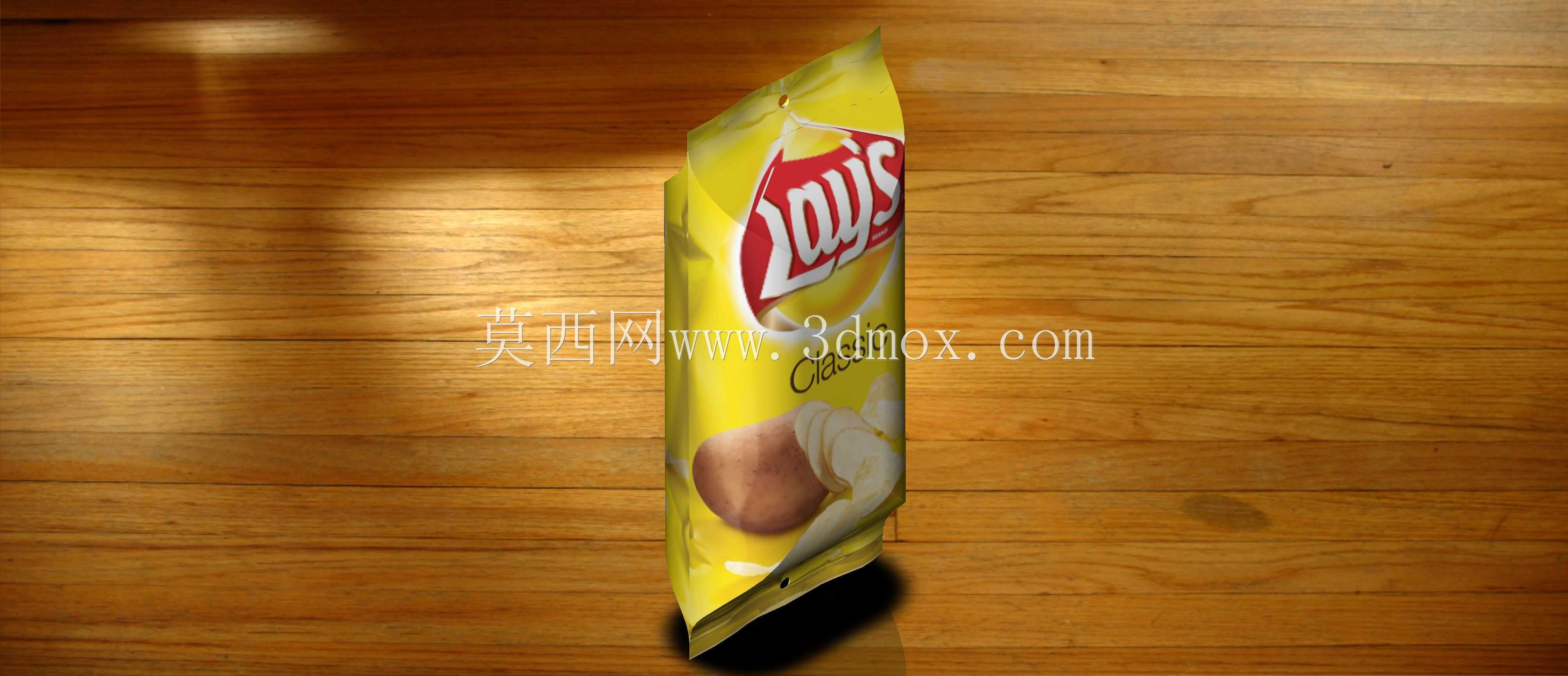

立式充气薯片零食包装袋三维结构设计

　　日常接触的充气式零食包装袋，看似是普通的软塑制品，实则在结构设计阶段需要兼顾多维度的工程约束，本次完成的立式薯片袋三维结构，完全还原了量产包装袋的真实形态与结构细节，可直接用于包装机械的调试、包装工艺验证、商超陈列模拟等多个工程场景。做软包装三维建模最容易忽略的是充入保护气体后的袋体形变特征，很多新手建模时会把袋体做成规则的棱柱或者完全平整的面，完全不符合实际生产后的状态——实际充入氮气后，袋体的前后膜面会向外均匀鼓胀，侧边的热封边会因为膜材拉伸形成自然的弧度，顶部和底部的封边位置会因为热压合的拉力产生轻微的收窄，这些细节都在本次模型中做了精准还原，甚至连袋体表面因为膜材张力不均形成的细微褶皱都做了对应处理，完全匹配量产线下的真实袋体形态。从实际应用场景来看，这类充气包装袋的三维模型，首先可以用于立式制袋充填包装机的工位调试，包装机的拉膜辊、成型器、热封模、切刀的位置参数，都需要匹配袋体的充胀后的外形尺寸，如果只参考空袋的平膜尺寸，很容易出现热封位置偏移、充气压不足导致袋体瘪塌、或者切刀切到袋身内容物区域的问题。其次这类模型也可以用于商超货架的陈列模拟，快消品的终端陈列直接影响产品动销，通过三维模型可以提前模拟不同摆放角度、不同堆叠层数下的袋体展示效果，甚至可以模拟运输堆叠过程中袋体的受力情况，验证热封边的强度是否能承受堆码压力，避免运输过程中出现爆袋、漏气的问题。设计思路上，首先确定袋体的基础尺寸边界，

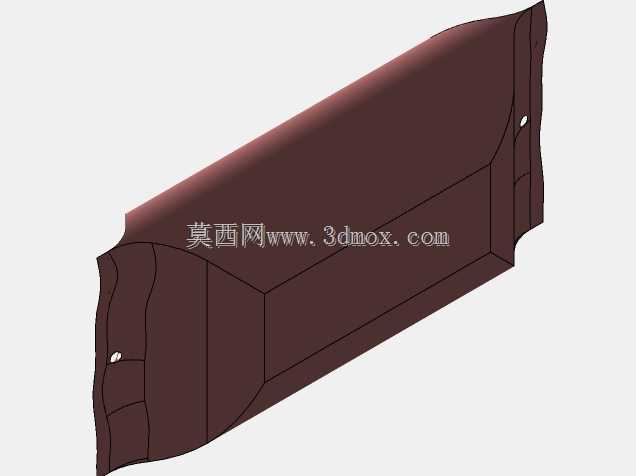

　　常规这类100g左右装量的薯片袋，平膜状态下的宽度在120mm左右，高度在220mm左右，侧边折边的深度在30mm，充入气体后袋体的最大厚度会达到65mm左右，这个尺寸边界是经过多轮验证的，既可以保证内部的薯片有足够的缓冲空间，避免运输过程中被挤碎，也不会因为充气量过大导致袋体过于鼓胀，占用过多的货架和运输空间。建模过程中没有采用简单的拉伸命令生成实体，而是先绘制平膜状态下的膜片轮廓，包括前后主膜片、侧边的对折折边、顶部和底部的热封余量，再通过软体形变模拟的方式，给膜片内部施加均匀的气压载荷，模拟充气后的自然鼓胀形态，之后再处理热封边的压合痕迹——热封位置的膜片是两层甚至四层膜压合在一起的，厚度比单层膜厚，

　　而且表面会有热压形成的细微网格压痕，这些细节都做了对应的结构还原，保证模型和实物的一致性。很多人觉得软包装模型不需要考虑安装边界，其实不然，这类包装袋在和自动化包装线匹配的时候，有非常明确的尺寸约束：比如拉膜辊的间距要匹配膜片的厚度，成型器的领口尺寸要匹配袋体的折边宽度，热封模的行程要匹配充气后袋体的最大厚度，甚至后续装箱工序中，纸箱的内尺寸也要根据袋体充胀后的最大外轮廓来设计，留够5-8mm的间隙，避免装箱时挤爆袋体。另外，袋体顶部的挂孔位置也做了精准定位，挂孔中心距离袋顶边缘12mm，孔径6mm，这个位置的设计要保证挂在货架挂条上的时候，袋体不会因为重心偏移倾斜，同时挂孔周围的膜片要做局部加厚处理，避免悬挂过程中膜片被拉裂。

　　从结构特性来看，这种充气式包装袋的核心功能是通过内部的气体形成缓冲层，保护内部的酥脆食品不受外力挤压破碎，所以模型在结构还原的时候，特意保留了袋体充胀后的张力特征，膜面的弧度是均匀过渡的，没有局部应力集中的区域，这也和实际生产中要求的充气压力控制逻辑一致——充气压力控制在0.02MPa左右，既能保证袋体挺括，也不会因为压力过大导致热封边被撑开。在做细节处理的时候，还考虑到了袋体底部的站立结构，底部的折边在充气后会自然展开形成一个近似平面的支撑面，支撑面的宽度在40mm左右，保证袋体放在水平面上的时候可以稳定直立，不会轻易倾倒，这个支撑面的尺寸如果设计过小，就会出现袋体东倒西歪的情况，影响陈列效果，如果设计过大，又会浪费膜材，增加不必要的包装成本。整个模型的曲面过渡都做了连续处理，没有尖锐的棱角，完全符合软塑材料的形变特征，不管是用来做包装机的干涉检查，还是做产品渲染、陈列模拟，都能达到工程应用的精度要求，不会出现和实际生产脱节的问题。
