多功能棘轮式手动螺丝刀结构设计

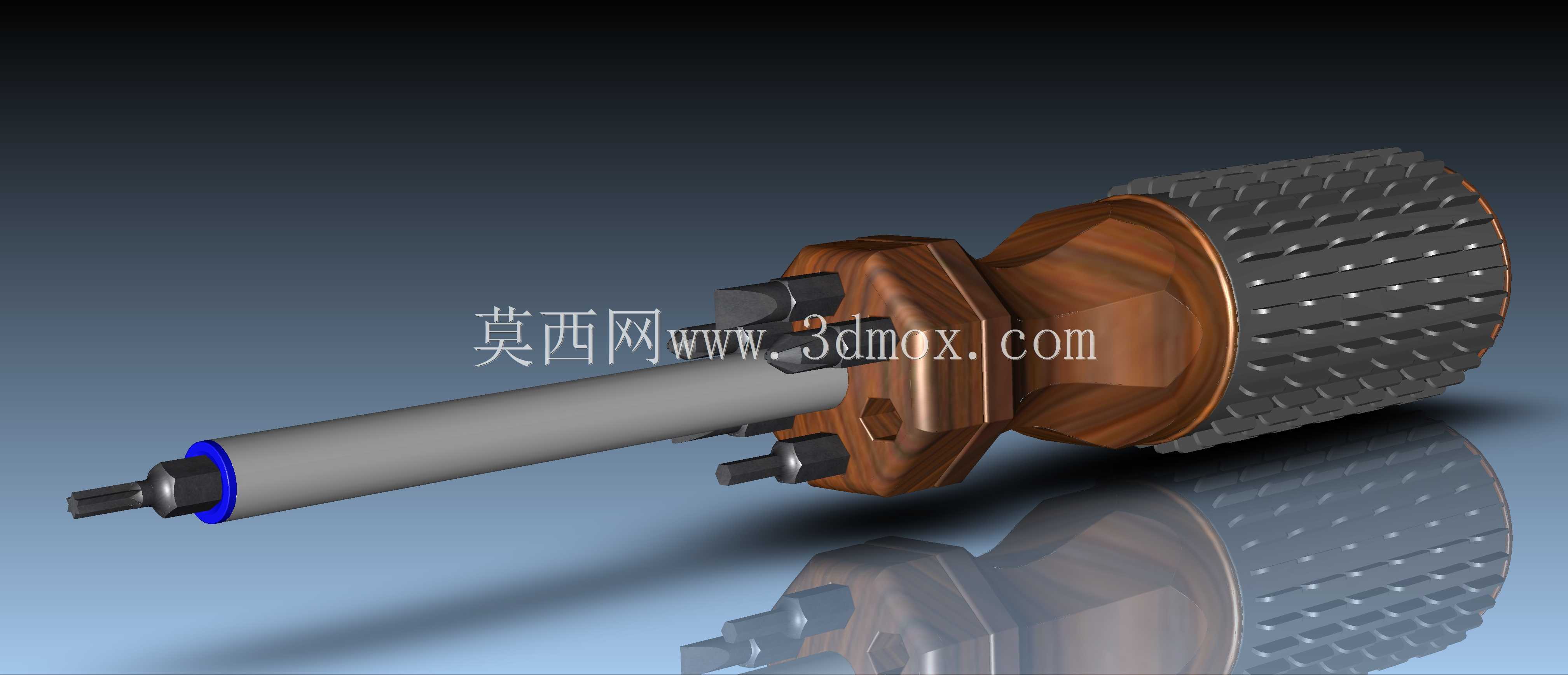

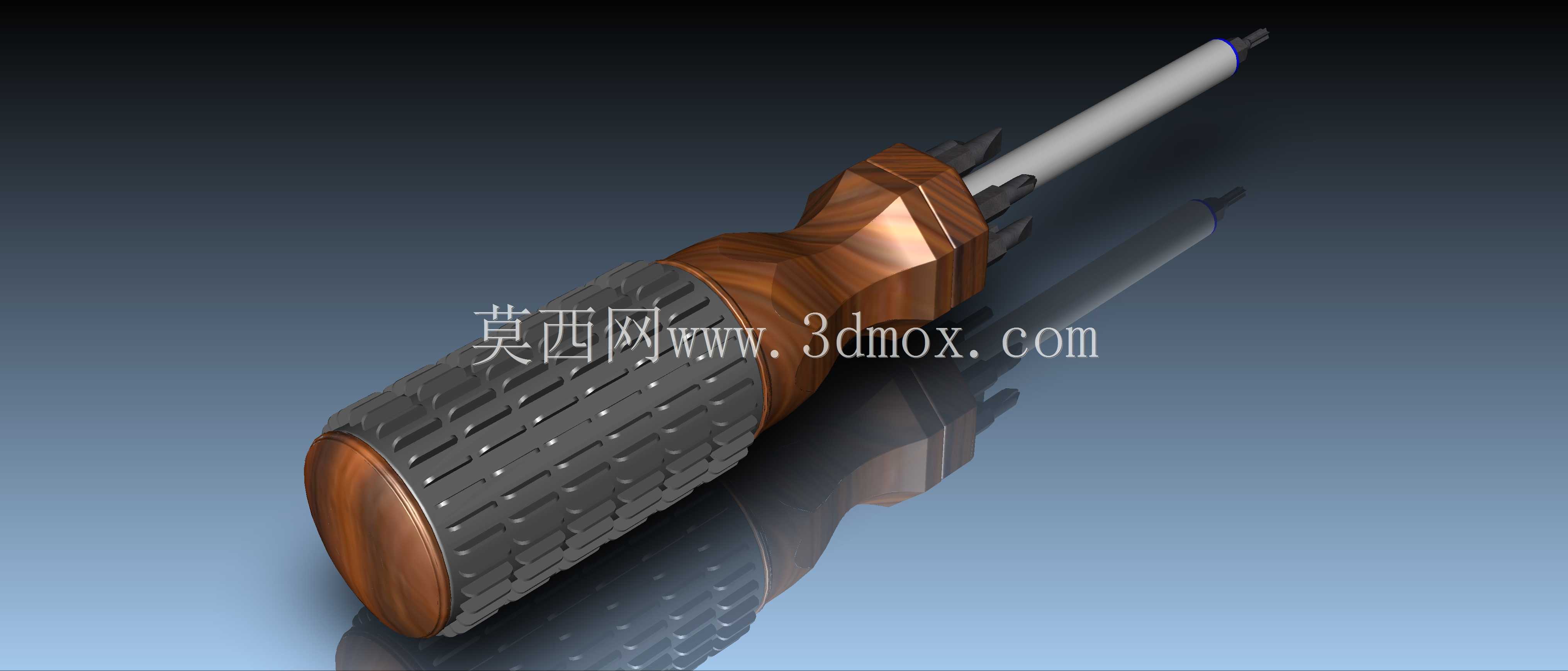

　　这款手动螺丝刀的结构设计，核心围绕一线装配、设备维保场景的高频操作痛点展开，区别于常规固定杆螺丝刀的单一功能，在握持端集成了多批头存储与棘轮换向结构，能覆盖日常设备拆装、五金维修、家装组装等多场景的螺丝拧动需求，无需额外携带批头收纳盒，单工具即可适配一字、十字、内六角等多种常见螺丝槽型。从实际使用的受力逻辑出发，手柄部分采用了分段式结构设计，靠近批头杆的位置设置了木质受力段，表面做了贴合手掌指腹的弧面切削，在施加较大轴向顶紧力时，虎口位置能获得足够的支撑面，避免长时间施力造成的手部压痕；手柄尾段做了周向滚花防滑处理，搭配内嵌的金属棘轮内芯，在快速拧动螺丝时，手指搓动手柄尾段即可实现连续转动，不需要整手反复脱离手柄调整握持角度，

　　在狭窄操作空间内，这种设计能大幅减少手部动作幅度，提升操作效率。批头杆部分采用了可伸缩的锁止结构，杆身与手柄连接位置设置了快拆锁扣，可根据操作空间的深度调整杆体伸出长度，调整范围覆盖浅孔面板螺丝到深腔设备内部螺丝的操作需求，杆身前端设置了弹性卡珠结构，批头插入后可自动卡紧，不会在拧动过程中出现批头脱落、打滑的问题，批头与杆身的同轴度公差控制在0.1mm以内，避免拧动过程中出现批头晃动刮花螺丝槽的情况。从安装边界来看，这款螺丝刀整体最大外径控制在45mm以内，手柄总长度在无批头伸出状态下为110mm，批头杆最大伸出长度为80mm，搭配不同长度的批头可适配最大操作深度150mm的螺丝安装位，在设备内部走线密集、操作间隙狭窄的场景下，

　　可通过调整杆体长度，避开周边的管线、结构件，顺利抵达螺丝安装位置。棘轮结构的换向开关设置在手柄靠近批头杆的六角基座上，三个档位分别对应正转、反转、锁止，切换时仅需用拇指拨动拨片即可完成，不需要双手操作，在高空作业、单手握持操作的场景下，这个设计能大幅降低操作难度，锁止档位可将批头杆与手柄刚性连接，在需要施加较大扭矩拧动锈死螺丝时，可当作普通固定螺丝刀使用，不会出现棘轮打滑的问题。手柄上的批头存储仓采用了旋转卡扣式结构，沿周向均匀布置了6个批头安装位，每个仓位都设置了弹性卡圈，批头插入后不会因手柄晃动、掉落出现脱落，打开仓门时批头不会直接散落，可根据需要的槽型单独取出对应批头，仓门与手柄本体的配合间隙控制在0.2mm以内，

　　日常使用中不会出现积灰、进油污卡滞的问题。从受力仿真的结果来看，手柄木质段与金属内芯的连接采用了过盈配合加横向销钉固定的方式，在施加最大15N·m的扭矩时，连接位置不会出现相对转动、开裂的问题，批头杆采用合金结构钢材质，表面做了发黑防锈处理，在日常接触油污、汗液的使用环境下，不会轻易出现锈蚀影响伸缩顺畅度的问题。尾段的滚花金属套与棘轮内芯采用过盈配合装配，搓动转动时的阻尼感均匀，不会出现松旷、卡顿的情况，棘轮棘爪的啮合齿做了倒角处理，换向时的啮合间隙控制在5°以内，拧动螺丝时的空行程极小，操作手感跟手，不会出现拧动滞后的问题。在实际的设备维保场景中，这类集成式螺丝刀可替代常规的一整套螺丝刀组，减少工具携带的数量，尤其是在外出抢修、上门安装的场景下，单把工具即可覆盖绝大多数常见螺丝的拆装需求，不需要反复更换工具，也不会出现批头遗漏丢失的问题。针对不同手型的握持需求，手柄的中段做了收腰设计，手掌较小的使用者可握持收腰位置快速转动，手掌较大的使用者可握持尾段滚花位置施加更大扭矩，不同握持位置都能获得足够的摩擦力，不会出现施力时手打滑的情况。批头杆前端的蓝色密封圈为磁性增强套，可吸附住批头与螺丝，在垂直向下、向上拧动螺丝时，螺丝不会从批头前端掉落，尤其是在深腔位置安装螺丝时，不需要用手扶持螺丝即可对准螺纹孔，大幅降低狭小空间的螺丝安装难度。
